КОНСПЕКТ ЛЕКЦИИ

Раздел 3. Проектирование базовых конструкций и исходных модельных конструкций плечевых изделий конструирование одежды с рукавами покроя реглан

по учебной дисциплине КОНСТРУИРОВАНИЕ ОДЕЖДЫ

(учебно-теоретическая методическая разработка)

для специальности

206903 Моделирование и конструирование швейных изделий

базовый уровень СПО

Москва 2010

УТВЕРЖДЕНЫ

решением Научно-методического совета ГОУ СПО МПКиМ

от ____ ____________2009г. №____

АВТОР:

И.Я. Вакс, преподаватель ВКК, ГОУ СПО «Московский политехнический колледж имени Моссовета»

РЕЦЕНЗЕНТЫ:

1. Т.А. Кульнева, преподаватель ГОУ СПО «Московский политехнический колледж имени Моссовета»

СОГЛАСОВАНО

Протокол заседания

Цикловой комиссии швейно-конструкторских дисциплин

от ___ _________________№_____

Содержание

1. Характеристика изделий с рукавами покроя реглан.

2 . Конструирование изделий с рукавами покроя реглан.

КОНСТРУИРОВАНИЕ ОДЕЖДЫ С РУКАВАМИ ПОКРОЯ РЕГЛАН

Характерной особенностью изделий данного покроя является незамкнутая линия проймы, идущая от линии горловины, и рукав, цельнокроеный с плечевой частью изделия.

В европейской одежде рукава покроя реглан появились в конце XIX в. и названы так по имени английского генерала времён Крымской войны лорда Раглана, который ввёл мундир такого покроя в армии. Появившись первоначально в мужской одежде, рукав покроя реглан стал вскоре популярен и в женской одежде.

Р укав в изделиях этого покроя имеет довольно сложную и своеобразную по форме линию оката, которая в нижней части повторяет нижнюю часть проймы. Линия проймы может иметь различную форму и разную глубину.

На всём протяжении существования изделий этого покроя линия проймы постоянно изменяется. В настоящее время различают следующие варианты покроя.

ОБЫЧНЫЙ РЕГЛАН (рис.1,а). Линия проймы проектируется на 2,5 – 5,0 см ниже точек вершины горловины полочки и спинки и оформляется в виде плавной кривой, идущей в направлении углов подмышечных впадин.

НУЛЕВОЙ РЕГЛАН (рис.1,б). В этом случае линия проймы полочки и спинки начинается от точек вершины горловины полочки и спинки, т.е. А₂ и А₄.

РЕГЛАН-ПОГОН (рис.1,в). Линия проймы проектируется параллельно плечевому срезу на расстоянии 4,0 - 8,0 см от него, затем на уровне сочленения руки с туловищем переходит в плавную овальную кривую, идущую к углам подмышечных впадин.

ПОЛУРЕГЛАН (рис.1,г). Положение вершины проймы полуреглан проектируют на линии плечевого среза на расстоянии 1/2 - 1/3 - 2/3 Шп (ширина плеча).

РЕГЛАН – ФАНТАЗИ (рис.1,д). Линия проймы в нижней части представляет обычную форму, а в верхней части может принимать самые различные формы, переходить в кокетки, подрезы и т.д.

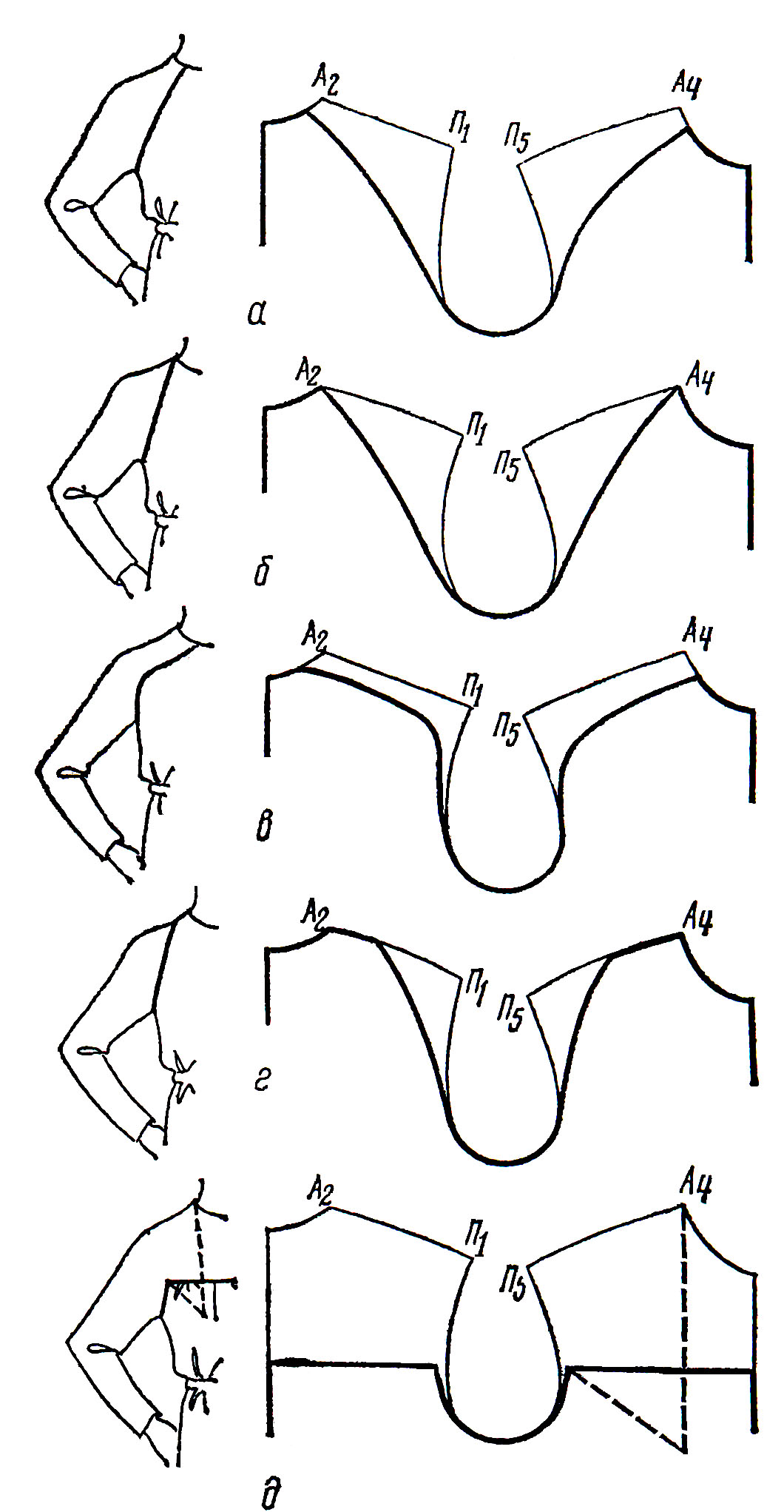

Рис.1 Разновидности рукава покроя реглан.

Для каждого из перечисленных вариантов покроя возможны как классическое решение линий, так и фантазийное, когда линия принимает фигурную форму.

Рукава по своим размерам, форме, количеству линий членения и оформлению низа могут быть самыми разнообразными (рис.2).

По ширине рукава: равномерно расширенные (нормальные, широкие, узкие) и с расширением внизу.

По длине рукава: короткие, полудлинные (3/4, 7/8), длинные.

По числу продольных линий членения поверхности рукава: одношовные, двухшовные.

Линия проймы в изделиях покроя реглан выполняет не только конструктивную, но и декоративную функцию, поэтому её часто подчёркивают отделочными строчками, тесьмой, кружевом, кантом, вышивкой и т.д.

Характерной особенностью изделий с рукавами покроя реглан является некоторое ограничение свободы движения рук по сравнению с изделиями с втачными рукавами.

Конструктивные особенности:

• увеличение по сравнению с втачным рукавом прибавок по линии груди (не менее чем на 2,0-4,0 см), к обхвату плеча ( на 2,0-4,0 см) и на свободу проймы (Пспр min 4,0-5.0 см, max – до линии талии), что продиктовано необходимостью удобства конструкции в динамике;

• уменьшение величины переднее-заднего баланса за счёт подъёма линии горловины на 0-1,0 см;

• перевод плечевого шва в сторону переда;

• положение вершины бокового среза на середине ширины проймы;

• с окращение раствора плечевой и нагрудной вытачек путём частичного переноса в срез проймы с целью его удлинения, а оставшейся части в горловину полочки или спинки.

Экспериментально установлено, что наибольшую свободу движений в лёгкой одежде обеспечивают прибавки: Пг = 8,0 см; Пспр = 3,5 – 4,0 см;

в верхней одежде- Пг = 9,0 – 12,0 см; Пспр = 4,5 – 6,0 см.

Распределение прибавки Пг по участкам:

спинка 20 25  30 %,

полочка 10 15  20 %,

пройма 70 60 50%

Угол наклона верхнего среза рукава оказывает существенное влияние на ширину рукава под проймой и мягкость формы. Самую мягкую форму рукав имеет, когда верхний срез рукава является продолжением плечевого среза. В этом случае рукав имеет и самую большую ширину под проймой.

По мере увеличения угла наклона верхнего среза рукава происходит уменьшение ширины рукава под проймой, увеличивается отвесность рукава и чёткость формы, уменьшается свобода движений.

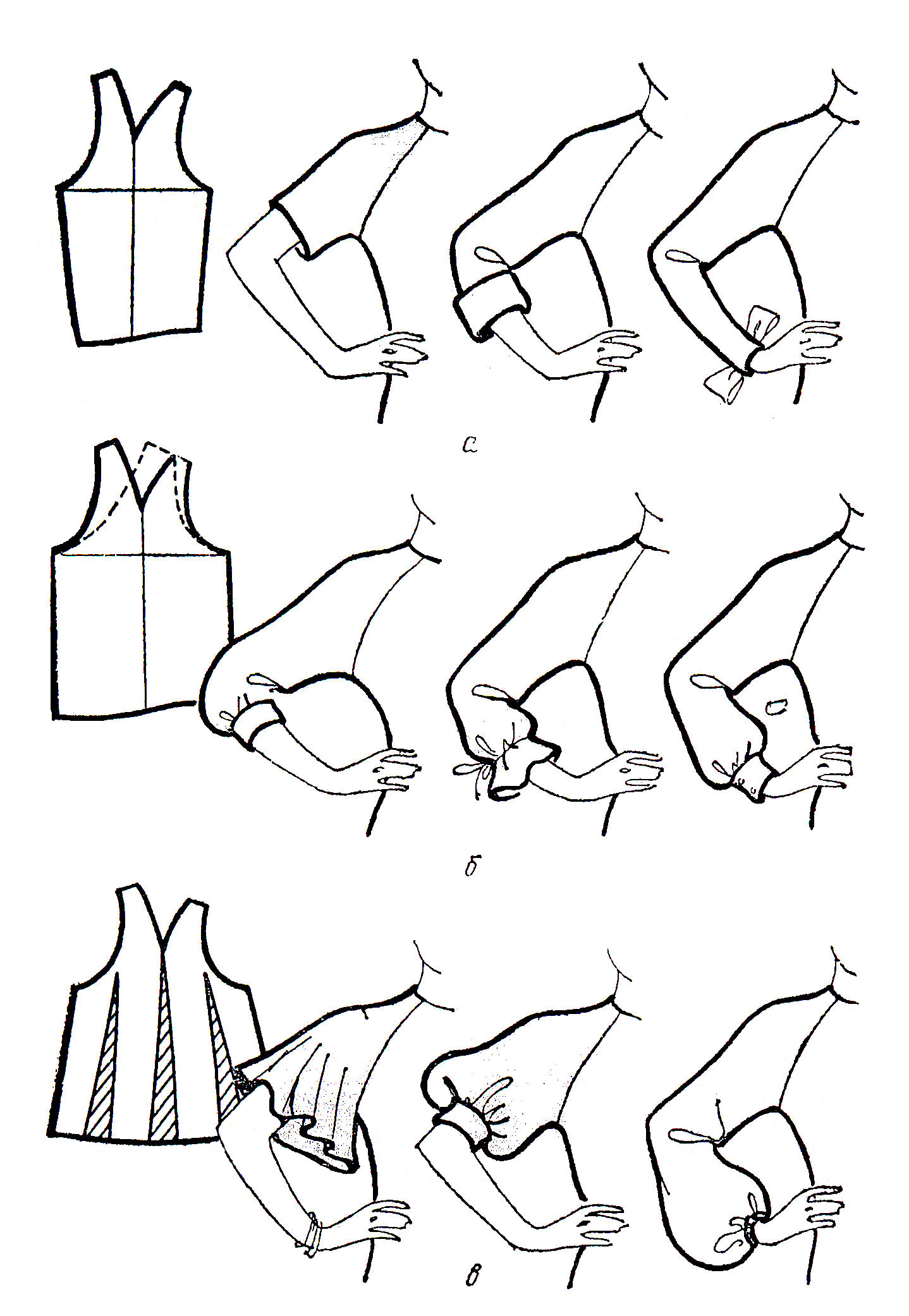

РРис.2. Формы рукава реглан

Различают два способа построения чертежей: графический (прикладной) и расчётно-графический.

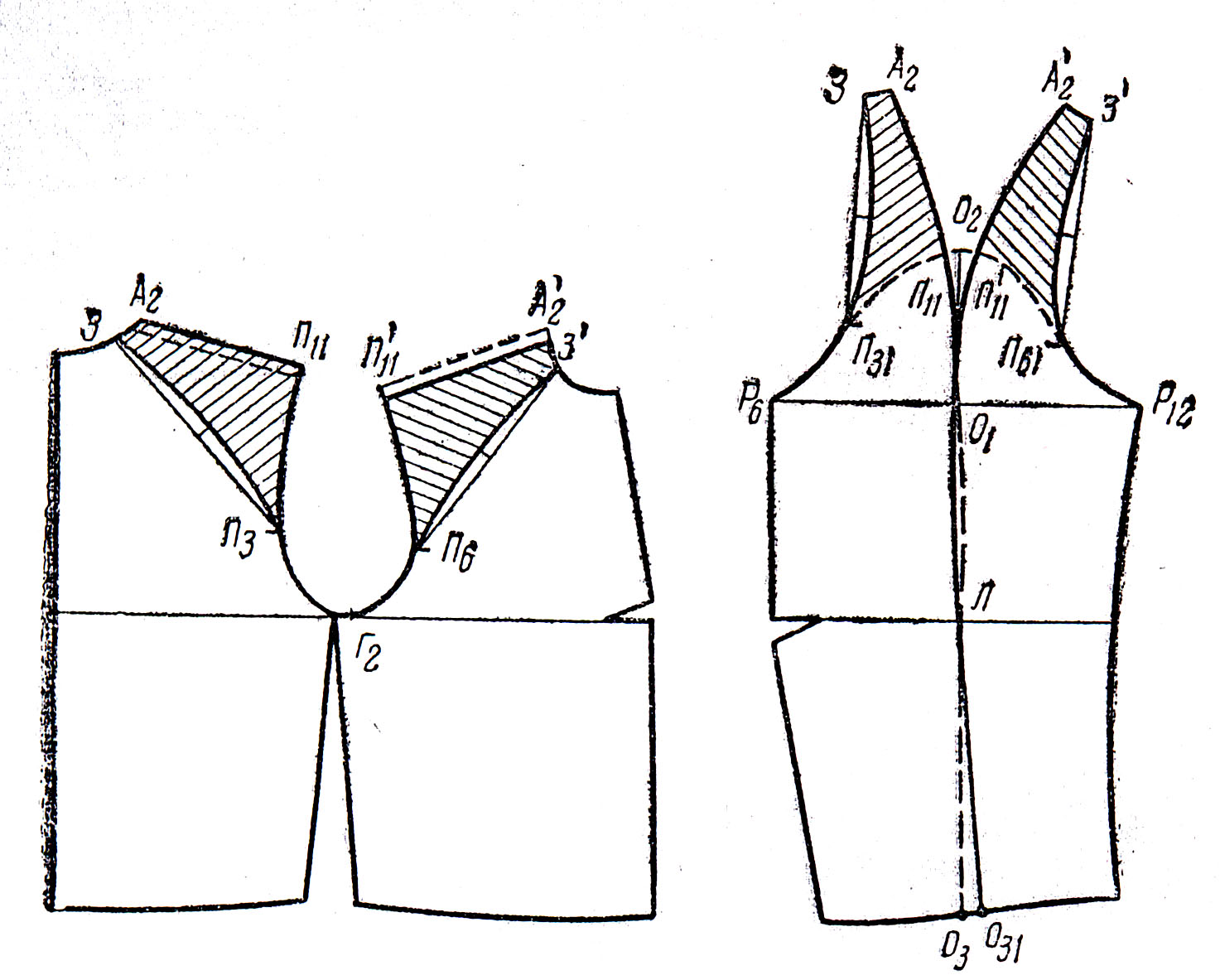

В основу графического способа положен метод шаблона, суть которого состоит в том, что на чертежах полочки и спинки проводят линии реглана (рис.3). Части деталей, расположенных выше линии, отсекают и переносят на рукав, совмещая точки П₃ с П₃₁, П₆ с П₆₂ . Этот способ чаще всего используют при построении чертежей сложных фантазийных форм.

Рис.3

Аналитический (расчётный) способ построения чертежей деталей одежды рассмотрен ниже.

ПОСТРОЕНИЕ КОНСТРУКЦИИ ИЗДЕЛИЯ С РУКАВАМИ ПОКРОЯ РЕГЛАН
