Тема. Элементы строительного чертежа.
При изучении темы рекомендуется выделить следующие ключевые моменты:
Дать представление о видах строительных чертежей, сформировать понятие об особенностях нанесения размеров, об условных графических изображениях на строительных чертежах.
Основные понятия и определения.
В зависимости от содержания строительные чертежи делят на:
архитектурно-строительные – чертежи жилых домов, заводских корпусов, школ, других общественных и производственных зданий;
инженерно-строительные – чертежи дорог, мостов, тоннелей;
топографические – чертежи участков земельной поверхности с изображением рельефа местности и расположенных на ней объектов и сооружений.
В состав архитектурно-строительных чертежей входит генеральный план. Он содержит данные о размещении проектируемого здания на отведенном земельном участке, сведения о его примыкании к соседним зданиям, о подъездных дорогах, зеленых насаждениях, водоемах и др. На генеральном плане указывают направление сторон света при помощи стрелки с буквами С (север) и Ю (юг), направление господствующих ветров, и др.
Здесь же размещают экспликацию.
Рабочие архитектурно-строительные чертежи включают планы, фасады, разрезы зданий, планы фундаментов, перекрытий и др.
Фасад. Фасад представляет собой изображение внешних сторон здания. На фасадах показывают расположение окон и дверей, архитектурных деталей здания, балконов и др.
План. Планом называют разрез здания горизонтальной плоскость. На уровне немного выше подоконников. Планы выполняют для каждого этажа.
На планах показывают взаимное расположение помещений, лестничных клеток, окон и дверей, наносят изображения санитарно-технического оборудования, указывают ширину и длину здания, расстояние между осями стен и колонн, размеры проемов и простенков, толщину стен и перегородок и др. указывают площадь (м2) всех помещений. Обычно её записывают цифрой, подчеркнутой снизу сплошной линией (11,31)
Разрез. Разрез служит для выявления конструкции здания и высоты этажей. Получают его с помощью вертикальных секущих плоскостей, проходящих по оконным и дверным проемам.
Над фасадами и планами иногда делают надписи по типу: «Фасад 1-2», «План 1-го этажа» и т.д.

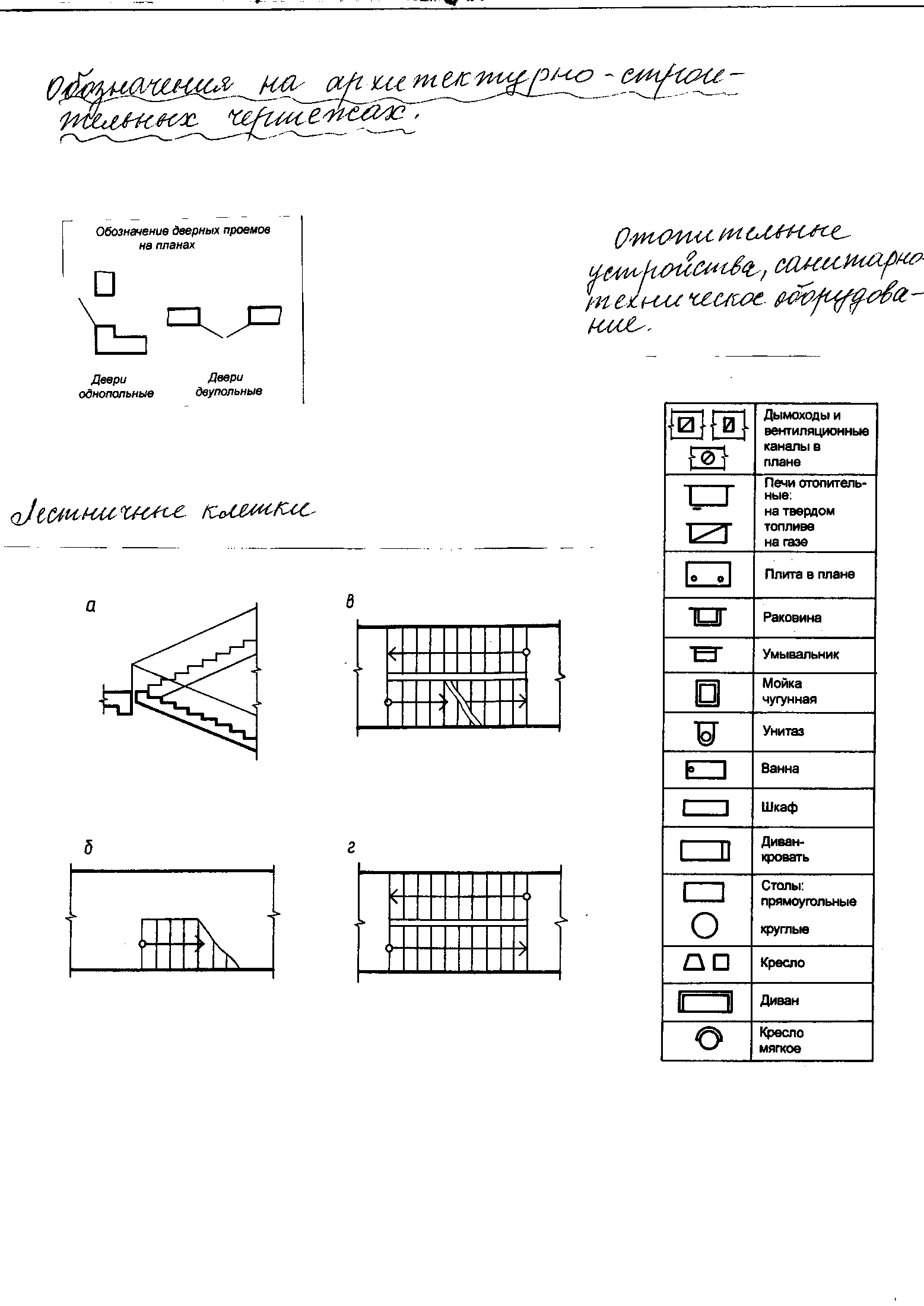

Обозначения на архитектурно-строительных чертежах
|
|
Отопительные устройства, санитарно-техническое оборудование
|
Лестничные клетки |
||
|
|
|
Литература.
Боголюбов С.А. Черчение – М., 1989
Чекмарев А.А. Инженерная графика – М., 2000
Стандарты:
ГОСТ 21.501-93 СПДС: Правила выполнения архитектурно-строительных рабочих чертежей.
Вопросы для самоконтроля.
Назначение строительных чертежей.
Какие чертежи относят к строительным?
Что представляет собой генеральный план?
Какие сведения можно получить, рассматривая на чертеже фасад, план, разрез здания?
Тема. Диаграммы, графики, схемы.
При изучении темы рекомендуется обратить внимание на классификацию графических изображений. Диаграммы, виды диаграмм. Графики, их виды и типы.
Основные понятия и определения.
Диаграмма – график, показывающий сравнительные величины в наглядном виде. В переводе с греческого – изображение, рисунок, чертеж. Это графические изображения наглядно показывающие соотношение каких-либо величин. Диаграмма – графическое представление числовых данных. позволяющих быстро оценить соотношение нескольких величин.
График (от греческого – начертанный) – это чертеж, применяемый для наглядного изображения зависимости какой-либо величины (например – пути) от другой (например – времени) т.е. линия, дающая наглядное представление о характере изменения функции.
График функции у=f(х) состоит из точек абсциссы (х), которые задаются непосредственно с помощью графика.
Схемой называют графическое изображение, на котором при помощи упрощенных символов и обозначений показаны составные части изделия и связь между ними без отражения их конструктивных особенностей. Схемы всегда входят в описание изделий и в инструкции по их монтажу, наладке, эксплуатации (как конструкторский документ)
В зависимости от основного назначения схемы подразделяются на несколько видов: кинематические, электрические, гидравлические, пневматические, оптические и др.
Технологическая схема – это совокупность основных и вспомогательных производственных процессов в сочетании с необходимыми для их выполнения средствами механизации и автоматизации, обеспечивающая при рационализации и автоматизации, обеспечивающие безопасную и эффективную разработку продукции.
Независимо от вида и типа схем изделий стандартом установлены единые требования к их выполнению.
Схемы следует выполнять на стандартных листах бумаги в соответствии с ГОСТ 2.301-68.
Схемы выполняют без соблюдения масштаба и действительного пространственного расположения. Составных частей изделия. Они должны быть компактны и в то же время удобны для чтения.
Элементы схем показывают условными графическими обозначениями, установленными стандартами ЕСКД. Допускается применять нестандартные условные графические обозначения, обязательно поясняя их значение.
Литература.
Аграновский Е.А., Дмитриев Б.В. Основы проектирования и интерьер предприятий общественного питания. - М., 1982.
Боголюбов С.А. Черчение – М., 1989.
Карпович С.Е. Прикладная информатика – Мн., 2000.
Розов С.В. Курс черчения с картами программированного контроля – М., 1990.
Стандарты:
ГОСТ 2.701-68 ЕСКД: Виды и типы: Общие требования к выполнению.
ГОСТ 2.703-68 ЕСКД: Правила выполнения кинематических схем.
Вопросы для самоконтроля.
Что такое диаграмма? Когда используют?
Отличие графика от диаграммы.
Что называется схемами?
Виды схем.
Требования к выполнению схем
