Основные понятия и определения

Под понятием «аксонометрические проекции» понимают получение наглядных изображений детали на осях изометрической (прямоугольная изометрия) и фронтально диметрической (фронтальная косоугольная диметрия) проекций.

Изометрическая – от греческого слова «изо» – равный, одинаковый.

Диметрической – от греческого слова «ди» – дважды.

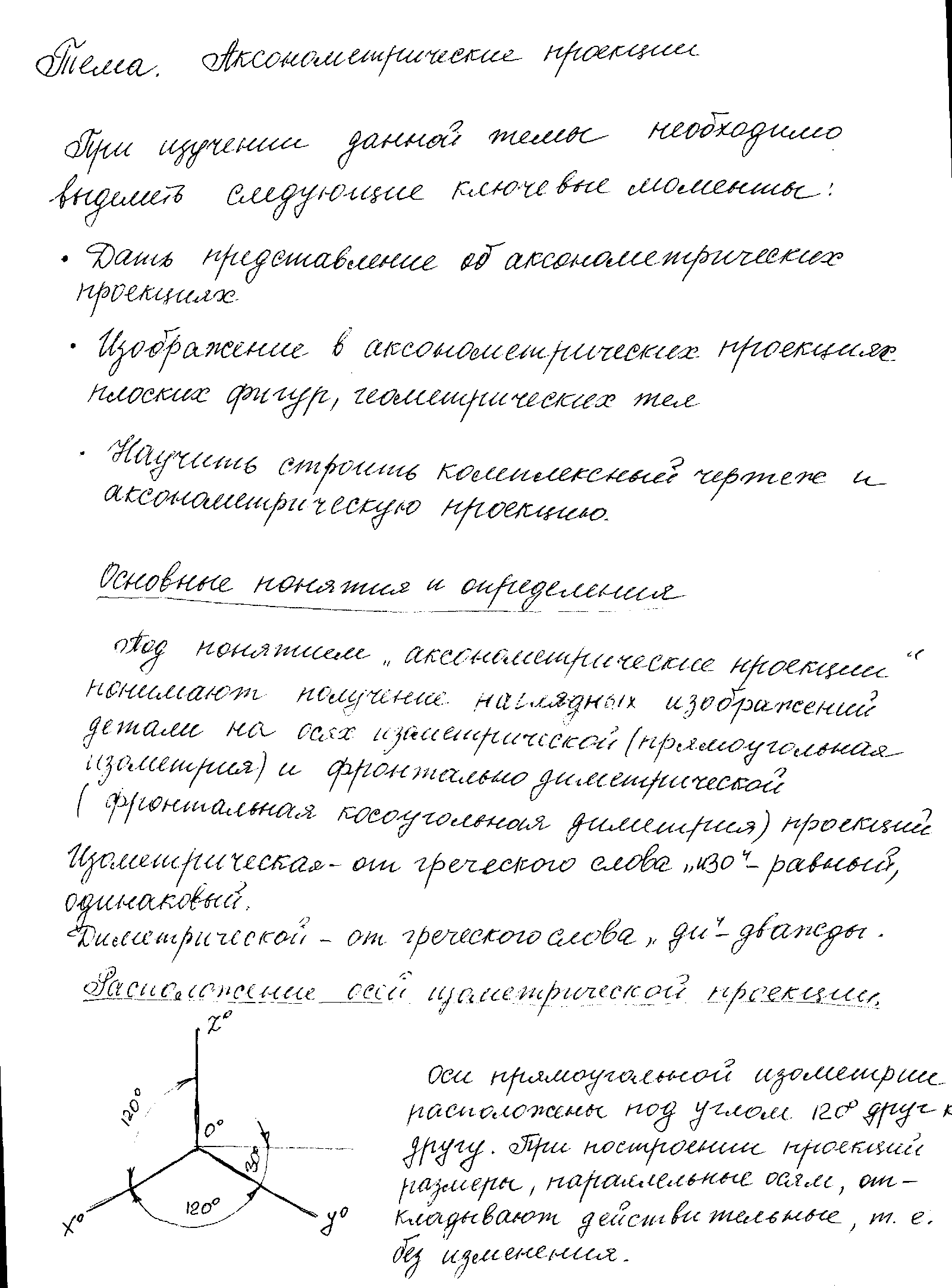

Расположение осей изометрической проекции

Оси прямоугольной изометрии расположены под углом 1200 друг к другу. При построении проекций размеры, параллельные осям, откладывают действительные, т.е. без изменения.

Расположение осей косоугольной диметрии.

Поскольку оси х0 и z0 косоугольной диметрии расположены параллельно фронтальной плоскости проекций, то такую проекцию называют фронтальной косоугольной диметрией. Размеры вдоль осей х0 и z0 на этой проекции откладывают без изменения, т.е. действительные, а на оси y0 с сокращением в два раза.

Построение аксонометрических проекций начинают с проведения осей. Параллельно или откладывают размеры отрезков.

Построение аксонометрических проекций плоских геометрических фигур.

Форма большинства предметов представляет собой сочетание различных геометрических тел или их частей, для построения чертежей этих предметов необходимо знать, как изображается каждое геометрическое тело, это является необходимым, так как в сложной форме любого предмета всегда можно выделить простые составляющие её тела, которые помогают представить форму предмета по его чертежу.

Литература.

Анисимов Н.Н., Кузнецов Н.С., Кириллов А.С. Черчение и рисование – М., 1983.

Боголюбов С.А. Черчение – М., 1989

Чекмарев А.А. Инженерная графика – М., 2000

Стандарты:

ГОСТ 2.317-69 ЕСКД: Аксонометрические проекции.

Вопросы для самоконтроля:

1. Что понимают под понятием «Аксонометрические проекции».

2. Расположение осей изометрии. Почему так называют?

3. Расположение осей фронтальной диметрии. Почему так называют?

4. Изображение плоских фигур и получение геометрических тел на осях аксонометрических проекций.

Тема: Основы машиностроительного черчения. Виды, разрезы, сечения, обозначение и выполнение на чертеже резьбы.

При изучении темы «Основы машиностроительного черчения следует обратить внимание на:

1. Изображение видов на чертеже

2. Выполнение сечений на чертеже.

3. Выполнение разрезов на чертеже

4. Обозначение на чертеже резьбы.

Цель.

Сформировать понятие о машиностроительном чертеже и его назначении, о принципах образования видов, разрезов, сечений, о их классификации.

Сформировать понятие об изображении резьб, их основных параметрах, типах, обозначении.

Научить вычерчивать стандартные резьбовые крепежные детали и обозначать их на чертеже.

Основные понятия и определения.

Вид – это изображение обращенной к наблюдателю видимой части поверхности предмета.

Устанавливаются следующие названия видов, полученных на основных плоскостях проекций:

1 – вид спереди (или главный вид);

2 – вид сверху;

3 – вид слева; могут быть построены виды справа, снизу, сзади. Вид спереди является основным.

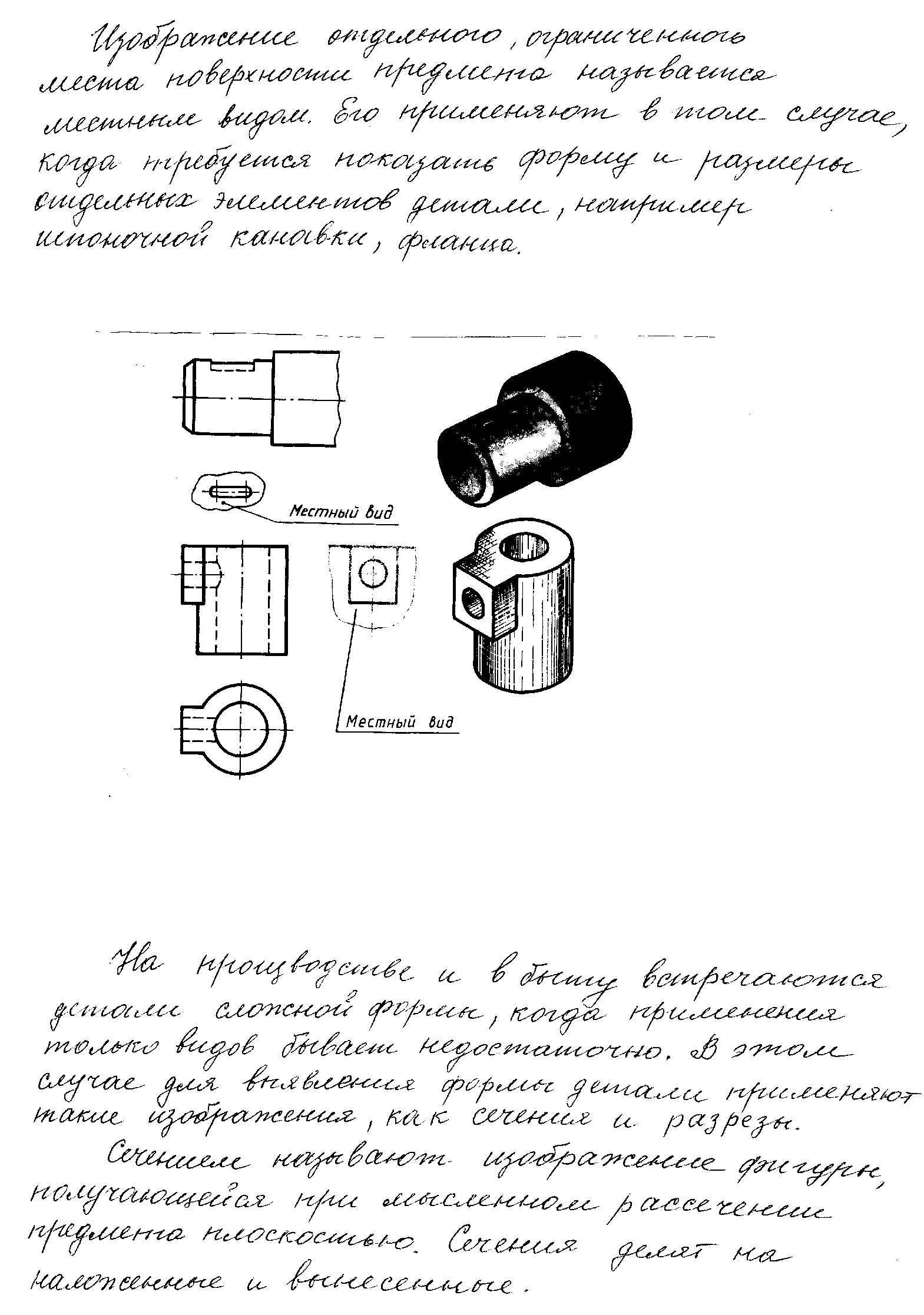

Изображение отдельного, ограниченного места поверхности предмета называется местным видом. Его применяют в том случае, когда требуется показать форму и размеры отдельных элементов детали, например шпоночной канавки, фланца.

На производстве и в быту встречаются детали сложной формы, когда применения только видов бывает недостаточно. В этом случае для выполнения формы детали применяют такие изображения, как сечения и разрезы.

Сечением называют изображение фигуры, получающейся при мысленном рассечении предмета плоскостью. Сечения делят на наложенные и вынесенные.

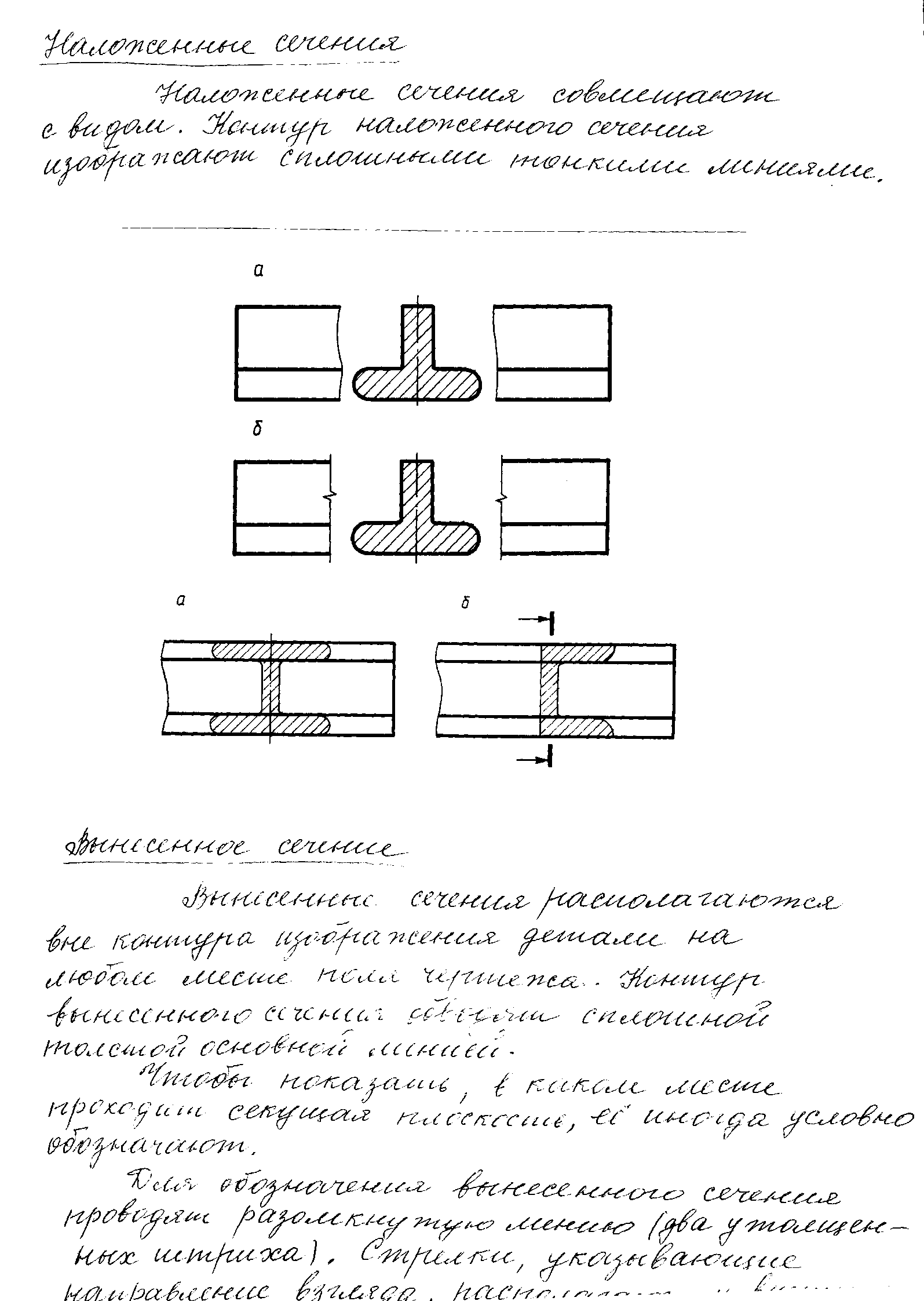

Наложенные сечения.

Наложенные сечения совмещают с видом. Контур наложенного сечения изображают сплошными тонкими линиями.

Вынесенное сечение.

Вынесенные сечения располагаются вне контура изображения детали на любом месте поля чертежа. Контур вынесенного сечения обводят сплошной толстой основной линией.

Чтобы показать, в каком месте проходит секущая плоскость, её иногда условно обозначают.

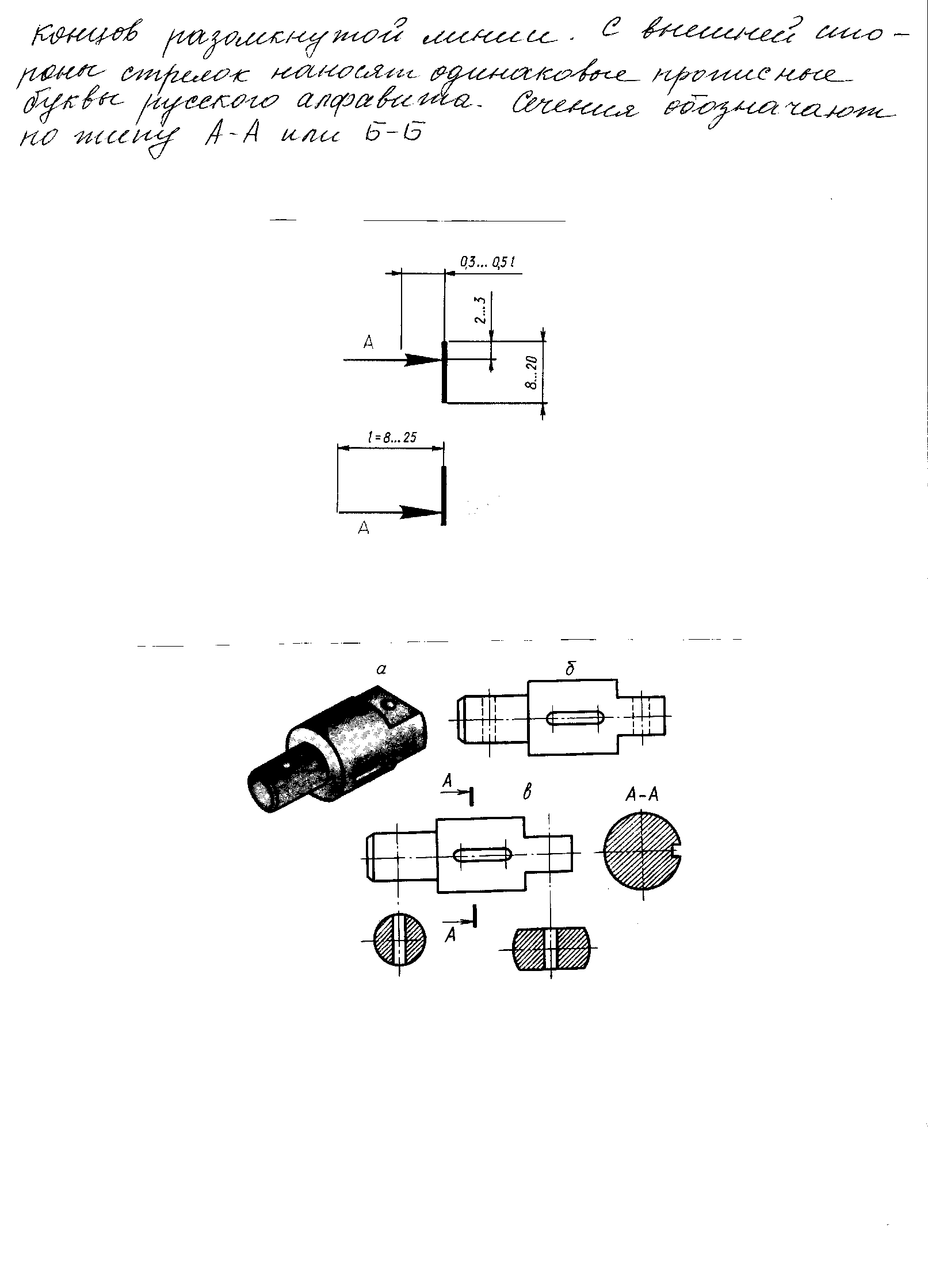

Для обозначения вынесенного сечения проводят разомкнутую линию (два утолщенных штриха). Стрелки, указывающие направление взгляда, располагают у внешних концов разомкнутой линии. С внешней стороны стрелок наносят одинаковые прописные буквы русского алфавита. Сечения обозначают по типу А–А или Б–Б.

Разрезы.

Некоторые детали имеют очень сложную внутреннюю форму. С целью уяснения внутренней формы детали по чертежу применяют разрезы.

Разрез – изображение предмета, мысленно рассеченного одной или несколькими плоскостями.

Если использовалась только одна секущая плоскость для получения разреза, то такой разрез называют простым. В зависимости от положения секущей плоскости относительно плоскостей проекций разрезы называются горизонтальным, фронтальным, профильным, наклонным.

Разрезы обычно располагают в проекционной связи: фронтальный – на месте главного вида, профильный – на месте вида слева, а горизонтальный – на месте вида сверху.

Когда секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен в проекционной связи, его не обозначают.

Если секущая плоскость не совпадает с плоскостью симметрии, разрезы обозначают так же, как сечения – разомкнутой линией.

а) разрез б) сечение

Местный разрез

Для более четкого выявления формы детали в каком-нибудь ограниченном месте используют разрез, называемый местным. Бывает достаточно ограничиться разрезом лишь той части детали, где находится данный элемент – например отверстие.

Местный разрез на виде выделяют сплошной волнистой линией.

Изображение и обозначение резьбы.

Многие детали имеют на своей поверхности резьбу. С помощью резьбы осуществляется соединение деталей. Резьба содержится на таких деталях, как болт, гайка, винт и др. Резьбу, предназначенную для соединения деталей, называют крепежной. Для передачи движения – ходовой (домкрат, тиски и пр.).

От профиля резца зависит и профиль резьбы. Наиболее распространена метрическая резьба, имеющая треугольный профиль с углом 60⁰ при вершине. Линейные размеры её выражены в мм.

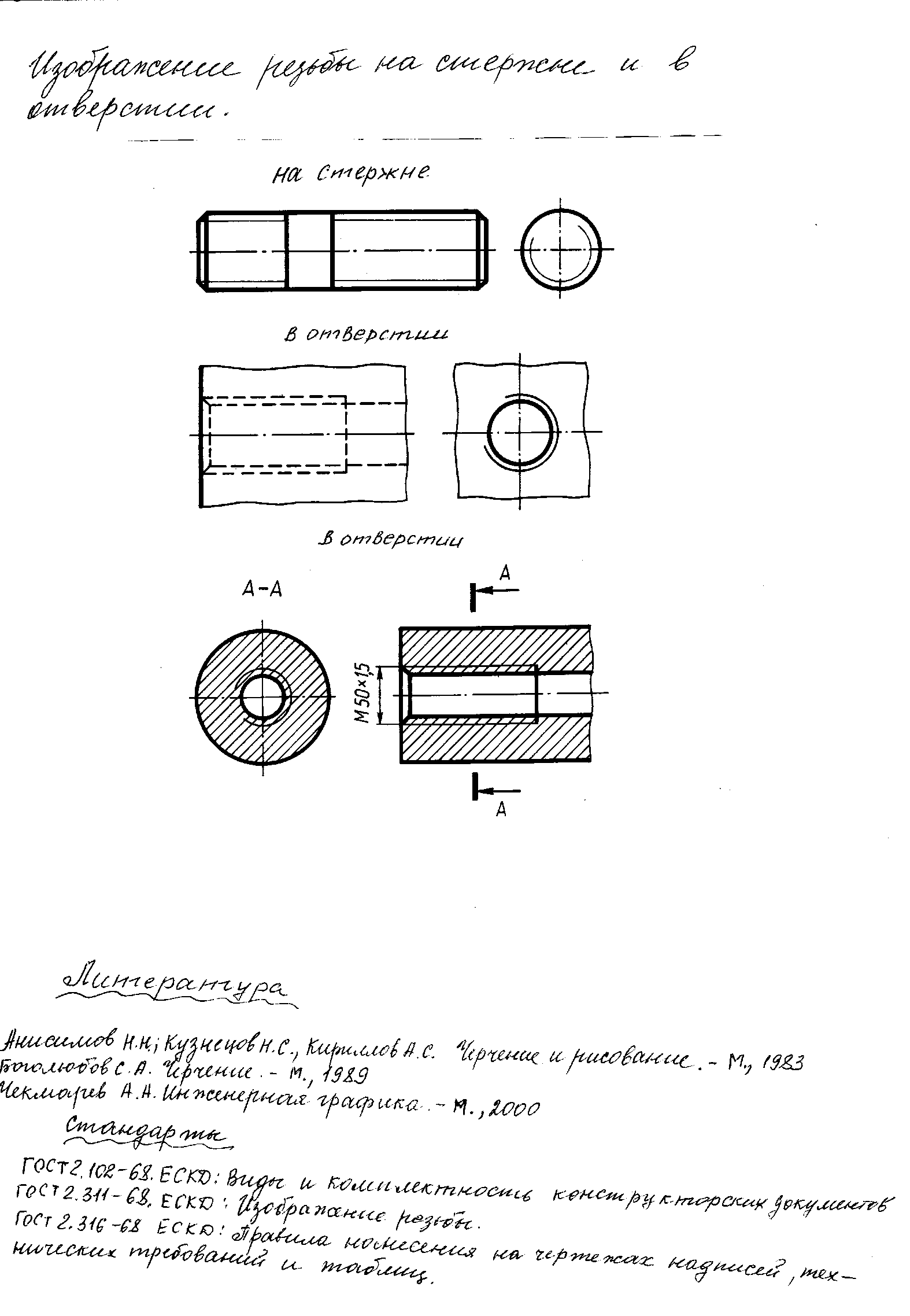

Изображение резьбы на стержне и в отверстии.

Литература.

Анисимов Н.Н., Кузнецов Н.С., Кириллов А.С. Черчение и рисование – М., 1983.

Боголюбов С.А. Черчение – М., 1989

Чекмарев А.А. Инженерная графика – М., 2000

Стандарты:

ГОСТ 2.102-68 ЕСКД: Виды и комплектность конструкторских документов.

ГОСТ 2.311-68 ЕСКД: Изображение резьбы.

ГОСТ 2.316-68 ЕСКД: Правила нанесения на чертежах надписей, технических требований и таблиц.

Вопросы для самоконтроля.

1. Дать определение вида. Перечислить названия видов.

2. Какое количество изображений должно быть на чертеже?

3. Что называется сечением?

4. Какие бывают сечения?

5. Обозначение сечений.

6. Что называют разрезом?

7. Какие бывают разрезы?

8. Обозначение разрезов.

9. отличие разреза от сечения.

10. Понятие местного разреза.

11. Какая бывает резьба.

12. Обозначение резьбы.

Тема. Соединения деталей. Сборочный чертеж. Деталирование.

При изучении данной темы рекомендуется определить следующие цели и задачи:

• Сформировать понятие о разъемном и неразъемном соединениях, их видах

• Ознакомить с правилами оформления чертежей сборочных единиц (штриховка разрезов и сечений) с условностями и упрощениями.

• Дать понятие о комплекте конструкторской документации, чертеже общего вида, сборочном чертеже и их назначении.

• Сформировать понятие о правилах чтения чертежей общего вида и о деталировании.
