Програмування плм

Програмування ПЛМ, що виконується користувачем, проводиться за допомогою спеціальних пристроїв (програматорів) і зведення для них 0 даної ПЛМ повинні мати певну форму. Є програматори, які приймають як інформацію про ПЛМ таблицю функціонування (істинності), проте Зручніше задавати відомості про самі перемички. Символи, що викори­стовуються при такому завданні відомостей для програмування ПЛМ:

Таблиця 8.1

X1 X2 X3 X4	F1 F2 F3
L L H - H L - H - - L H L L - H H - H H L H H L H -	A A • A • • A • A • A • • A • • A • • • A

Н - змінна входить в терм в прямому вигляді, тобто потрібно залишити цілою перемичку прямого входу і перепалити перемичку інверсного входу;

L - змінна входить в терм в інверсному вигляді, тобто потрібно збе­регти перемичку інверсного входу і перепалити для прямого;

"-" - змінна не входить в терм і не повинна впливати на нього, тоб­то потрібно перепалити перемички обох входів.

Збереження перемичок у обох входів змінної ніби усуває з матриці відповідну схему І, оскільки через рівність XX — 0 вихід цієї схеми завжди нульовий і не впливає на роботу матриці АБО. на вхід якої по­дається;

А свідчить про зв'язок даної схеми І з виходом ТТЛМ через матри­цю АБО. Перемичка повинна бути збережена;

"." - вказує на те. що дана схема І не підключається до виходу і по­винна мати перепалену перемичку в матриці АБО.

В прийнятій символіці для програмування ПЛМ для прикладу взято­го раніше завдання буде задано таблицею 8.1.

Для спрощеного зображення ПЛМ багатовходові елементи 1 і АБО часто замінюють одновходовими. Одна лінія входу таких елементів перетинається з кількома лініями вхідних змінних.

За допомогою ПЛМ можна відтворювати не тільки диз'юнктивні норма­льні форми функцій перемикачів, але і дужкові форми. В цьому випад­ку спочатку одержують вирази в дужках, а потім вони розглядаються як ар­гументи для отримання остаточного результату.

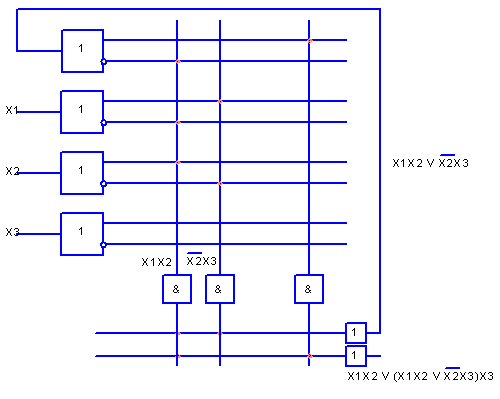

В схемі з'являються зворотні зв'язки - проміжні результати з виходу знов подаються на входи, логічна глибина схеми збільшується.. Хай, наприклад, вимагається отримати функцію:

Для цього слід застосувати включення ПЛМ по схемі (рис.8.11).

Рисунок 8.12

АНАЛОГО-ЦИФРОВІ І ЦИФРО – АНАЛОГОВІ ПЕРЕТВОРЮВАЧІ

Швидке впровадження цифрових приладів в усі галузі техніки і побуту, навіть в ті області де завжди панували аналогові схеми такі як телефонія, радіо, телебачення стало можливим завдяки новим технологіям створення спеціалізованих приладів спряження аналогових і цифрових схем аналого-цифрових і цифро-аналогових перетворювачів (АЦП і ЦАП).

Ці пристрої перетворюють інформацію що несе аналоговий сигнал до вигляду, зручного для сприймання оператором, або комп'ютером (АЦП), або перетворюють цифрові коди в відповідні аналогові сигнали для керу­вання виконавчими механізмами або звуки чи зображення (ЦЛП).
