Приемник dsc.
Приемный модуль канала DSC принимает сигнал с выхода разветвителя и подвергается обработке в таких же узлах схемы, что и в каналах TDMA, за исключением ключей и кварцевых фильтров на 12.5 кГц.
Передатчик.
Передатчик системы осуществляет частотную модуляцию поднесущими и усиление радиосигнала по каналам АИС и DSC, для работы на которых происходит предварительная установка частоты синтезатора передатчика.
Низкочастотная поднесущие каналов АИС и DSC с выхода фильтра цифро-аналогового преобразователя, расположенного в контроллере, минуя плату ввода-вывода поступает на модуляционный вход генератора управляемого напряжением, на выходе которого формируется модулированный радиосигнал с центральной частотой 16.384 МГц. Далее модулированный радиосигнал через ключ поступает на сигнальный вход смесителя, в качестве гетеродина которого выступает синтезатор частот. Частота синтезатора частот устанавливается контроллером АИС таким образом, чтобы на выходе смесителя полезные составляющие спектра радиосигнала оказались в заданном частотном канале. Затем сформированный в смесителе продукт фильтруется фильтром на ПАВ, для подавления побочных компонентов, и далее отфильтрованный радиосигнал поступает в тракт усиления. В тракте усиления радиосигнал предварительно усиливается усилителями, после чего поступает на ключ, который управляет прохождением радиосигнала через узлы тракта усиления, определяющие величину выходной мощности передатчика (2 или 12.5 Вт). Затем с помощью второго аналогичного ключа сигнал подается на оконечный усилитель, который обеспечивает требуемый уровень мощности передатчика. Побочные продукты оконечного усилителя, работающего в нелинейном режиме, фильтруются в фильтре гармоник. Фильтр гармоник синтезирован, как фильтр Чебышева 7-го
порядка.
КОНТРОЛЬНЫЕ ВОПРОСЫ
. 1.Что представляет АИС региона?
Полная реализация всех функциональных возможностей АИС возможна только при развертывании в районах интенсивного судоходства берегового сегмента АИС, в состав которого входят:
цепь береговых станций АИС, включающая базовые станции, симплексные и дуплексные репитеры;
сеть передачи данных АИС (AIS Network), связывающая базовые станции и береговые службы;
оборудование, установленное в береговых службах в целях отображения информации АИС, а также формирования сообщений, передаваемых через базовые станции и канал связи АИС.
В отдельных регионах береговой сегмент АИС может выполнять различные функции - от пассивного режима работы (только получение информации от судов) до выполнения в полном объеме всех следующих функций:
получение береговыми службами информации о судах, их местоположении и движении;
двусторонний обмен береговых служб с судами навигационной и иной информацией, связанной с безопасностью мореплавания;
передача на суда поправок ДГНСС по каналу связи АИС;
передача на суда информации о местоположении и движении судов, не оборудованных АИС и сопровождаемых РЛС в составе СУДС;
контроль местоположения и состояния плавучих средств навигационного оборудования (СНО);
управление режимами работы мобильных судовых станций (назначение региональных частотных каналов АИС, интервала передачи сообщений и слотов для их передачи)
обеспечение резервной временной синхронизация судовых станций
Базовые станции АИС могут действовать в активном режиме, управляя режимом работы судовых станций и передавая им информацию, связанную с безопасностью мореплавания. При нахождении судов вне районов действия береговых базовых станций и в открытом море АИС может действовать в режиме дальней связи через Инмарсат-С.
.2. Какое количество каналов имеет встроенный в станцию приемник GLONASS/GPS?
Встроенный в станцию приёмник GLONASS/GPS имеет 16 каналов.
3. Сколько антенн имеет станция? Для каких целей они предназначены?
В состав входят:, антенна АИС УКВ, комбинированная антенна GNSS типа GPS/ГЛОНАСС.
Антенна АИС УКВ непосредственно служит для передачи и приема информации с других судов и и береговых станциях
Комбинированная антенна GNSS типа GPS/ГЛОНАСС используется для определения местоположения судна и отправки этих данных через АИС если внешний модуль GPS не исправен
.4. Из каких узлов состоит основной блок станции? Какие задачи выполняют эти узлы?
контроллера;
Контроллер предназначен для обеспечения логического управления станцией АИС. Он состоит из узла центрального процессора, двух периферийных контроллеров, сигнального процессора и логической матрицы.
приемника GPS/GLONASS;
двух приемников TDMA АИС;
Модуль приемника АИС осуществляет усиление, фильтрацию и демодуляцию модулированных радиосигналов по двум каналам TDMA, причем в этих каналах возможен прием сигналов с сеткой частот в 25 и 12.5 кГц .
Принятый антенной радиосигнал через антенный переключатель поступает на ПАВ-фильтр, где происходит предварительная частотная селекция рабочего диапазона частот АИС(156.025-162.025 МГц). Далее профильтрованный сигнал поступает на усилитель радиочастоты (УРЧ), в котором осуществляется требуемое усиление, необходимое для правильного функционирования дальнейших узлов схемы. Усиленный радиосигнал после УРЧ подвергается дополнительной частной селекции во втором фильтре на ПАВ. После частотной селекции мощность сигнала делится на три разветвителем и поступает на смесители первой промежуточной частоты каналов TDMA и DSC. В качестве гетеродинных частот смесителей радиочастоты выступают выходные сигналы синтезаторов, которые перестраиваются по команде контроллера АИС. Частоты синтезаторов устанавливается таким образом, чтобы обеспечить на выходе смесителей полезный частотный отклик на центральной частоте 20 МГц. Описанные выше узлы схемы конструктивно размещаются в одном отсеке приемного модуля. Далее сигнал первой промежуточной частоты каждого из каналов приема направляется через ключи на кварцевые фильтры, которые обеспечивают требуемую избирательность приемников по каналам 25 и 12.5 кГц. После кварцевых фильтров сигнал первой промежуточной частоты дополнительно усиливается, чтобы скомпенсировать потери в предшествующих узлах радиотракта. Затем сигнал первой промежуточной частоты переносится на вторую промежуточную частоту, ограничивается и демодулируется. Все эти операции производятся на основе микросхемы смесителя-демодулятора второй промежуточной частоты. С выхода демодулятора демодулированная низкочастотная поднесущая масштабируется операционным усилителем, после которого сигнал приобретает требуемое смещение и амплитуду. Помимо частотной демодуляции принятого радиосигнала микросхема смесителя-демодулятора обеспечивает оценку его мощности, по которой компаратор вырабатывает сигнал занятости радиоканала.
одного приемника DSC;
Приемный модуль канала DSC принимает сигнал с выхода разветвителя и подвергается обработке в таких же узлах схемы, что и в каналах TDMA, за исключением ключей и кварцевых фильтров на 12.5 кГц.
одного передатчика (общего для TDMA АИС и DSC);
Передатчик системы осуществляет частотную модуляцию поднесущими и усиление радиосигнала по каналам АИС и DSC, для работы на которых происходит предварительная установка частоты синтезатора передатчика.
Низкочастотная поднесущие каналов АИС и DSC с выхода фильтра цифро-аналогового преобразователя, расположенного в контроллере, минуя плату ввода-вывода поступает на модуляционный вход генератора управляемого напряжением, на выходе которого формируется модулированный радиосигнал с центральной частотой 16.384 МГц. Далее модулированный радиосигнал через ключ поступает на сигнальный вход смесителя, в качестве гетеродина которого выступает синтезатор частот. Частота синтезатора частот устанавливается контроллером АИС таким образом, чтобы на выходе смесителя полезные составляющие спектра радиосигнала оказались в заданном частотном канале. Затем сформированный в смесителе продукт фильтруется фильтром на ПАВ, для подавления побочных компонентов, и далее отфильтрованный радиосигнал поступает в тракт усиления. В тракте усиления радиосигнал предварительно усиливается усилителями, после чего поступает на ключ, который управляет прохождением радиосигнала через узлы тракта усиления, определяющие величину выходной мощности передатчика (2 или 12.5 Вт). Затем с помощью второго аналогичного ключа сигнал подается на оконечный усилитель, который обеспечивает требуемый уровень мощности передатчика. Побочные продукты оконечного усилителя, работающего в нелинейном режиме, фильтруются в фильтре гармоник. Фильтр гармоник синтезирован.
антенного переключателя;
блока питания.
. 5.Какие сообщения может запрашивать станция?
Сообщение места, статическая информация и данные относительно рейса, сообщение базовой станции, бинарное адресное сообщение, бинарное подтверждение, стандартное сообщение места летательных аппаратов поиска и спасения, UTC/ Дата запрос / ответ, адресное сообщение / подтверждение по безопасности, запрос, команда назначения, сообщение управления доступом канала, сообщение средств навигационного оборудования.
.6. Что проверяется при автотестировании станции?
Режим по питанию, сигнализации станции, токи.
.7. Какие параметры навигационной информации воспроизводит дисплей ПУО?

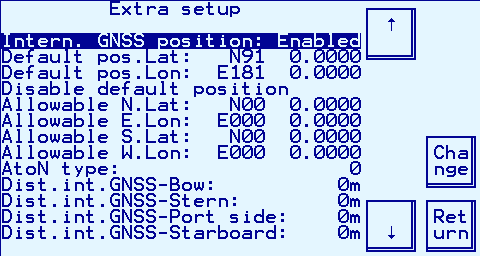

.8. Неисправности каких приборов индицируют светодиоды на панели основного блока?
Назначение светодиодов, расположенных на передней панели станции АИС:
TR: неисправность передатчика.
RC: неисправность приемника;
CTRL: неисправность контроллера;
GNSS: неисправность внутреннего GPS/GLONASS приемника.
.9.Как можно восстановить потерянный код?

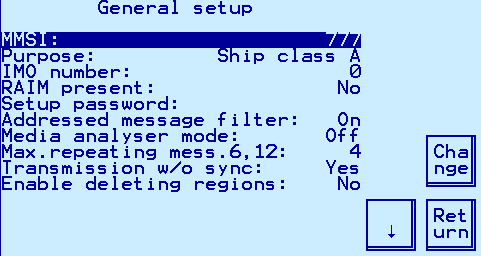

Пароль защищает доступ к наиболее ответственным настройкам станции АИС. Вы должны хранить пароль в надежном месте, и он должен быть известен только ответственным лицам.
В случае, если Вы забыли пароль, Вы должны обратиться в сервисную службу по телефону, факсу или электронной почте (адрес и телефон сервисной службы указан в сопроводительных документах). При обращении Вы должны доказать, что действительно являетесь лицом, имеющим право доступа к установочным данным станции АИС (таким доказательством может быть, например, официальный бланк судна, подпись командного состава и т.п.)
Процедура восстановления пароля:

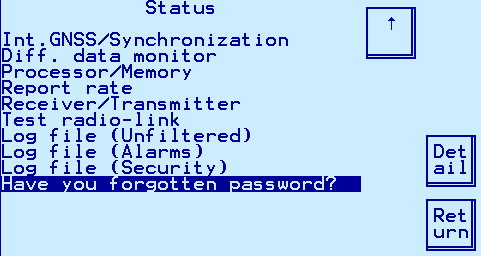

В главном меню выберите пункт «Show status» и во вложенном меню выберите пункт “Have you forgotten password?”

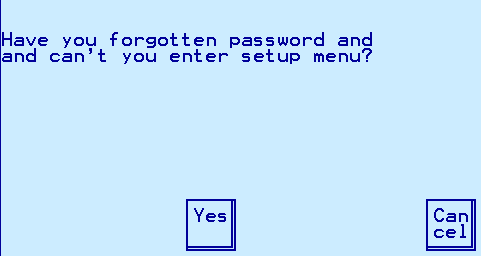

Подтвердите Ваше намерение восстановить пароль:

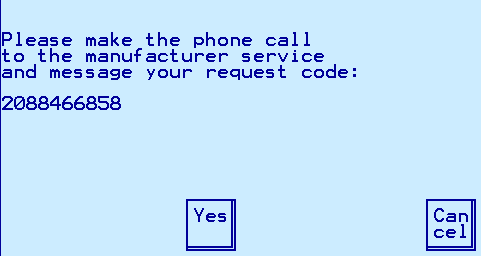

Прочитайте код запроса и сообщите его в сервисную службу (при каждом вызове этой функции код запроса будет разным):

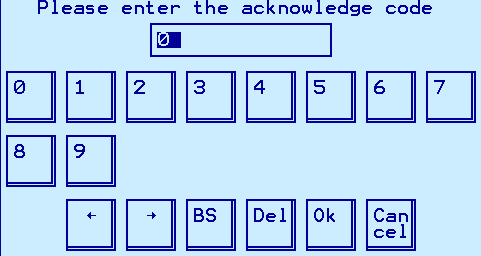

После проверки Ваших прав сервисная служба сообщит Вам код подтверждения. Нажмите “Yes” и введите этот код:
На дисплей будет выдан пароль:
