14.Расчет температуры внутренней поверхности наружного ограждения. Факторы, влияющие на ее величину.

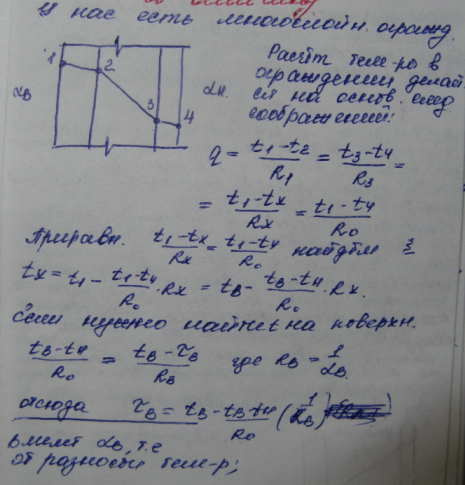

15.Аналитический расчёт t в многослойной конструкции при стационарной теплопроводности.

Тепловые потоки равны между собой

q=t1-t3/R1=t3-t4/R2=t4-t2/R3

Тепловой поток в любом слое конструкции при стационарных условиях можно выразить через любую разность t в этой конструкции, отнеся ее к соответствующему термическому сопротивлению.

tx=tв-(((tв-tн)/∑R)*Rx) ,где Rx – часть термического сопротивления ограждения находящийся между плоскостями с температурами t1 и tx.

Rобщ=∑Ri+1/αн+1/αв.

16.Графический метод определения температур в многослойном ограждении.

При многослойных ограждения удобно для определения t пользоваться графическим методом.

На горизонтальной оси откладывается сопротивление Rв, R, Rн. На вертикальной оси t. Крайние точки – это t-ры наружного и внутреннего воздуха.

Находим R и откладывая их, проводим вертикальные линии (красн). Также проводим горизонтальную линию, соответствующую t=0C

(необходимо знать tн и tв)

Используя ф-лу

q=τ_n-t_n-1/Rn=tg B

,где τ – отрезок от нулевой линии до точки пересечения линии t и R

Поскольку Q одинаково для всех слоёв, значение tg B будет оставаться неизменным.

17.

18.Теплообмен в замкнутых воздушных прослойках и их термическое сопротивление.

Есть замкнутые воздушные прослойки и вентилируемые воздушные прослойки. Замкнутые воздушные прослойки применяются для повышения термического сопротив. конструкции. Воздушные прослойки внедряются в м-лы и снижают вес конструкций.

Вывод:

1. увеличение толщины воздушной прослойки мало влияет на уменьшение кол-ва теплоты проходящей через неё.

2. основное кол-во теплоты передается излучением.

3. максимальная доля конвекции составляет 20%

4. толстые воздушные прослойки необходимо заполнять теплоизоляционными м-лами.

Вывод 2:

1) Толщина воздушной прослойки практически не влияет на величину термического сопротивления.

2) При больших воздушных прослойках, рационально на ее месте расположить несколько тонких воздушных прослоек.

Термическое сопротивление зависит от направления теплового потока.

19.Физический смысл требуемого сопротивления теплопередаче наружного ограждения.

При проектировании наружных ограждений здания необходимо знать минимальные значения R₀ , при котором ограждение является удовлетворительной по теплотехническим требованиям.

Для удовлетворения всех этих требований необходимо ограничить температуру перепада между t_в и τ_в , Δtн. На нем и нормируется R.

Почему Δtн на чердаке меньше потому что:

1.Т.к. тепло интенсивно теряется из за более высокой температуры у потолка

2. Конденсация на потолке более опасна, может капать (τ_{в >>})

3. Из за более высокой температуры на потолке, это обеспечивает более равномерное излучением на стены и потолок.

20. Связь между показателем тепловой инерции ограждения d и расчетной t наружного воздуха.

К олебания t на внутренней поверхности ограждения вызывают, в свою очередь, колебания t в толщине ограждения. По мере удаления от внутренней поверхности амплитуда колебания будет постоянно уменьшаться. Можно изобразить графически.

Прямая линия указывает на распределение t при стационарном режиме. Штриховой – это границы колебания t-ых волн. Видно, что амплитуда колебаний затухает. В толще образовывается температурная волна, затухающая. Расстояние между двумя максимумами – это длина волны. Температурную волну хар-ет D тепловая инерция ограждения “условная толщина ограждения”.

D=R*S , D=8 при длиннее волны 1 м, где S- теплоусвоение

D>8,5 более 1 волны

В слоях резких колебаний D=1 (половина амплитуды)

21
