Міністерство освіти України

Національний університет

“Львівська політехніка”

Кафедра ЕМА

Курсовий проект

на тему:

Розробка конструкції та розрахунок аеродинамічних параметрів побутового порохотяга

Виконав:

ст. гр. ЕПТ-41

Степанчук Ю.М.

Перевірив:

доц. Гавдьо І.Р.

Львів-2013

ЗМІСТ

ВСТУП…………………………………………………………………………………..

1. Розрахунок втрат тиску в повітряному тракті та потужності всмоктування порохотяга при чистому пилозбірнику………………………………………………

2. Розрахунок показчика заповнення пилозбірника…………………………………

3. Опис будови та особливостей конструкції розробленого порохотяга…………...

4. Специфікація складального креслення розробленого порохотяга………………

5. Список літератури. ………………………………………………………………….

6.Специфікація до креслення…………………………………………………………..

1. Розрахунок втрат тиску в повітряному тракті та потужності всмоктування порохотяга при чистому пилозбірнику

1.1 Гідравлічний опір та втрати тиску у подовжувальній трубці

Втрати тиску у подовжувальній трубці визначаються за формулами втрат на тертя при проходженні повітря по довгому трубопроводу.

1.1.1. Середня швидкість повітря у подовжувальній трубці

м/с,

де Q – номінальна продуктивність ПВА порохотяга, м³/с (з завдання);

D_вн – внутрішній діаметр подовжувальної трубки, який дорівнює внутрішньому діаметру шланга, м.

1.1.2. Коефіцієнт лінійного опору подовжувальної трубки

де D_вн – внутрішній діаметр подовжувальної трубки, мм

1.1.3. Коефіцієнт опору гідравлічного тертя подовжувальної трубки

де – довжина подовжувальної трубки, м

1.1.4. Втрати тиску в подовжувальній трубці

Па

де  = 1,2 кг/м³– густина повітря.

1.2. Гідравлічний опір та втрати тиску в гнучкому шланзі

Втрати тиску у шланзі визначаються за формулами втрат на тертя при проходженні повітря по довгому трубопроводу.

1.2.1. Середня швидкість повітря у шланзі

м/с,

1.2.2. Розраховуємо коефіцієнт лінійного опору шланга.

де D_вн – внутрішній діаметр гнучкого шланга, мм

1.2.3. Коефіцієнт опору гідравлічного тертя шланга

де – довжина шланга, м

1.2.4. Втрати тиску в шланзі

Па

м- довжину шланга у вільному стані.

м- довжину шланга у розтягненому стані.

n=215- кількість гофрів на всій довжині шланга.

1.2.5. Крок гофра у вільному стані

м.

1.2.6 Крок гофра у розтягненому стані

м.

1.2.7. Глибина гофра

м.

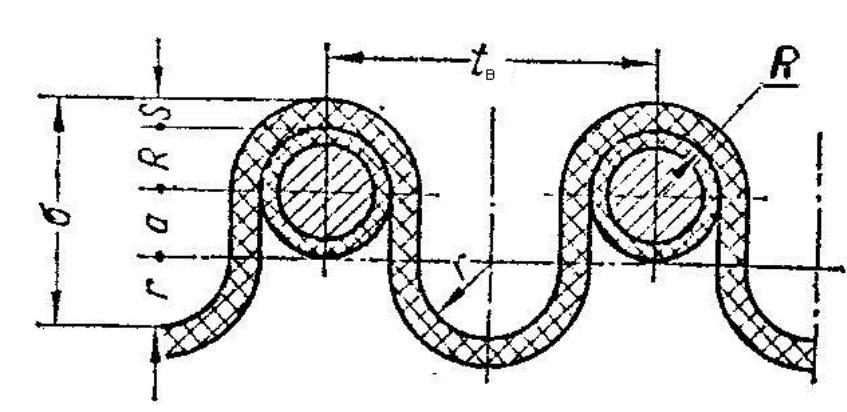

Рис.1. Елемент пластмасового гофрованого рукава шланга.

S – товщина плівки;

R – радіус провідника ( з покриттям);

r – радіус згину плівки;

а – ділянка, яку вимірюють

1.3. Гідравлічний опір та втрати тиску при входженні потоку зі шлангу у фільтр/корпус (розширення потоку)

1.3.1. Площа отвору перед розширенням

м

де – діаметр отвору перед розширенням, м.

1.3.2. Середня швидкість потоку до розширення

м/с

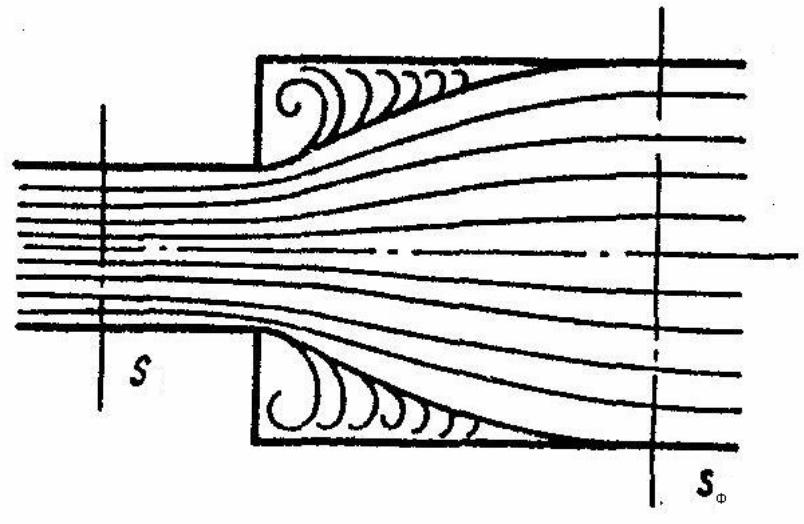

1.3.3. Коефіцієнт місцевого опору при раптовому розширенні потоку

1.3.4. Втрати тиску при входженні потоку зі шлангу у фільтр (розширення потоку)

Па
