Характеристики уровней модели osi
Модель OSI условно разделяют на два множества уровней. Семь уровней эталонной модели OSI можно разделить на две категории: верхние и нижние уровни. Высшие уровни модели OSI имеют дело с прикладными задачами и применяются только в программном обеспечении. Высший, прикладной, уровень является ближайшим к конечному пользователю. Пользователь и процессы прикладного уровня взаимодействуют с программным обеспечением, содержащим компонент связи. Термин высший уровень иногда используется по отношению к любому уровню, расположенному над другим уровнем модели OSI.
Низшие уровни модели OSI используются для транспорта данных. Физический и канальный уровни реализованы в оборудовании и программном обеспечении. Другие низшие уровни зачастую применяются только в программном обеспечении. Самый низший уровень, физический, является и самым близким к физической сетевой среде (сетевое кабельное оборудование) и отвечает за реальное размещение информации в среде. В общем случае термин низший уровень часто используется по отношению к уровням 1 и 2, хотя этоочень относительно.

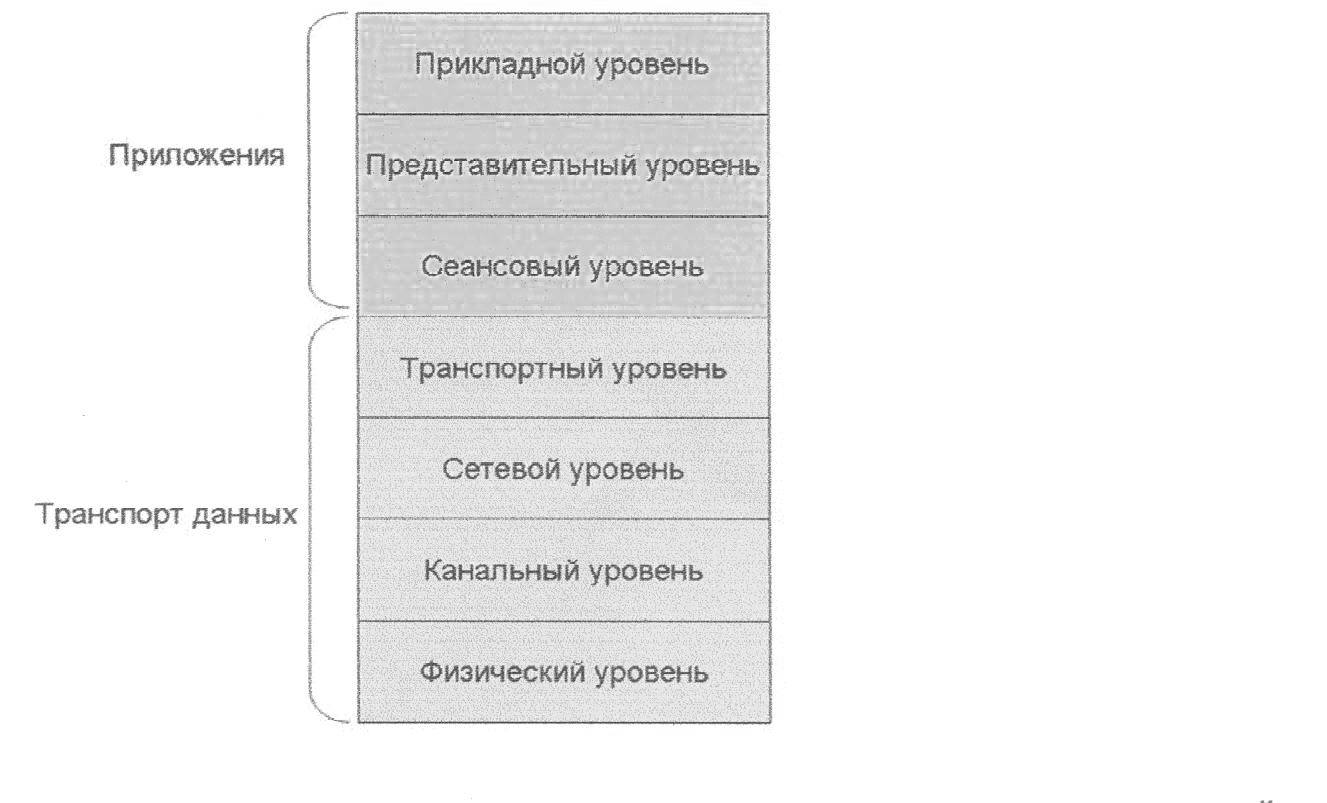

Рис. 1.3 иллюстрирует разделение между высшими и низшими уровнями модели OSL.
Рис 1.3 Взаимодействие уровней модели OSI
Протоколы
Модель OSI очерчивает концептуальные рамки связи между компьютерами, но модель сама по себе не является методом связи. Реальная связь обеспечивается протоколами маршрутизации. В контексте передачи данных по сети протокол является формальным набором правил и соглашений, управляющих процессом обмена информацией между компьютерами в сетевой среде. В протоколе реализованы функции одного или более уровней модели OSI. Существует широкое разнообразие коммуникационных протоколов, но все они, как правило, попадают в одну из следующих групп: протоколы локальных сетей, протоколы распределенных сетей, сетевые протоколы и протоколы маршрутизации. Протоколы локальных сетей функционируют на физическом и канальном уровнях модели OSI и определяют связь по различным распределенным сетевым средам. Протоколы глобальных сетей функционируют на трех низших уровнях модели OSI и определяют связь по различным распределенным средам. Протоколы маршрутизации - это протоколы сетевого уровня, отвечающие за определение пути и коммутацию трафика. Наконец, сетевые протоколы представляют собой различные высокоуровневые протоколы, существующие в данном наборе протоколов.
В стандартах ISO для обозначения единиц обмена данными, с которыми имеют дело протоколы разных уровней, используется общее название протокольный блок данных {Protocol Data Unit, PDU). Для обозначения блоков данных определенных уровней часто используются специальные названия: кадр (frame), пакет (packet), дейтаграмма (datagram), сегмент (segment).
Физический уровень модели osi
Физический уровень определяет электрические, механические, процедурные и функциональные спецификации для активизации, поддержки и отключения физического канала обмена данными между сетевыми системами.

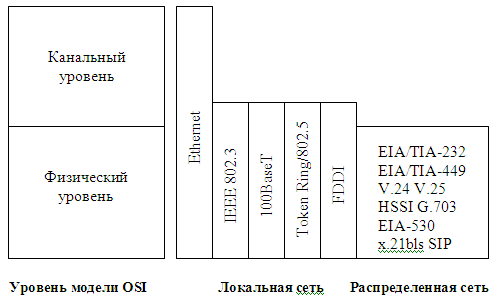

Рис.1.4 Реализация физического уровня может удовлетворять как спецификации локальных, так и глобальных сетей.
Спецификации физического уровня определяют такие характеристики, как показатели напряжения, периодичность изменения напряжения, физические диапазоны данных, максимальные расстояния передачи и физические соединения. Реализации физического уровня можно классифицировать как спецификациями локальных сетей, так и распределенных сетей. На рис.1.4 проиллюстрированы некоторые широко известные реализации физического уровня локальных и глобальных сетей.
Физический уровень (Physical layer) имеет дело с передачей битов по физическим каналам связи, таким, например, как коаксиальный кабель, витая пара, оптоволоконный кабель или цифровой территориальный канал. К этому уровню имеют отношения характеристики физических сред передачи данных, такие как полоса пропускания, помехозащищенность, волновое сопротивление и др. На этом же уровня определяются характеристики электрических сигналов, передающих дискретную информацию, например крутизна фронтов импульсов, уровни напряжения или тока передаваемого сигнала, тип кодирования, скорость передачи сигналов. Кроме этого, здесь стандартизуются типы разъемов и назначение каждого контакта.
