Лабораторная работа № 7 Измерение напряжения прикосновения и тока, проходящего через человека, в электроустановках до 1000 в

(2 часа)

Цель работы

Измерение предельно допустимых уровней напряжения прикосновения и тока, проходящего через че­ловека в электроустановках до в нормальном и ава­рийном режимах.

Оборудование и приборы

1) электродвигатель;

2) миллиамперметр;

3) вольтметр , класс точности .

4) резисторы;

5) соединительные провода;

6) защитные средства: боты, перчатки и маты диэлектрические.

Общие положения

Напряжением прикосновения называется напряжение между двумя точками цепи тока, которых одновременно ка­сается человек или напряжение, приложенное непосред­ственно к телу человека (рис. 1).

Согласно действующего ГОСТ 12.1.038-82 «ССБТ. Элект­робезопасность. Предельно допустимые уровни напряжений прикосновения и токов.» устанавливаются предельно допу­стимые для человека значения напряжения прикосновения и тока, протекающего через его тело. Они соответствуют прохождению тока через тело человека по пути "рука – рука" или "рука – ноги".

В таблице 1 даны нормы напряжения прикосновения и тока для электроустановок при нормальном рабочем (неава­рийном) режиме работы. Они не должны превышать приве­денных значений.

Предельно допустимые уровни напряжения прикоснове­ния и тока, при аварийном режиме производственных элек­троустановок напряжением до с глухозаземленной или изолированной нейтралью и выше с изолирован­ной нейтралью, не должны превышать значений, указанных в таблице 2.

Рис. 1. Напряжение прикосновения к заземленным нетоковедущим частям, оказавшимся под напряжением

I – кривая распределения потенциалов, II – кривая распределения напряжения прикосновения.

Таблица 1. Наибольшие допустимые значения напряжения прикосновения и тока , проходящие через тело человека, при нормальном режиме работы электроустановки

Род и частота тока	Наибольшие допустимые значения
Переменный,	2	0,3
Переменный,	3	0,4
Постоянный	8	1,0

Примечание:

1. Значения напряжения прикосновения и тока, приведенные в таблице 1,. установлены исходя из реакции ощущения и соответствуют продолжительно­сти воздействия тока на человека не более в сутки.

2. Для лиц, выполняющих работу в условиях высоких температур (выше ) и влажности (относительная влажность более ) приведенные нор­мы должны быть уменьшены в три раза.

Таблица 2. Предельно допустимые уровни напряжения прикоснове­ния и тока при аварийном режиме

Продолжи-тельность воздействия	Переменный ток ,	Переменный ток ,	Постоянный ток	Выпрямлен- ный 2-х полупериодный	Выпрямлен- ный одно- полупериодный
0,01 – 0,08	650	650	650	650	650
0,1	500	500	500	500	500
0,2	250	500	400	400	400
0,3	165	330	350	300	300
0,4	125	250	300	270	250
0,5	100	200	250	230	200
0,6	85	170	240	220	190
0,7	70	140	230	210	180
0,8	65	130	220	200	170
0,9	55	110	210	190	160
1,0	50	100	200	180	150
Св. 1,0	36 6	36 8	40 15	-	-

Значения предельно допустимых уровней напряжения прикосновения и тока при аварийном режиме бытовых электроустановок напряжением до и частотой не должны превышать значений указанных в таблице 3.

Таблица 3. Наибольшие допустимые значения напряжения прикосновения и тока , проходящие через человека, при аварийном режиме бытовых электроустановок напряжением до и частотой

Нормируемая величина	Продолжительность воздействия
	0,01-0,08	0,1	0,2	0,3	0,4	0,5
	220 220	200 200	100 100	70 70	55 55	50 50
	0,6	0,7	0,8	0,9	1,0	Более 1,0
	40 40	35 35	30 30	27 27	25 25	12 2

Примечание:

1. К бытовым электроустановкам относятся электроустановки, использу­емые в жилых, коммунальных и общественных зданиях (театры, клубы, школы, детсады, магазины, больницы) с которыми могут взаимодействовать как взрослые, так и дети.

2. Предельно допустимые уровни напряжения прикосновения и тока, про­текающих через человека в течении более , соответствуют отпускающим (переменным) и неболевым (постоянным) токам. Отпускающим током назы­вается электрический ток, не вызывающий при прохождении через тело че­ловека непреодолимых судорожных сокращений мышц руки, в которой за­жат проводник.

Значения напряжения прикосновения и тока установлены для людей с массой тела от .

Измерение напряжения прикосновения и тока

Для контроля предельно допустимых уровней напряже­ния прикосновения и тока измеряют напряжение и ток в местах, где возможно замыкание электрической цепи через тело человека. При этом режим и условия работы электро­установки должны быть наиболее неблагоприятными, т.е. создающими наибольшие значения и .

Рабочая схема измерения напряжения прикосновения и тока, проходящего через тело человека, в электроустановках до приведена на рис. 2. Для измерений в аварийном режиме создается искусственное замыкание фазы сети на корпус оборудования, показанное на рис. 2 молниеобразной стрелкой.

При измерении напряжения прикосновения и тока сопротивление тела человека в электрической цепи при часто­те в нормальном режиме моделируется резистором равным при измерениях в аварийном режиме при длительности воздействия тока до – и – при длительности воздействия более . Отклонение параметров резисторов от вышеприведенных значений допуска­ются

Напряжение прикосновения принимается равным паде­нию напряжения на резисторе , имитирующем сопротивление тела человека, измеряется вольтметром. Ток, протека­ющий через человека, равный току, протекающему через резистор, измеряется миллиамперметром. Приборы должны иметь класс точности не ниже .

При измерении напряжения прикосновения и тока, со­противление растеканию тока с ног человека должно моде­лироваться с помощью квадратной металлической пластины размером которая располагается на поверхности пола в местах возможного нахождения человека.

Нагрузка на металлическую пластину создается грузом массой не менее

Ход работы

1. Ознакомиться с измерительными приборами, оборудованием и мерами безопасности при производстве измерений.

2. Собрать рабочую схему рис. 2.

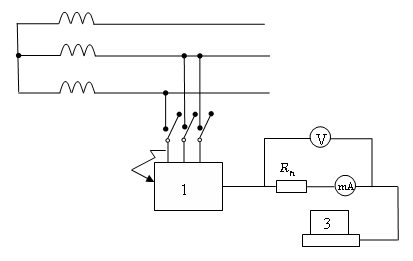

Рис. 2. Схема измерения напряжения прикосновения и тока, проходящего через тело человека

1– корпус эл. двигателя; 2 – металлическая пластина 3 – Груз

3. Произвести измерения и для 3-х режимов, даннные занести в таблицу 4 и сравнить с предельно-допустимыми значениями.

Таблица 4. Результаты измерений

Режим работы	Нормируемая величина		Измеренные значения предельно-допустимых величин
Нормальный
Аварийный до
Аварийный, длительностью
Аварийный, для бытовых электроустановок.

2. Дать заключение о полученных значениях.

Контрольные вопросы

1. Что называется напряжением прикосновения?

2. Как устанавливаются предельно-допустимые величины напряжения прикосновения для промышленных электро­установок с глухозаземленной нейтралью напряжением до в нормальном и аварийном режимах?

3. От чего зависят допустимые величины для бытовых электроустановок напряжением до при аварийном режиме?

4. Как зависят и от предельно-допустимого време­ни отключения защищаемого участка при замыкании фазы на корпус?

5. Порядок измерения напряжения прикосновения и .

6. Меры безопасности при проведении измерений и .

Содержание отчета

5. Название лабораторной работы.

6. Цель работы.

7. Таблица замеров.

8. Анализ пеолученных результатов и выводы по работе.
