4.2. Методы и средства защиты от поражения электрическим током в электроустановках

Электроустановками называют совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениями и по­мещениями, в которых они установлены), предна­значенных для про-из­водства, трансформации, передачи, распределе­ния электричес­кой эне­ргии и преобразования её в другой вид энергии. Конструкция элект-роустановок должна удовлетворять требованиям «Правил устрой­ства электроустановок» [5]. Для обеспече­ния безопасности персонала, обслу-живающего электроустановки, применяют как отдельные защитные сре-

дства и способы, так и их со­четание, то есть системы защиты. Защитой от прикосновения к токоведу­щим частям электроустановок являются изоляция проводов, огражде­ния, блокировка и защитные средства.

Изоляция проводов характеризуется её электрическим сопротив­лением. Высокое сопротивление изоляции проводов относительно земли и корпусов электроустановок создает безопасные условия для об­служивающего персонала. Во время работы электроустановок состоя­ние электрической изоля­ции ухудшается в результате её нагрева, меха­нических повреждений, влия­ния климатических условий и окружаю­щей производственной среды (химически активных веществ и кислот, температуры, давления, боль­шой влажности или чрезмерной сухости).

Применяют сплошные и сетчатые ограждения, которые должны быть огнестойкими. В установках напряжением выше 1000 В должны соблюдаться наименьшие допустимые расстояния от токоведущих час-тей до ограждений, которые нормируются ПУЭ [5].

Блокировка применяется в электроустановках, в которых произ­водятся работы на ограждаемых токоведущих частях. Она автоматиче­ски обеспечивает снятие напряжения с токоведущих частей электроус­тановок при проникновении к ним без санкционированного доступа.

Защитой от напряжения, появившегося на корпусах электроуста­новок в результате нарушения изоляции, являются защитное заземле­ние, зануление и защитное отключение.

Защитное заземление устраивается в электрических сетях с изолированной и с заземлённой нейтралями. Оно представляет собой преднамеренное соединение с землей нетоковедущих металлических корпусов электроустановок.

Защитное заземление необходимо для снижения напряжения от­носительно земли до безопасной величины на металлических корпусах электроустановок, нормально не находящихся под напряжением и ока­завшихся под ним в результате повреждения изоляции. В зависи­мости от напряжения, мощности и режима нейтрали электроустановки в ПУЭ [5] приводятся допустимые значения сопротивления заземляющего устройства, которые должны быть не более 0,5 Ом, 2 Ом, 4 Ом и 8 Ом.

Зануление устраивается в сетях с глухозаземлённой нейтралью напряжением до 1000 В, так как одно защитное заземление не обеспе­чивает достаточно надежной и полноценной защиты. Занулением на­зывается преднамеренное соединение корпусов электроустановок с нулевым проводом, идущим от заземлённой нейтрали источника тока. Принцип действия зануления - это превращение замыкания на корпус в однофазное короткое замыкание, при котором срабатывает защита (плавкие предохранители, автоматы) и электроустановка отключается. Занулению подлежат практически все станки, электродвига­тели и т. д.

Защитное отключение - это быстродействующая защита, обеспе­чивающая автоматическое отключение электроустановки при возник­новении в ней опасности поражения человека током (при замыкании на корпус, снижении сопротивления изоляции сети, а также при при­косновении человека непосредственно к то­кове­дущей части). Защит­ное отключение следует применять в качестве ос­новной или допол­ни­тельной меры защиты, если безопас­ность не мо­жет быть обеспечена с помощью заземления или зануле­ния, либо если эти устройства трудно применять по экономическим соображениям.

Электрозащитные средства предназначены для защиты людей, работающих с электроустановками, от поражения электрическим то­ком и от воздействия электрической дуги и электромагнитного поля. К ним относятся: изолирующие штанги (оперативные, для наложе­ния за­земления, измерительные), изолирующие (для операций с предо­храни­телями) и электроизмерительные клещи, указатели напряжения и фазировки: диэлектрические перчатки, боты, галоши, коврики, изолирую-щие накладки и подставки, переносные заземления, плакаты и знаки безопасности. При работе с электроустановками при необходи­мости следует также применять средства индивидуальной защиты (очки, каски, противогазы, стра­ховочные канаты и др.).

Пострадавшего от электрического тока надо быстро освободить от действия тока и правильному оказать ему ме­дицинскую помощь:

1 - освободить пострадавшего от действия электрического тока (от-ключить установку, оттащить пострадавшего за одежду от установки);

2 - уложить пострадавшего на твердую поверхность, осмотреть и оп­ределить его состояние;

3 - приступить к оказанию доврачебной медицинской помощи.

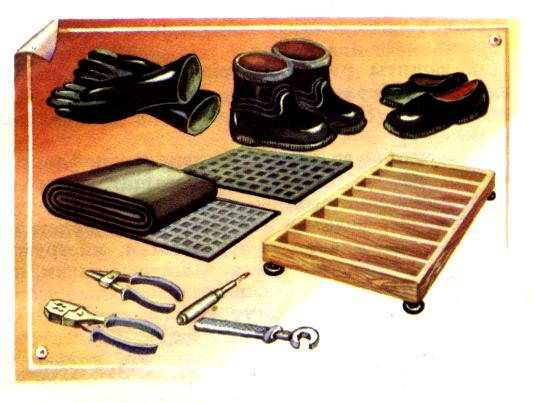

Рис. 1. Электрозащитные средства и приспособления

Если пострадавший без сознания, то нужно привести его в созна­ние, давая нюхать нашатырный спирт. Если пострадавший плохо ды­шит (редко, судорожно) или отсутствуют признаки жизни (нет дыхания, биения сердца, пульса), то необходимо сделать искусственное дыхание и непрямой (закрытый) массаж сердца. Если у пострадавшего хорошо прослеживается пульс, то нужно сделать только искусственное дыха­ние. Искусственное дыхание надо производить по способу «изо рта в рот», при котором оказывающий помощь делает выдох воздуха из своих лёгких в лёгкие пострадавшего непосредственно через рот с ин­тервалом 5 секунд (12 дыхательных циклов в минуту).

Для поддержа­ния кровообращения у пострадавшего в случае пре-кращения работы сердца необходимо одновременно с искусствен­ным дыханием произ­водить непрямой (закрытый) массаж сердца (рис. 2).

Если оживление ведет один человек, то через каждые два вдоха делается 15 надавливаний на грудину. За минуту надо делать не менее 12 вдуваний воздуха и 60 надавливаний, то есть быстро проводить реанимацию, делая не менее 72 манипуляций в минуту. При участии в помощи двух человек соотношение «дыхание - массаж» составляет 1:5.

Рис. 2. Закрытый массаж сердца
