Лекция 28
(продолжение лекции 27)
1.4 Расчет расходов пара и конденсата в элементах тепловой схемы.
1.4.1 Расчет пвд Условно принимаем при расчете, что поток дренажей из вышестоящих пвд направленными в охладитель дренажей.
ПВД-1
Неизвестные величины – D п1 = Dдрп1
Уравнение теплового баланса:
Dпв .( hвп1 - hвп2 )/то = Dп1 (q1 + qод1);
где
qод1 = hнп1- (hвп2+ од1) = 1013,6(903+ 40) = 70,56 кДж/кг;
Принимаем недоохлаждения конденсата в охладителе дренажа од = 40 кДж/кг (одi 100С).
q1 = hпп1 -hнп1 = 3160- 1013,6 = 2146,4 кДж/кг
;
кг/с ;
ПВД-2
Неизвестные
величины -
Dп2
= Dдрп2
Уравнение теплового баланса:
Dп2 (q2+qод2) + Dп1(hдрп1-hдрп2) = Dпв (hвп2 - hвп5)/то

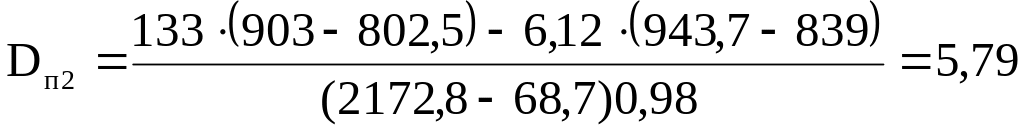

кг/с;
где
qод2 = hнп2 - (hвп3 + од2) = 911,2 (802,5 + 40) = 68,7 кДж/кг;
q2 = hпп2- hнп2 = 3084 - 911,2 = 2172,8 кДж/кг;
кг/с.
ПВД-3
Н
еизвестные
величины -
Dп3
= Dдрп3
Уравнение теплового баланса:
Dп3 (q3 + qод3) + (Dп1 + Dп2) (hдрп2-hдрп3) = Dпв (hвп3 - hвпн) / то
где
qод3 = hнп3 - (hвпн + од3) = 808,3 (692+40) = 76,3 кДж/кг;
q3 = hпп3 - hнп3 = 2987- 808,3 = 2178,7 кДж/кг;
кг/с.
Деаэратор
Н
еизвестные
величины: Dкд
и Dпд
Уравнение материального баланса:
Dп1+ Dп2+ Dп3+ Dкд+Dпд = Dпв
Уравнение теплового баланса:
(Dп1+ Dп2+ Dп3)hп3др + Dкдhвп4 + Dпдhпп3 = Dпвhдв
Из уравнения МБ:
Dкд

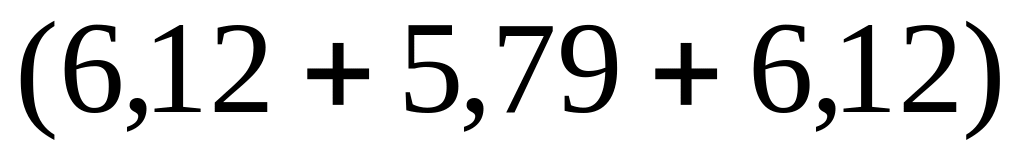

= 133-

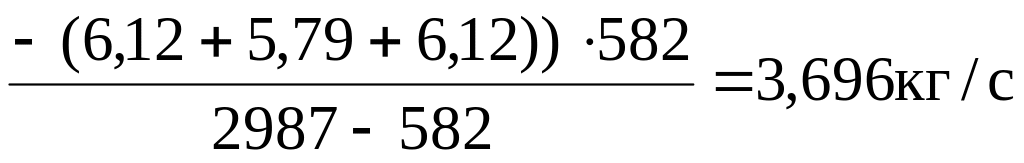

-Dпд
= 114,27- 3,696 =
111,274 кг/с.
1.4.2 Расчет сетевых подогревателей
ПСГ-2
Н
еизвестные
величины -
Dпсг2
= Dдрпсг2
Уравнение теплового баланса:

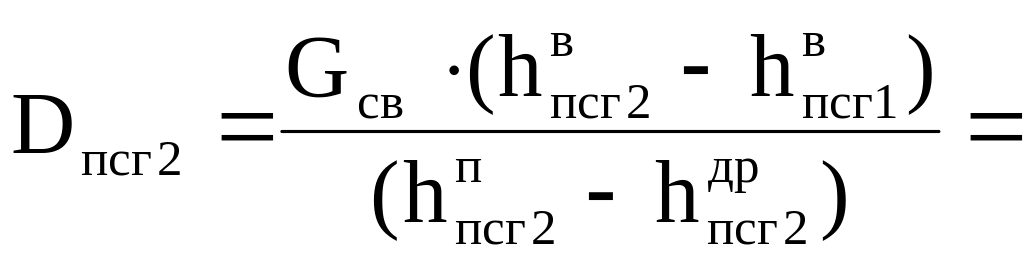

Gсв (hвпсг2 - hвпсг1) Dпсг2 = Dпсг2 (hппсг2 - hдрпсг2);
=

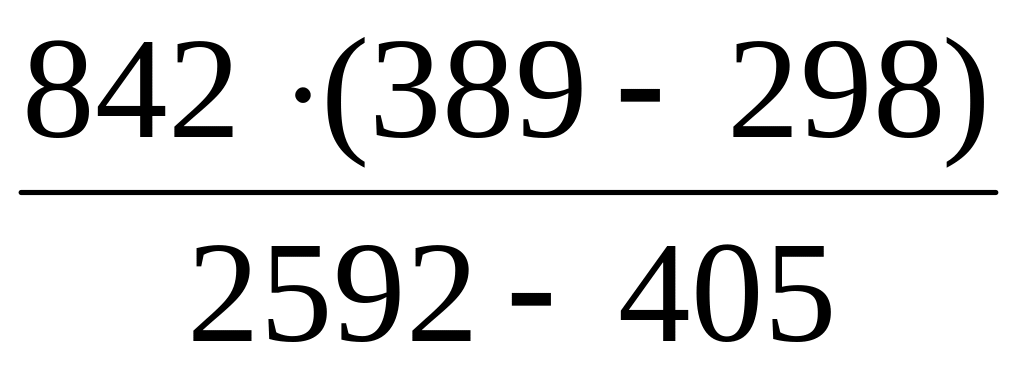

= 35,03 кг/с ;

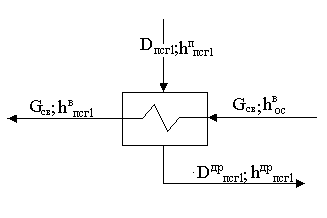

ПСГ-1
Неизвестные
величины-
Dпсг1=
Dдрпсг1
Уравнение теплового баланса:
Gсв (hвпсг1 - hвос) = Dпсг1 (hппсг1 - hдрпсг1
=
=
57,72 кг/с;
Лекция 29
(продолжение лекции 28)

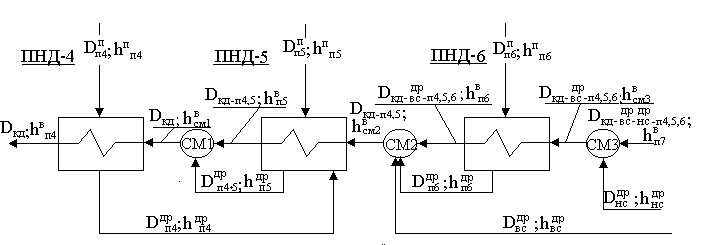

1.4.3 Расчет ПНД
Произвотится совместный расчет группы ПНД- 4,5,6.
Уравнения теплового баланса:
ПНД4: Dп4п(hвп4 - hдрп4) = Dкд.(hвп4 - hвсм1);
СМ1: Dкд.hвсм1 = (Dкд - Dп4п - Dп5п) hвп5 + (Dп4п + Dп5п) hдрп5;
ПНД5: (Dкд- Dп4п - Dп5п) hвп5+ (Dп4п +Dп5п) hдрп5 = Dп5пhвп5+(Dкд- Dп4п -Dп5п) hвсм2+ Dп4пhдрп4
СМ2: (Dкд- Dп4п -Dп5п- Dп6п-Dвсдр) hвп6+ Dп6п hдрп6+ Dвсдр hдрвс = (Dкд- Dп4п -Dп5п) ∙hвсм2;
ПНД6: (Dкд- Dп4п -Dп5п- Dп6п-Dвсдр) hвсм3+ Dп6п hпп6 = (Dкд- Dп4п -Dп5п- Dп6п-Dвсдр) hвп6+ Dп6п hдрп6;
СМ3: (Dкд- Dп4п -Dп5п- Dп6п-Dвсдр) hвсм3 = Dнсдр∙hдрнс- (Dкд- Dп4п -Dп5п-Dп6п-Dвсдр-Dнсдр) hвп7
Решая систему шести уравнений, получим следующие расходы пара:
Dп4п = 5,17 кг/с;
Dп5п = 3,594 кг/с;
Dп6п = 2,449 кг/с;

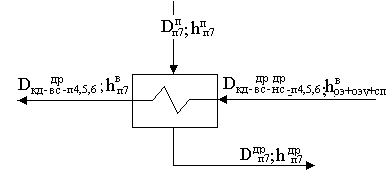

ПНД-7:
Уравнение теплового баланса:

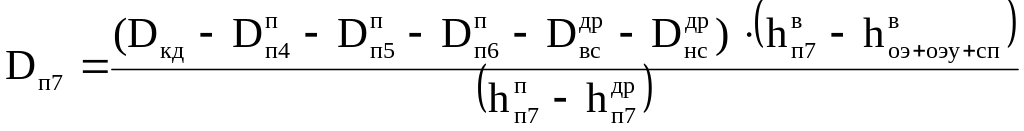

(Dкд - Dп4п - Dп5п - Dп6п - Dвсдр - Dнсдр)(hвп7 - hв оэ+оэу+сп) = Dп7п (hпп7- hдрп7)
=
=
=

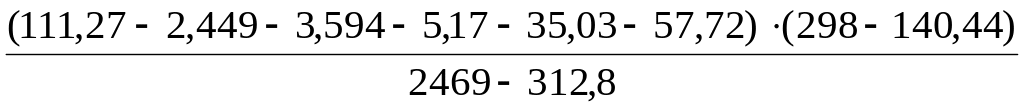

0,534 кг/с.
1.4.4 Проверка расчета по материальному балансу
Проверка правильности учета в расчетах всех потоков тепловой схемы осуществляется сравнением материальных балансов по пару и конденсату в конденсаторе турбоустановки.
Расход отработавшего пара в конденсатор:

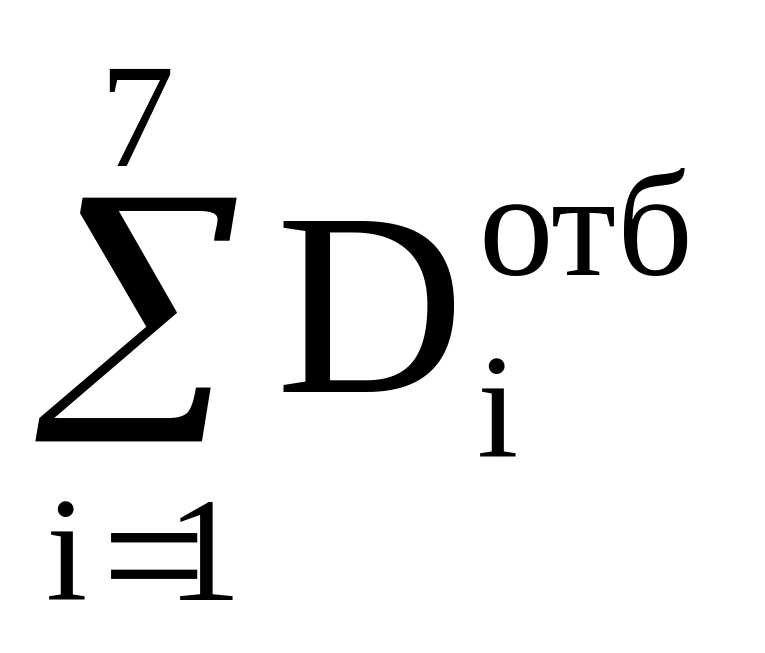

Dкп=Dо
- Dпсг1-
Dпсг2
-
Djотб-расход пара из камеры отбора турбины с номером j (j от 1 до 7)
Dкп=133-6,12-5,79-6,12-3,696-4,449-3,594-5,17-0,534-35,03-57,72= 4,777кг/с.
