Введение
Современная энергетика – это ключевая отрасль народного хозяйства страны. Она играет определяющую роль в развитие научно – технического прогресса.
Электрическую энергию широко используют во всех отраслях промышленного и сельскохозяйственного производства, на транспорте, в науке, в быту, преобразуют ее в другие виды энергии механическую, тепловую, световую, химическую, в цепях приведения в действие машин и механизмов, получение тепла и света изменение химического состава веществ, производство и обработка материалов и.т.д
Преобразование электрической энергии в механическую с помощью электродвигателей позволяет наиболее удобно и экономически выгодно производить в движение разнообразие рабочей машины: металлорежущие станки, пропальные станы, подъемно – транспортные механизмы, насосы, вентиляторы, швейные машины, молотилки зерноочистительные и мукомольные машины, и.т.д Электродвигатели применяют на поездах, морских и речных судах, городском транспорте.
1 Назначение, устройство и основные характеристики станка
Назначение и область применения
Консольно – фрезерный станок марки 6Р83Г , предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов цилиндрическими , дисковыми , фасонными , угловыми , торцевыми , концевыми и другими фрезами.
Технические характеристики
Технические характеристики станка
Наибольшая масса обрабатываемой детали, кг…………………………....300
Размеры рабочей поверхности стола, мм………………..………….1600×400
Число Т- образных пазов…………………………………………...…………….3
Наибольшее перемещение стола, мм
продольное механическое……………………………………………………1000
продольное вручную………………………………………………………...1000
поперечное механическое………………………………………… …………300
поперечное вручную…………………………………………………….……320
вертикальное механическое…………………………………………….…….410
вертикальное вручную………………………….……………………………420
Наименьшее и наибольшее расстояние от оси шпинделя до рабочей поверхности стола, мм………………………..…………………………..30-450
Расстояние от оси шпинделя до хобота, мм…………………………………190
Цена одного деления шкалы поворота стола, град…………………………..1
Перемещение стола на одно деление лимба (продольное , поперечное , вертикальное), мм……………………………………………………………..0,05
Габарит,
мм
длина……………………………………………………………………….…2560
ширина……………………………………………………………………..…2260
высота……………………………………………………………………..…..1170
Масса, кг……………………………………………………………………………………….……………….3700
Технические характеристики электрооборудования
Количество электродвигателей на станке………………….......................................4
Тип электродвигателя главного движения……………….....4А132 М4 М300
Мощность электродвигателя главного движения кВт....…..11
Число оборотов двигателя главного движения, об/мин……1450
Тип электродвигателя быстрых ходов………………………...4АА80В4К М300
Мощность электродвигателя быстрых ходов, кВт………....0,6 или 0,75
Число оборотов электродвигателя быстрых ходов, об/мин 1400
Тип электронасоса……………………………………ПА–22 или Х14–22М
Производительность электронасоса, л/мин…………22
Мощность двигателя электронасоса, кВт…………...0,12
Число оборотов двигателя электронасоса, об/мин…2800
Устройство и работа изделия его составных частей

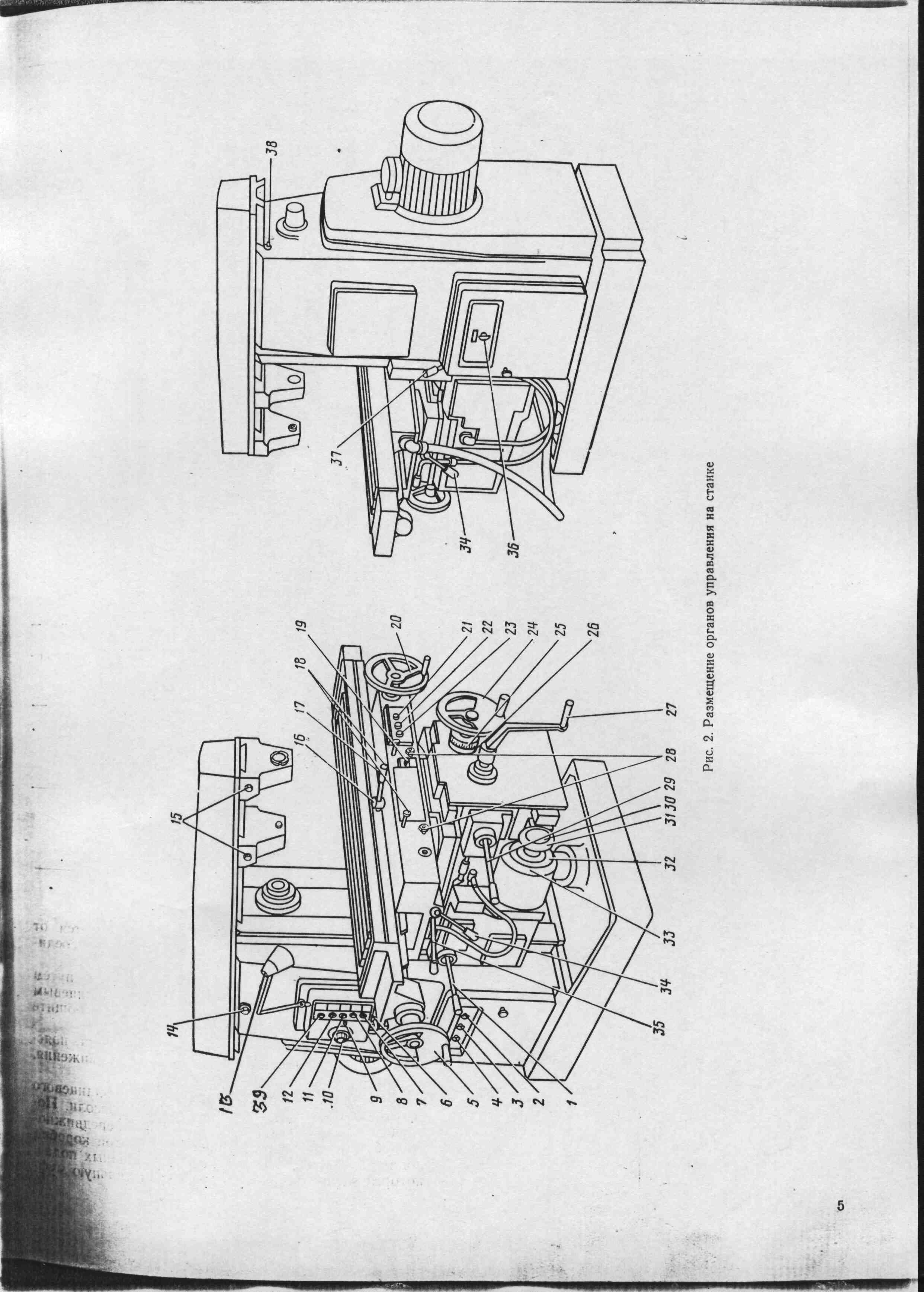

Таблица 1.1 - Устройство и работа изделия его составных частей
Позиции на рис. 2 |
Органы управление и их значения |
2
5;9
7
8
10
11
12
13
15
16
17
18
20
22
24
|
Рукоятка выбора типа резьб и вида работ ( резьб или подачи )
Рукоятка установки чисел оборотов шпинделя.
Рукоятка установки нормального, увеличенного шага резьбы и положения при деление на многозаходные резьбы.
Рукоятка установки правой и левой резьбы и подачи.
Рукоятка ручной поперечной подачи суппорта.
Рукоятка поворота и крепление резцевой головки.
Выключатель местного освещения.
Винт крепления каретки для торцовых работ.
Рукоятка ручного перемещения верхней части суппорта.
Кнопка включения быстрых ходов каретки и суппорта.
Рукоятка управления ходами каретки и суппорта.
Рукоятка крепления пинолы задней бабки.
Выключатель насоса охлаждния.
Вводный выключатель.
Сигнальная лампа включения электросети.
|
Продолжение
таблицы 1.1
25
26
27
29;38
32
34
35
36
39 |
Рукоятка крепления задней бабки к станине.
Маховик перемещения пеноли задней бабки.
Гайка болта дополнительного крепления задней бабки,
Рукоятка управления фрикционом,
Рукоятка включения гаки ходового винта.
Кнопочная станция включения и выключения главного привода.
Махвик ручного перемещения каретки.
Кнопка выключения реечной шестерни при нарезание резьбы
Рукоятка установки велечены подачи и шага резьбы. |
