Асинхронний rs - тригер з прямими входами

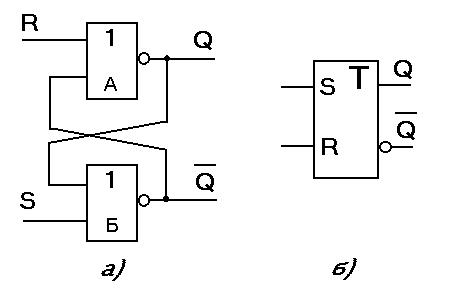

Асинхронний RS - тригер з прямими входами має два інформаційні входи R та S, які використовуються для встановлення його відповідно у стан 0 та 1, а також два виходи: прямий Q та інверсний . Цей тригер побудований на двох логічних елементах ТА-НІ, які об’єднано у контур. Схема та графічне позначення тригера подані на рис. 1а,б відповідно.

Рис. 2

У цій схемі вихід кожного елемента АБО-НІ підключено до одного із входів іншого елемента. Саме таке з’єднання й забезпечує два стійких стани тригера. У RS - тригерах з прямими входами сигналами управління є тільки одиничні рівні сигналів. Взагалі, сигнали, які призводять до перемикання елементів, називають активними, а ті, які не призводять до такого перемикання – пасивними. Для елементів АБО-НІ активним сигналом є сигнал логічної 1.

Алгоритм функціонування тригера може бути наглядно поданий за допомогою таблиці переходів (таблиця 1).

Таблиця1

R

S

Qt

Qt+1

Режим роботи тригера

0

0

0

0

0

1

0

1

Qt

Режим зберігання інформації

0

0

1

1

0

1

1

1

1

Встановлення 1

1

1

0

0

0

1

0

0

0

Встановлення 0

1

1

1

1

0

1

-

-

-

Комбінація заборонена

Висновки:

  1. При S=R=0 тригер залишається у попередньому стані (режим зберігання інформації)

  2. При R=1; S=0 тригер переходить до стану 0 незалежно від попереднього стану. Аналогічно при R=0; S=1 тригер переходить до стану 1 незалежно від попереднього стану

  3. Комбінація вхідних сигналів S=R=1 є забороненою для RS-тригера з прямими входами.

Асинхронний RS-тригер з інверсними входами

Асинхронний RS-тригер з інверсними входами побудований на елементах ТА-НІ. При цьому активним логічним рівнем на його входах є рівень логічного 0, а пасивним – рівень 1. Схема та графічне позначення такого тригера подані відповідно на рисунку 3а,б. Можливі стани тригера показані у таблиці переходів (табл.2).

Т аблиця 2

S

R

Qt+1

0

0

-

0

1

1

1

0

0

1

1

Qt


Рис. 3

Висновки:

  1. При S=R=1 тригер залишається у попередньому стані.

  2. При R=1; S=0 Qt+1=1 і аналогічно при R=0; S=1 Qt+1=0

  3. Комбінація S=R=0 є забороненою.

Самостійна підготовка до виконання лабораторної роботи

  1. Вивчити необхідний теоретичний матеріал.

  2. Виконати практичнi завдання до лабораторної роботи.

  3. Вiдповiсти на контрольнi теоретичнi запитання.

  4. Оформити звіт згідно з вимогами.
