Примеры заполнения таблиц

Название прибора

внешний вид

Принципиальная схема /комплектность

Назначение

правила эксплуатации

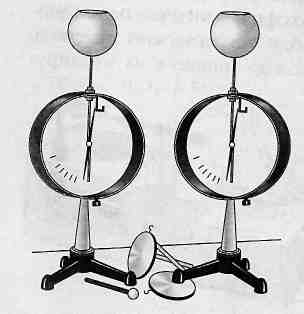

Комплект

электрометров

- два электрометра

- два полых металлических шара-кондуктора диаметром 100 мм

- шар диаметром 50 мм

- два конденсаторных диска с проволочными крючками

- два острия

- проводник-разрядник с изолирующей ручкой

- металлический шарик диаметром 20 мм на изолирующей ручке

Для проведения опытов по электростатике, демонстрации тока в средах, фотоэффекта.

Электрометры должны быть одинаковой чувствительности.

Храниться в сухом помещении.

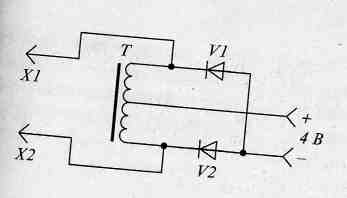

Выпрямитель

ВУ – 4

Двухполупериодная схема со средней точкой.

Для проведения фронтальных лабораторных работ (выходное напряжение 4 В).

Входное напряжение – 42 В. Максимальная допустимая сила тока нагрузки 2 А.

Время непрерывной работы 45 минут, затем перерыв на 10 минут.

№

п/п

название опыта, рисунок и (или) схема,

измерения или наблю­дения, расчеты, выводы

2

Применение гальванометра демонстрационного

а) демонстрация действия фотоэлемента

Эффективнее использовать гальванометр от амперметра.

Сопротивление фотоэлемента порядка _____ Ом

б) демонстрация действия термобатареи

Эффективнее использовать гальванометр от вольтметра.

Сопротивление термобатареи порядка _____ Ом.

Вывод: эффективнее использовать гальванометр от того измерительного прибора, внутреннее сопротивление которого в режиме гальванометра сравнимо с сопротивлением подключаемой цепи или прибора.

№ п/п

Название опыта

Класс

Рисунок

схема

комплектность

Этапы проведения

Техника безопасности

Результаты

Выводы

Методические особенности

1

2

3

4

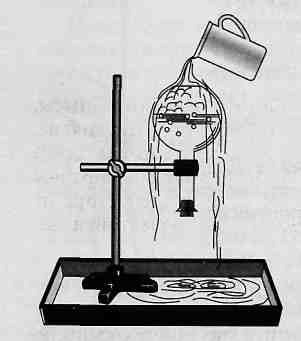

1.Кипение при пониженном давлении.

8, 10 класс

1. Колбу до половины наполнить кипящей водой.

2. Плотно закрыть пробкой, установить на штатив вверх дном.

3. Подождать 2-3 мин.

4. Облить колбу холодной водой.

Кипяток!!

Давление насыщенных паров в верхней части колбы понизится, и вода закипит.

Температура воды должна быть близка к температуре кипения.

За установкой поместить экран.
