Вступ
Системою електропостачання називається сукупність пристроїв для виробництва, передачі і розподілу електричної енергії.
Системи електропостачання промислових підприємств створюються для забезпечення живлення електроенергією промислових приймачів, до яких відносяться електродвигуни різних машин і механізмів, електричні печі, апарати і машини для електричного зварювання, освітлювальні установки і т.і.
Сучасні системи електропостачання промислових підприємств забезпечують необхідну ступінь надійності електропостачання, якість електроенергії на затискачах електроприймачів; забезпечують економію електроенергії та інших матеріальних ресурсів.
Виконання цих завдань забезпечується такими складовими електричних мереж:
лініями електропередачі,
трансформаторними підстанціями,
розподільчими пристроями та комутаційними пунктами,
засобами регулювання напруги,
пристроями для підтримання якості електроенергії.
Автоматизація та телемеханізація мереж електропостачання, впровадження технологічних установок приводять до зменшення втрат електричної енергії.
Цілями курсового проектування є закріплення і систематизація теоретичних знань, отриманих при вивченні дисципліни “Електропостачання промислових підприємств”, набуття практичних навичок проектування систем електропостачання.
1. Розрахунок електричних навантажень цеху
1.1 Вибір схеми цехової мережі
Для електропостачання ливарного цеху доцільно використати радіальну схему. Живлення буде здійснюватись від трьох РП, рівномірно розподілених по цеху. Використовуємо проводи, прокладені в трубах в підлозі. Потужні споживачі (ЕП 8-9, 12-14) заживлюємо безпосередньо від ЦТП
Радіальними називають мережі, в яких для передачі електричної енергії до споживача використовується окрема лінія. В радіальних мережах від розподільного щита ТП відходять лінії живлення щитів станцій управління (ЩСУ), первинних розподільних пунктів (РП) і ЕП великої потужності (більше 55 кВт). В свою чергу, від ЩСУ або первинних РП заживлені вторинні РП і ЕП середньої потужності (10...…55 кВт). Від вторинних РП живляться ЕП малої потужності.

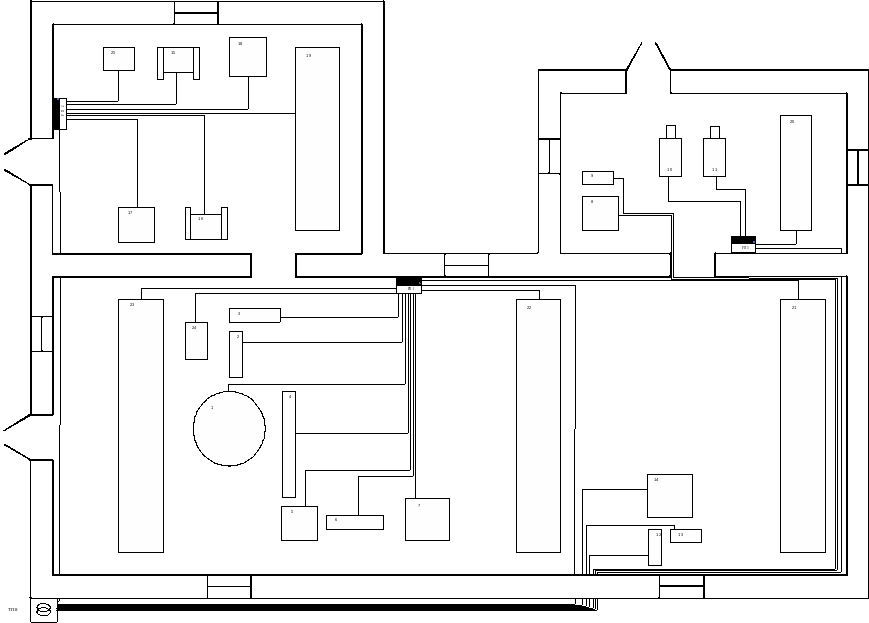

Рисунок
1.1 - План електропостачання ливарного
цеху
1.2 Розрахунок навантажень цехової мережі
Розрахункові навантаження окремих електроприймачів (ЕП) або ліній, від яких живляться два чи три ЕП (I рівень), приймаються рівними номінальним:
Рм = Рн, Qм = Рм tgjн, (1.1)
де Рн - номінальна активна потужність ЕП;
tgjн - номінальний коефіцієнт реактивної потужності.
Номінальні величини визначають за паспортними даними ЕП. Середні навантаження за найбільш завантажену зміну:
,
(1.2)
де tgjci - усереднені значення tgj для даного типу ЕП [1, 2].
kвi- індивідуальний коефіцієнт використання, характерний для даного ЕП;
n - число ЕП.
Значення Км визначають за таблицями Км(ne, Kв).Груповий коефіцієнт використання:
(1.3)
де Рн - номінальна потужність всіх ЕП.
Точний вираз для визначення ефективного числа ЕП:
(1.4)
Отже, визначимо, як приклад середню активну і реактивну потужність ковшового елеватора (ЕП-5):
Рсм = kв•Pн = 0,25×5,1 = 1,275 (кВт); Qсм = Рсм•tgjс = 1,275×0,88= 1,12 (квар).
Визначимо kв для групи електроприймачів РП1:
Знаходимо
коефіцієнт максимума активної потужності
за коефіцієнтами
і
з таблиці 1.1 [1];
де nеф – ефективне число електроприймачів
Із таблиці 1.1 [1]: КМ = 1,2.
Визначимо розрахункову активну потужність, тобто максимальне середнє навантаження за інтервал усереднення 30 хв по РП1.
РмΣ = Км×РсмΣ = 1,2×39,6= 47,53(кВт),
Визначимо розрахункову реактивну потужність:
(кВар).
Визначимо повну розрахункову потужність:
.
Решта розрахунків навантаження цеху проводиться аналогічно. Результати розрахунків заносимо в таблицю 1.1.
Таблиця 1.1- Навантаження цеху
Найменування РП та груп ЕП |
Кількість |
Рн |
Кв |
cos / tg |
Cередня |
ne |
Км |
Розрахункове |
|||||||||
|
потужність |
навантаження |
|||||||||||||||
1 |
2 |
Рн |
4 |
5 |
6 |
6 (1) |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
||||
РРП1 |
|
|
1,кВт |
∑, кВт |
|
|
|
Рсм, кВТ |
Qсм, кВар |
|
|
Рм, кВТ |
Qм, кВар |
Sм, кВА |
|||
групаА |
|
||||||||||||||||
Змішувач чашечний(1) |
1 |
28 |
28 |
0,5 |
0,8 |
0,75 |
14 |
10,50 |
|
|
|
|
|
||||
Транспортер видачі готової суміші від змішувача(2) |
1 |
4 |
4 |
0,65 |
0,85 |
0,62 |
2,6 |
1,61 |
|
|
|
|
|
||||
Транспортер подачі горілої суміші в резервуар(3) |
1 |
5,6 |
5,6 |
0,65 |
0,85 |
0,62 |
3,64 |
2,26 |
|
|
|
|
|
||||
Транспортер подачі горілої суміші в бункер(4) |
1 |
4,7 |
4,7 |
0,65 |
0,85 |
0,62 |
3,055 |
1,89 |
|
|
|
|
|
||||
Елеватор ковшовий(5) |
1 |
5,1 |
5,1 |
0,250 |
0,75 |
0,88 |
1,275 |
1,12 |
|
|
|
|
|
||||
Транспортер подачі горілої суміші в елеватор(6) |
1 |
4,5 |
4,5 |
0,65 |
0,85 |
0,62 |
2,925 |
1,81 |
|
|
|
|
|
||||
Решітка вибивна(7) |
1 |
4,4 |
4,4 |
0,5 |
0,8 |
0,75 |
2,2 |
1,65 |
|
|
|
|
|
||||
Кран-балка(21) |
1 |
9,3 |
9,3 |
0,150 |
0,75 |
0,88 |
2,2 |
1,65 |
|
|
|
|
|
||||
Кран електромістовий(22) |
1 |
27,2 |
27,2 |
0,200 |
0,75 |
0,88 |
1,395 |
1,23 |
|
|
|
|
|
||||
Кран-балка(23) |
1 |
12,5 |
12,5 |
0,150 |
0,75 |
0,88 |
5,44 |
4,80 |
|
|
|
|
|
||||
Глиномішалка(24) |
1 |
3 |
3 |
0,400 |
0,8 |
0,75 |
1,875 |
1,65 |
|
|
|
|
|
||||
Всього РП1 |
11 |
|
108 |
0,366 |
|
|
39,6 |
29,4 |
6,14 |
1,2 |
47,53 |
35,315 |
59,21 |
||||
РРП2 |
групаА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Станок обдирочно-шліфовальний(15-16) |
2 |
15 |
30 |
0,450 |
0,85 |
0,62 |
6,75 |
4,18 |
|
|
|
|
|
||||
Барабан очисний дробомітний(17) |
1 |
36,6 |
36,6 |
0,500 |
0,8 |
0,75 |
18,3 |
13,73 |
|
|
|
|
|
||||
Барабан очисний галтовочний(18) |
1 |
8 |
8 |
0,500 |
0,8 |
0,75 |
4 |
3,00 |
|
|
|
|
|
||||
Кран-містовий(19) |
1 |
23,2 |
23,2 |
0,2 |
0,75 |
0,88 |
4,64 |
4,09 |
|
|
|
|
|
||||
Станок вертикально-свердлильний(25) |
1 |
4,4 |
4,4 |
0,400 |
0,85 |
0,62 |
1,76 |
1,09 |
|
|
|
|
|
||||
Всього РП2 |
6 |
|
79 |
0,475 |
|
|
37,56 |
26,18 |
3,33 |
1,3 |
48,83 |
34,04 |
59,52 |
||||
РРП3 |
групаА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Машина центробіжна 553-2(10) |
1 |
25 |
25 |
0,300 |
0,85 |
0,62 |
7,5 |
4,65 |
|
|
|
|
|
||||
Машина центробіжна 552-2(11) |
1 |
17 |
17 |
0,300 |
0,85 |
0,62 |
5,1 |
3,16 |
|
|
|
|
|
||||
Кран-балка(20) |
1 |
3,5 |
3,5 |
0,150 |
0,75 |
0,88 |
0,525 |
0,46 |
|
|
|
|
|
||||
Всього РП3 |
3 |
|
45,5 |
0,25 |
|
|
13,1 |
8,27 |
2,23 |
3 |
39,38 |
24,815 |
46,542 |
||||
|
Піч індукційна з електрообладнанням(8-9, 12-14) |
5 |
130 |
650 |
0,65 |
0,55 |
1,52 |
422,5 |
641,56 |
|
|
|
|
|
|||
|
Група А всього |
25 |
|
906 |
0,6 |
|
|
506 |
701,3 |
9,15 |
0,9 |
455,4 |
631,17 |
778,3 |
|||
|
Всього по цеху |
25 |
|
906 |
0,6 |
|
|
506 |
701,3 |
9,15 |
0,9 |
455,4 |
631,17 |
778,3 |
