6 Инструменты и материалы, применяемые при монтаже элементов сау.

При монтаже приборов и средств автоматизации применяется самый разнообразный инструмент - как серийно выпускаемый промышленностью, так и специально разработанный для этих целей.

Монтаж электропроводок и установок связан с выполнением таких трудоемких работ, как устройство в стенах и межэтажных перекрытиях гнезд для приборов скрытой проводки, пробивка сквозных отверстий, борозд,

затяжка проводов в трубы, соединение жил и т.п. Эти работы могут выполняться ручным инструментом или механизированными средствами и приспособлениями.

Для оконцевания токопроводящих жил наконечники, а также соединения их в гильзах путем опрессования служат гидравлические (например ПГЭ-1),

пороховые прессы и пресс – клещи (например ПК-1). Клещи состоят из прессующей части, блокирующего устройства и рукояток. Для оконцевания и соединения опрессованием проводов различных соединений в прессующей части клещей устанавливают сменные пуансоны и матрицы, соответствующие прессуемыми деталями. Опрессование происходит при сжимании рукояток

клещей, при этом пуансон и матрица, обжимая находящуюся между ними гильзу или наконечник, прочно соединяют их с проводником.

Многооперационные клещи универсальные КУ-1 и комбинированные КН-5 служат для удаления изоляции, зачистки, изгибания и т.п. концов проводников. Первые применяют при монтаже электропроводок проводами ППВ, АППВ, АПН и др. Они заменяют кусачки, плоскогубцы, круглогубцы и монтерский нож. Клещами КН-5 при прокладке кабелей СРГ (АСРГ), НРГ (АНРГ), ВРГ(АВРГ), ВВГ, АВВГ и др. можно выполнять до пяти операций.

При прокладки проводов в трубах приходиться гнуть большое количество стальных труб, а затем затягивать в них провода. Эти работы выполняются с помощью ручного или гидравлического трубогиба – механизма, предназначенного для гнутья тонкостенных труб. Существует гидротрубогибы для изгибания труб диаметром до 20 мм и другого типа для изгибания труб

диаметром до 50 мм.

Труборезом отрезают излишнюю часть трубы, выходящей из строительных конструкций – перекрытий, фундаментов и др. Необходимость такой резки диктуется оклонениями размеров при строительстве. Труборез состоит из электрошлифовальной машины и корпуса, внутри которого размещены суппорт с винтовой подачей, абразивный диск и зажимное устройство для закрепления механизма на отрезаемой трубе соединение жил и т.п. Эти работы могут выполняться ручным инструментом или механизированными средствами и приспособлениями.

Электрические шлифовальные машины.

Шлифовальные машины предназначены для зачистки сварных швов, штамповок, очистки металлических конструкций от ржавчины и старой краски,

для зачистки концов труб и листового металла перед сваркой, а также для резки труб и перфоизделий с помощью абразивного круга (за исключением плоскошлифовальных машин). Шлифовальные машины выпускается нескольких моделей – прямые, угольные и с гибким валом.

Рисунок – 2. Шлифовальные машины: 1 – армированный абразивный круг; 2 – корпус; 3 – выключатель.

Набор слесарного инструмента.

Предназначен для монтажа опорных и несущих конструкций трубных и

электрических проводок. Инструменты входящие в набор, укладывают футляр.

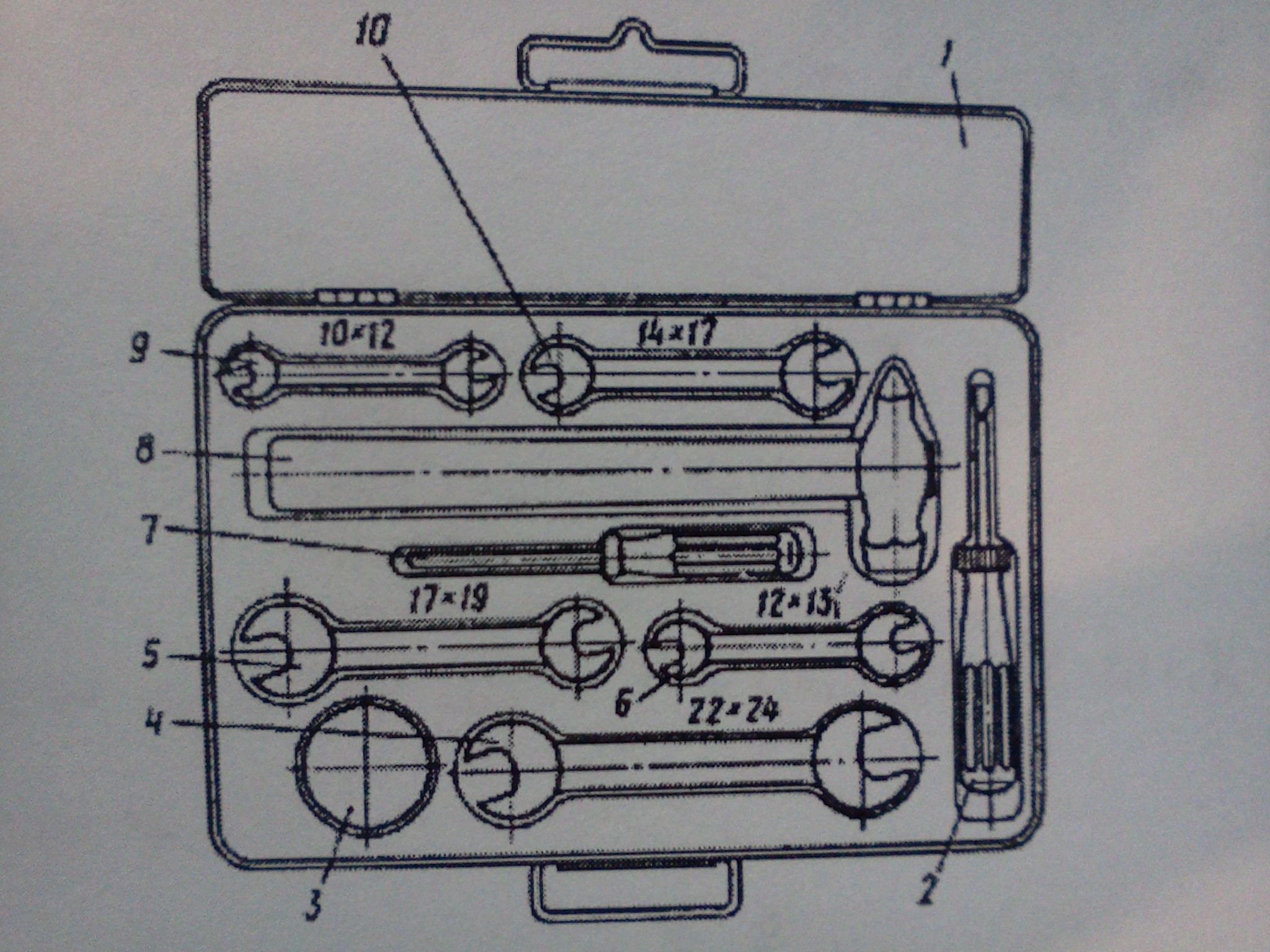

Рисунок - 3. Набор слесарного инструмента:

1 - футляр; 2 – отвертка слесарно – монтажная; 3 – рулетка (1м); 4 – ключ

22х24 (2 шт.); 5 – ключ 17х19; 6 – ключ 12х13; 7 – отвертка с крестообразным шлицем; 8 – молоток 400 г; 9 – ключ 10х12; 10 – ключ 14х17

Труборез для стальных труб.

Труборез предназначен для резки стальных труб диаметром от 15 до 50 мм под прямым углом к оси трубы. Габаритные размеры трубореза 400х100х45мм, масса 2,6 кг.

Рисунок - 4. Труборез для стальных труб: 1 – ролик; 2 – корпус; 3 – нож;

4 – ручка-винт с рычагом для подачи ножа

Труборез для медных труб.

Труборез предназначен для резки медных туб диаметром 8, 10, 12мм. Габаритные размеры трубореза 176х57х45 мм, масса 0,35кг.

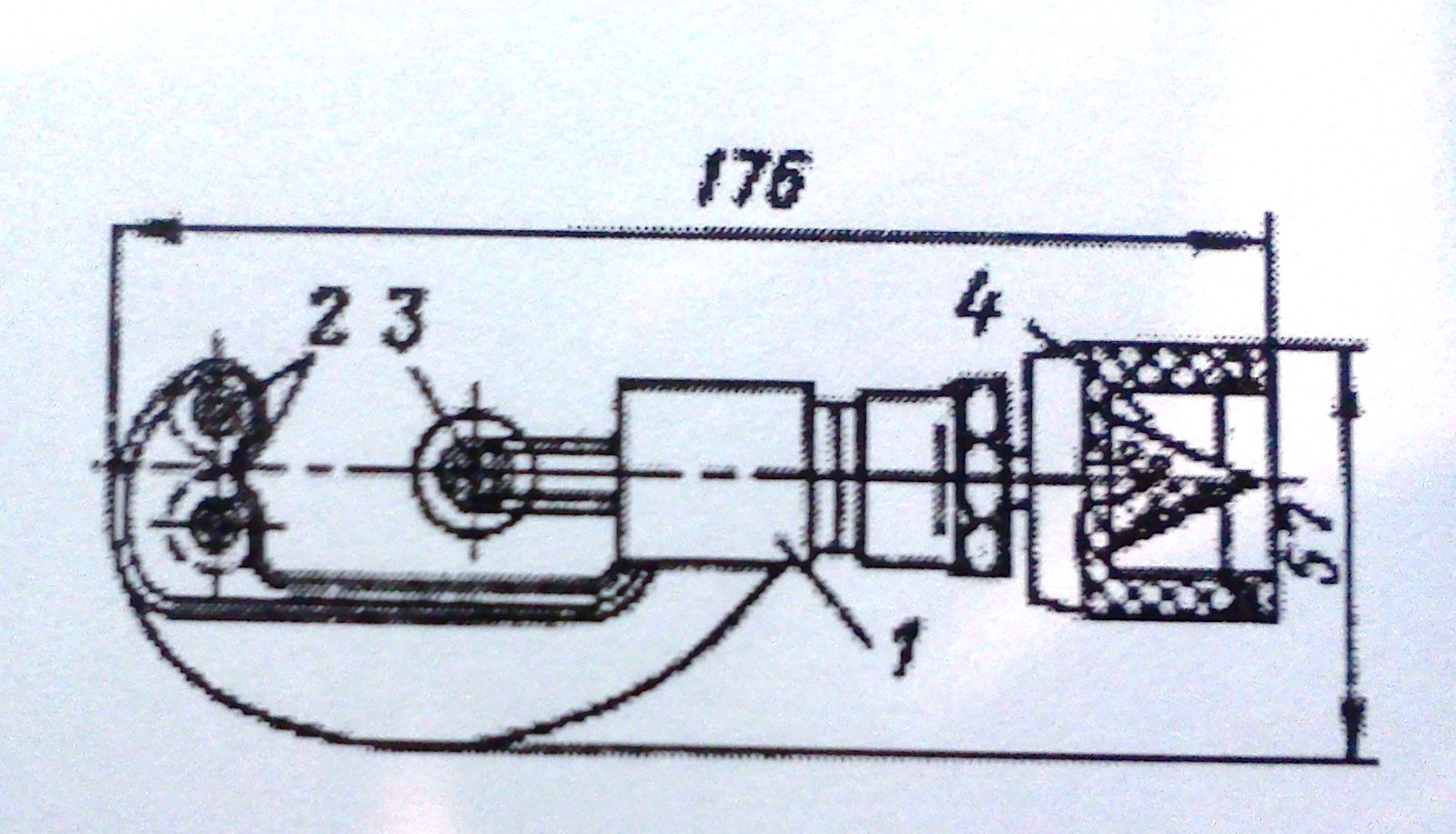

Рисунок - 5. Труборез для медных труб: 1 – корпус; 2 - ролики (2шт.); 3 - нож;

4 – головка с райбером.

Трубогибы ручные.

Для изгиба труб в зоне монтажа применяют ручные трубогибы.

Рисунок - 6. Трубогиб для медных труб: 1 – рычаги (2шт.); 2 – обжим; 3 – ролик; 4 – крюк для захвата трубы

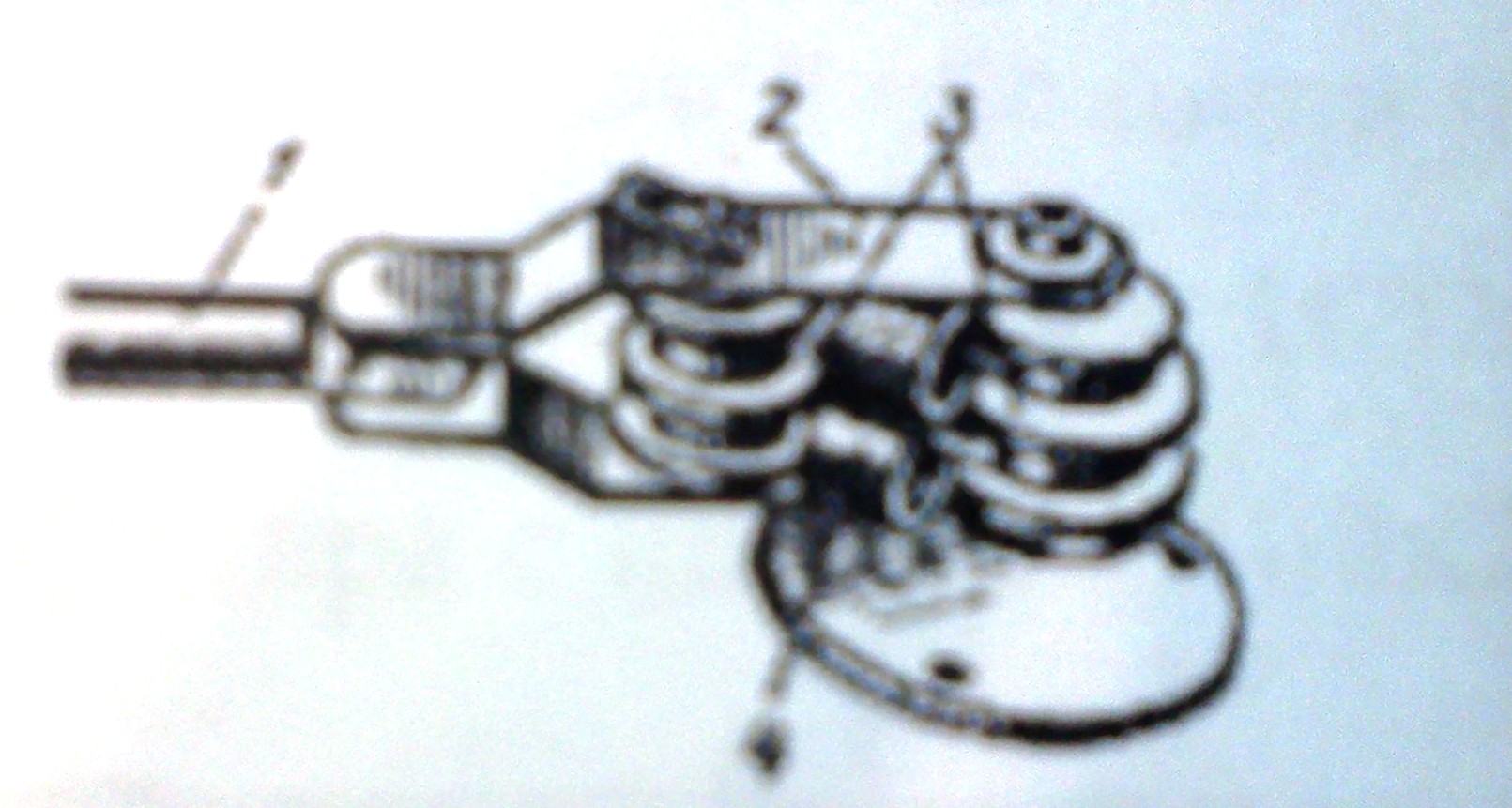

Рисунок - 7. Трубогиб пычажный ТРР -3

При гибки на трубогибе рычажном ТРР-3 конец трубы вводиться между роликами 3 и закрепляется крюком 4. Поворачивая обойму 2 с роликами при помощи рычага 1 вокруг неподвижного ролика, изгибают трубу радиусом, равным радиусу неподвижного ролика. Трубогиб крепят к основанию при помощи четырех болтов М12 и комплектуют сменными роликами.

Перед началом работы в условиях монтажной площадки трубогиб ТР10-16 устанавливают на металлоконструкции, с помощью струбцины и закрепляют специальным винтом. Затем устанавливают рукоятку в гибочный шаблон трубогиба, а удлинитель вставляют в рукоятку трубогиба.

Нож для надрезания полимерной оболочки кабеля.

НКП-2. Нож предназначен для надрезания и снятия полимерной оболочки кабеля при производстве монтажных работ.

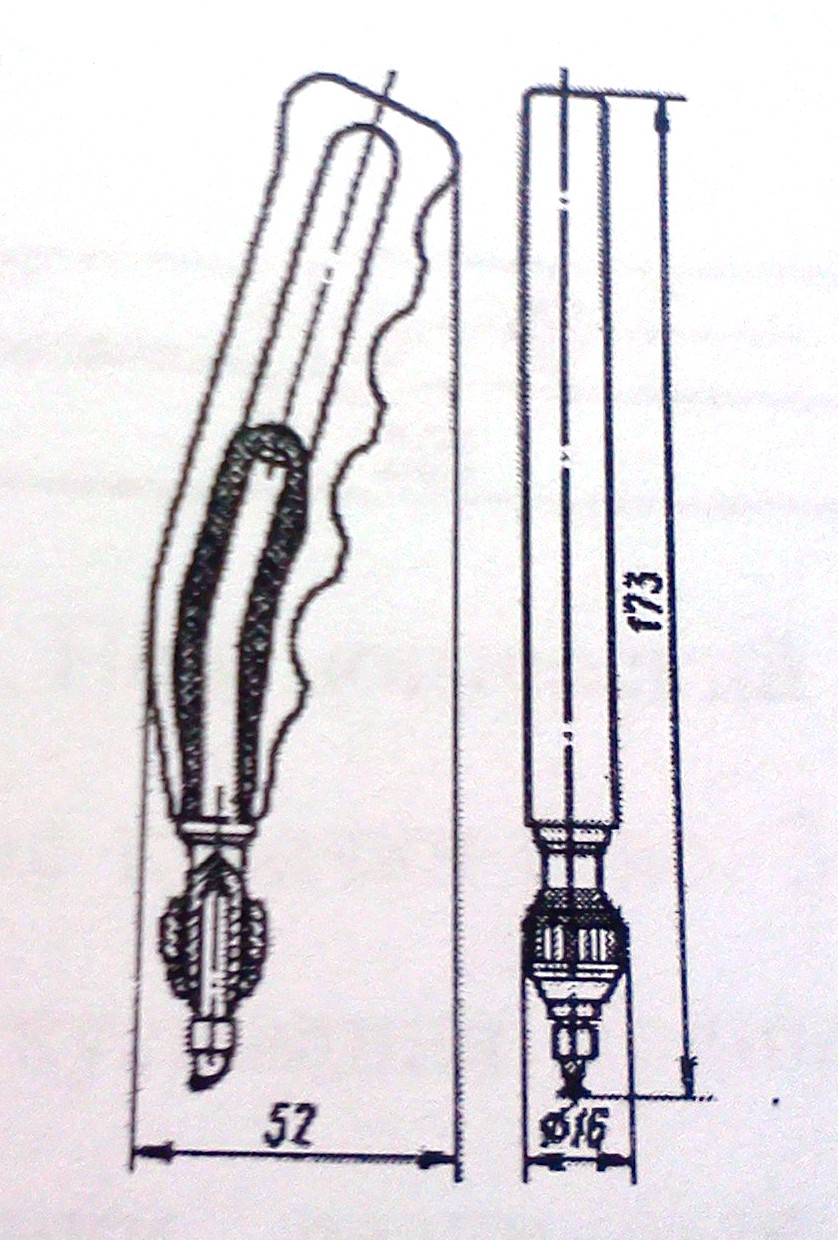

Рисунок - 8. Нож для надрезания полимерной оболочки кабеля НКП-2

Набор инструментов электромонтажника НЭ2.

Набор инструментов укладывают в фултляр. Размеры футляра с набором 400х260х42 мм, масса 4,2 кг.

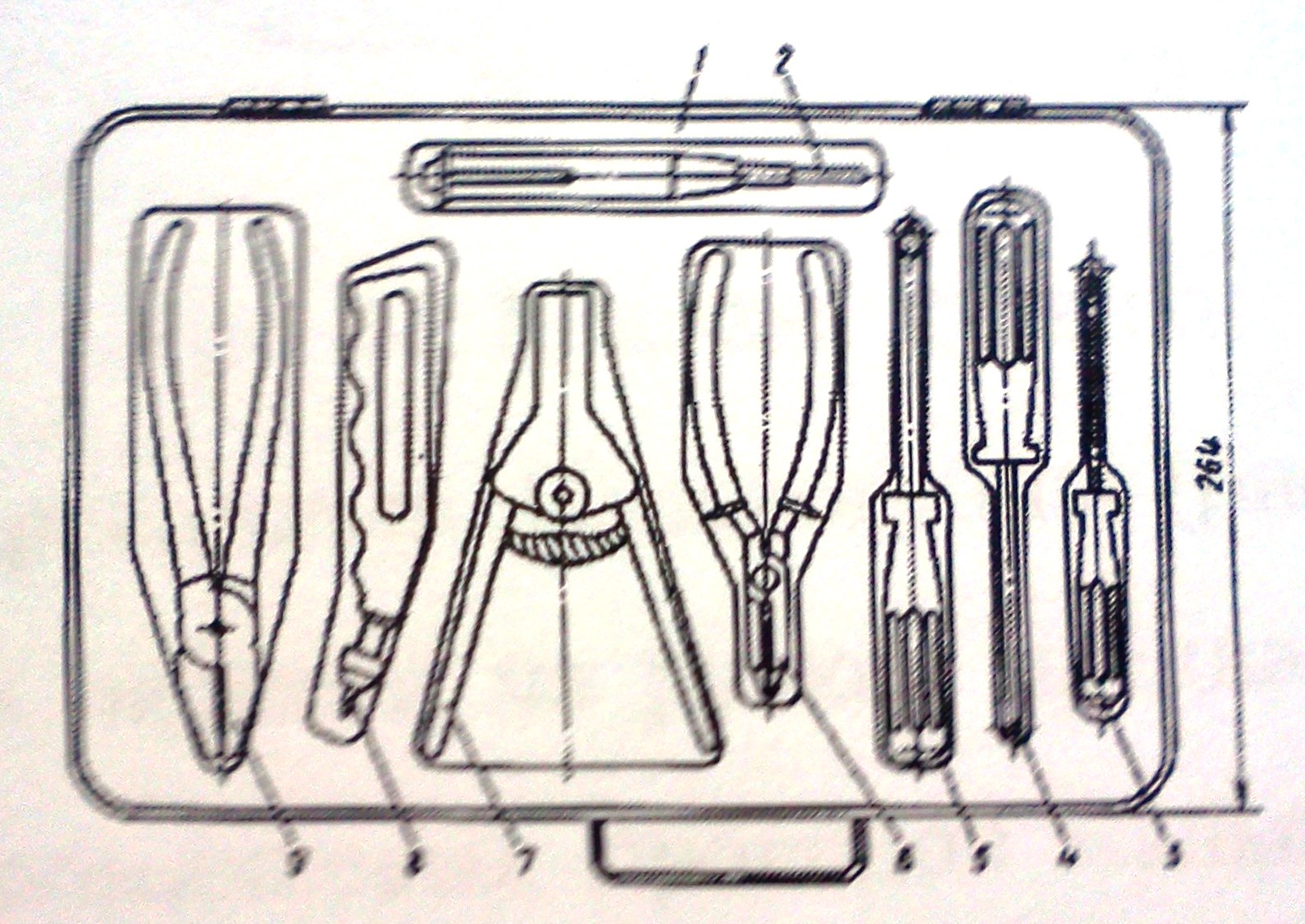

Рисунок - 9. Набор инструментов электромонтажника НЭ-У2: 1- футляр; 2- индикатор напряжения с отверткой ИНО-1М; 3- отвертка слесарно-монтажная; 4- отвертка диэлектрическая; 5- отвертка с крестообразным шлицем; 6-клещи КК-2М; 7- клещи ККСИ; 8- нож НКП-2; 9- плоскогубцы комбинированные.

Набор инстумента электромонтажника НЭУ2. Набор поставляется в чемодаме. Для удобства пользования набором в чемодан укладывают сумку с наиболее часто используемыми инструментами. В комплект набора входят по 1 шт.: инструмент для снятия изоляции МБ-1ЗУ1; очки защитные открытые 02; пробник УП-71У3; метр складной металлический; отвертки 4 шт.; магнит постоянный 2 шт.; ключи гаечные ККБ-8 4 шт.

Нож монтерский.

Нож НМ-ЗУ1 предназначен для снятия изоляции с проводов, кабелей, для зачистки жил и других аналогичных электромонтажных работ. Габаритные размеры в развернутом виде 205х11х24 мм, в сложенном виде 120х11х32 мм,

масса 0,17 кг.

Рисунок - 10. Нож монтерский НМ-ЗУ1

Боковые кусачки.

Б оковые кусачки с эластичными чехлами на ручках предназначены для откусывания медных и алюминиевых проводов малых сечений при выполнении различных электромонтажных работ. Габаритные размеры 155х18х55 мм, масса 0,33кг.

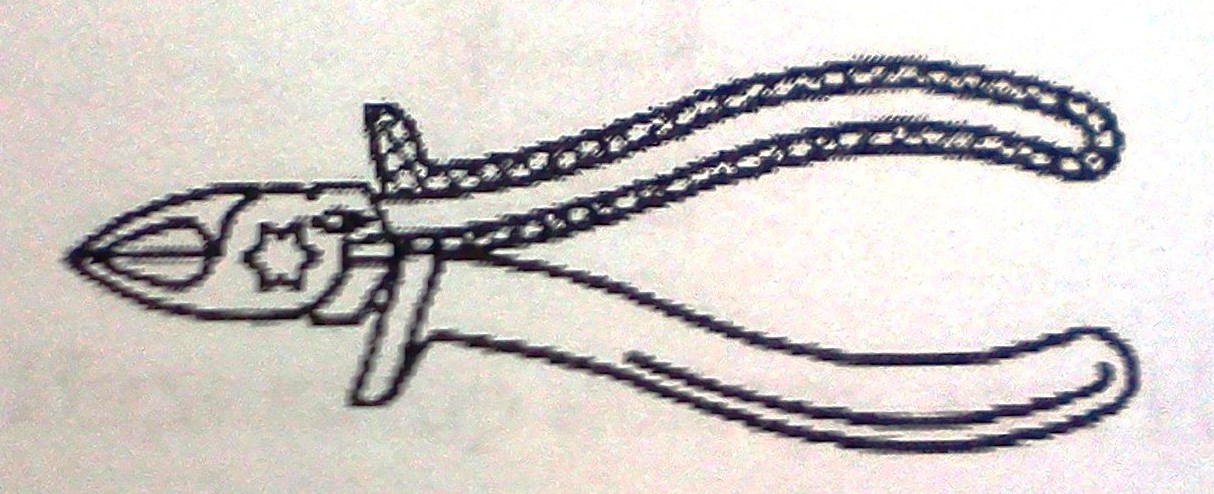

Рисунок - 11. Боковые кусачки

Плоскогубцы универсальные.

Плоскогубцы универсальные монтажные с эластичными чехлами на ручках предназначены для зажима и откусывания медных и алюминиевых проводов малых сечений. Габаритные размеры 204х66х23 мм, масса 0,386 кг.

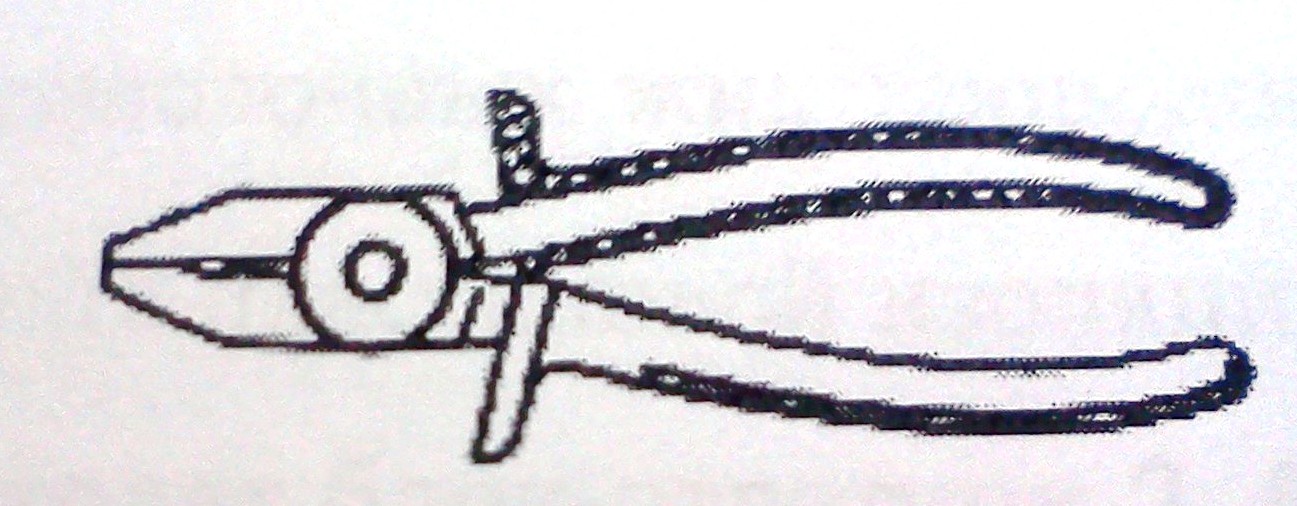

Рисунок -12. Плоскогубцы универсальные

Отвертки с пластмассовой ручкой.

Отвертки применяют для различных видов электромонтажных работ, выпускают по ГОСТ 17199-71.

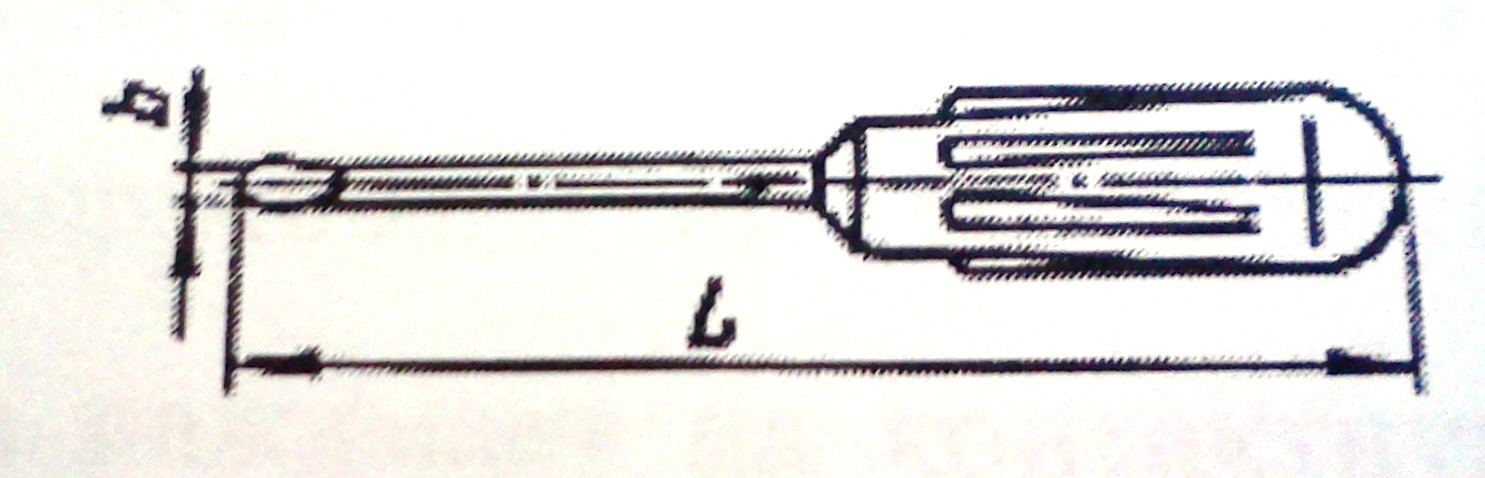

Рисунок – 13. Отвертка с пластмассовой ручкой

Индикатор номера жил ИНЖ-1.

Индикатор номера жил ИНЖ-1 предназначен для отыскания тождественных жил многожильных кабелей и проводных жгутов перед подключением их электроаппаратуре. Индикатор имеет цифровую индикацию, исключающую неопределенность считывания номера жилы.

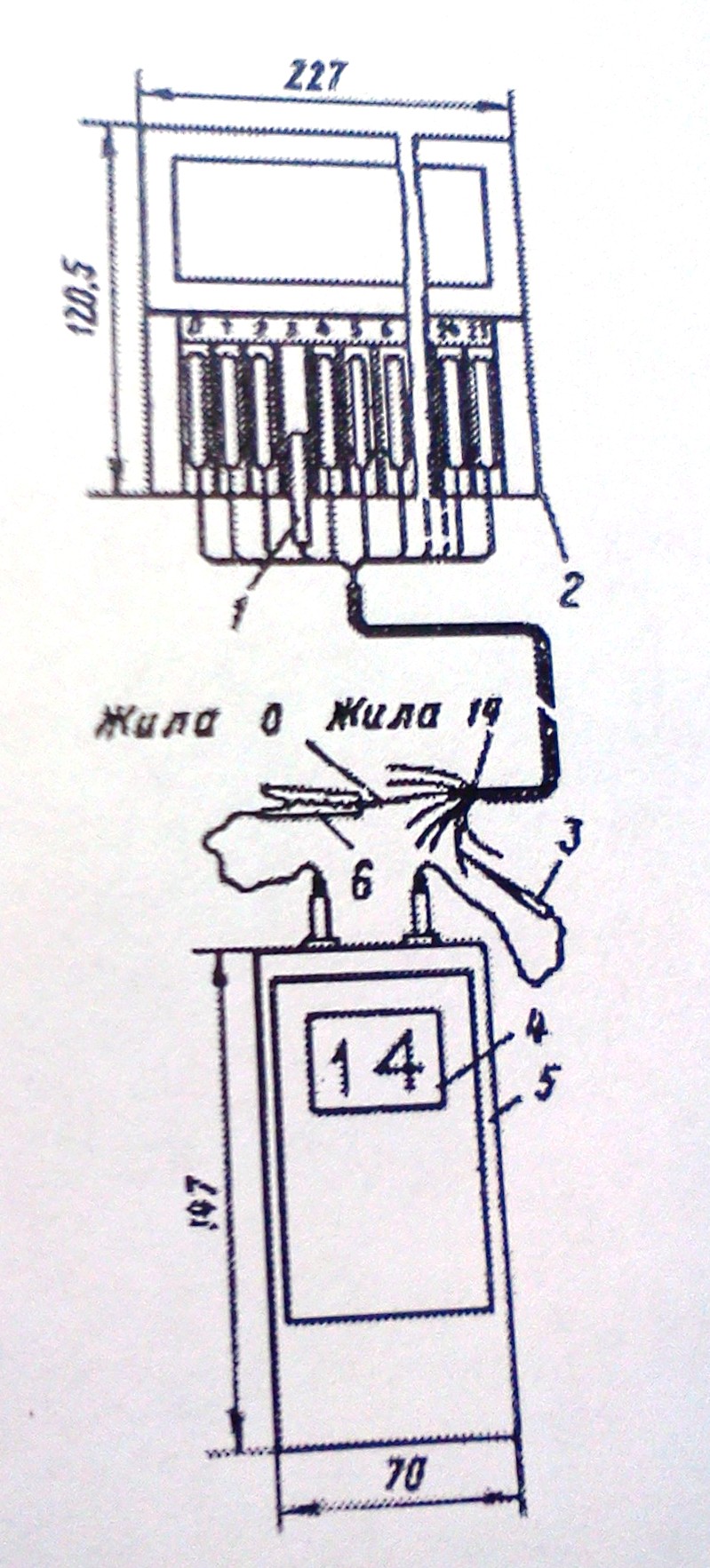

Рисунок – 14. Индикатор номера жил ИНЖ-1

Питание индикатора производится от встроенного герметичного аккумулятора 7Д-01 с номинальным напряжением 8,4В, обеспечивающего без подзарядки прозвонку более 200 цепей. Прозвонка кабеля производится одним человеком и вохможна даже без предварительной зачистки изоляции отдельных жил. Зажимы индикатора рассчитаны на подключение к ним медных и алюминиевых одно- и многопроволочных жил проводов или кабеля сечением от 0,35 до 2,5 мм в резиновой или пластиковой изоляции.

В комплект индикатора входят блок-ответчик 2, блок индикации 5 и два

соединительных шнура. Блок-ответчик не имеет,собственного питания и размещается на необслуживаемом конце проверяемого кабеля. Блок-ответчик

имеет 52 зажима, расположенных в два ряда. В верхнем ряду расположены зажимы О, 1, 2 -24 и 25, а в нижнем ряду - 26, 27 - 50 и 51. Жилы кабеля без зачистки изоляции на 10-15 мм вводят в гнезда, расположенные под зажимами,

после этого планку зажима поворачивают на 180° вокруг оси, общей для всех зажимов. При повороте планка нажимает на контактную пластину с острым загнутым концом, который просекает изоляцию жилы, обеспечивая надежный

контакт с металлом подключенной жилы. Планка зажима 1 показана в повернутом положении. К зажимам блока-ответчика присоединяют жилы кабеля в соответствии с выбранной произвольно нумерацией. К зажиму О подсоединяют жилу, выбранную в качестве общей нулевой. Блок индикации, имеющей табло цифровой индикации 4 и источник питания, подключают на противоположном конце кабеля, причем общий провод блока должен бьггь подсоединен к общей жиле О кабеля с помощью зажима 6 типа «крокодил».

Все электрические цепи индикатора находятся в обесточенном состоянии до момента касания щупом 3 с прозваниваемой жилы кабеля. Прибор не имеет выключателя питания и настроечных органов. Энергию аккумулятор расходует только в момент определения номера жилы кабеля.

7 Описание функциональной и принципиальной схем автоматизации с их вычерчиванием. Спецификация на средства автоматизации по принципиальной схеме.

Все команды подаются с ПУ. На ПУ расположены все органы управления и сигнализации. Все команды подаются с ПУ и через кабельную систему на щит управления, одновременно идут сигналы с датчиков положения АD1, AD2, AD3. На щите управления формируются команды, которые и идут на исполнительные механизмы для работы манипулятора.

8 Краткое описание микропроцессорной техники, применяемой на объекте практики. Правила обслуживания микропроцессорной техники.

Измерители – регуляторы одноканальные ТРМ201(рисунок 8) предназначены для измерения и автоматического регулирования температуры (при использовании в качестве первичных преобразователей), а также других физических параметров, значение которых первичными преобразователями может быть преобразовано в унифицированный сигнал постоянного тока или напряжения. Информация о любом из измерительных физических параметров отображается в цифровом виде на встроенном четырехразрядном цифровом индикаторе.

Приборы могут быть использованы для измерения и регулирования технологических параметров в различных отраслях промышленности, коммунального и сельского хозяйства. Прибор позволяет осуществлять следующие функции:

• Измерение температуры и других физических величин (давления, влажности, расхода уровня) с помощью стандартных датчиков;

• Регулирование измеряемой величины по двухпозиционному (релейному) закону;

• Вычисление квадратного корня из измеряемой величины при работе с датчиками, имеющими унифицированный выходной сигнал тока или напряжения;

• Отображение текущего значения измеряемой величины на встроенном светодиодном цифровом индикаторе;

• Формирование выходного тока 4…20 мА для регистрации измеряемых данных или управления исполнительными механизмами по П - закону;

• Регистрация данных на ПК и установление конфигурации прибора с компьютера через интерфейс RS – 485;

• Дистанционное управление регулятором.

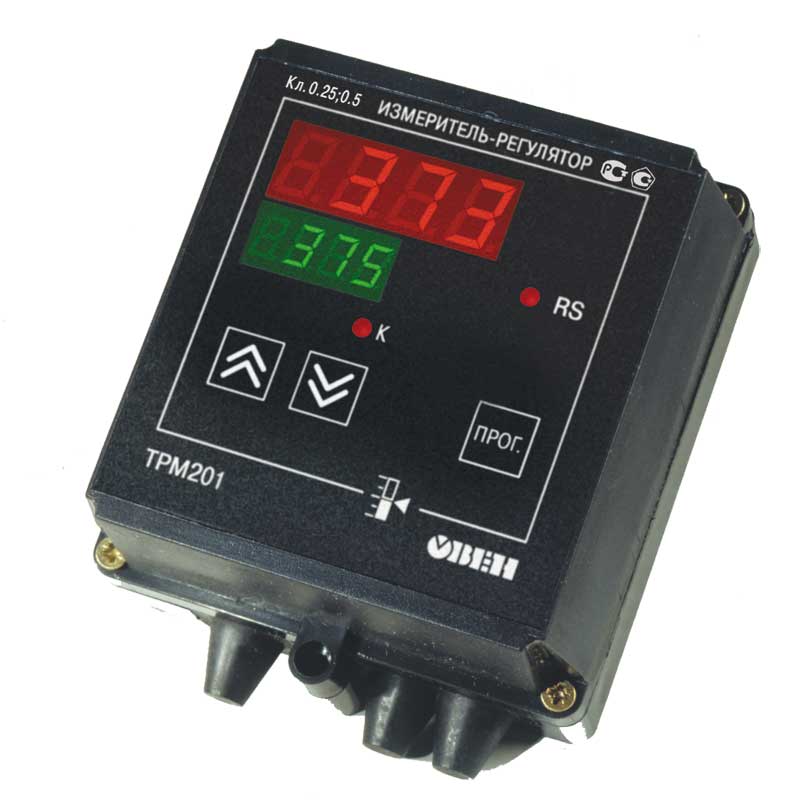

Рисунок - 17. Терморегулятор ТРМ201

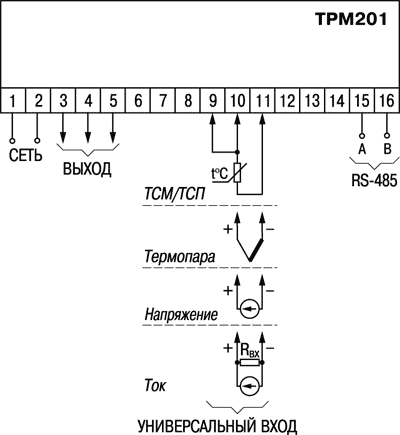

Рисунок - 18. Схема соединений ТРМ201
