2.5 Построение таблиц
Цифровой расчётный материал пояснительной записки оформляется, как правило, в виде таблиц. Таблицы применяют для лучшей наглядности и удобства сравнения показателей.
Таблицу в зависимости от её размера, помещают под текстом, в котором впервые дана ссылка на неё, или на следующем листе, а при необходимости, в приложении к пояснительной записке.
Допускается помещать таблицу вдоль длинной стороны листа пояснительной записки. В данном случае таблица выполняется на отдельном листе.
Оформление таблиц в проекте должно соответствовать ГОСТ 2.105-95 (2001) и ГОСТ 7.32-2001.
Название таблицы, при его наличии, должно отражать ее содержание, быть точным, кратким. Название таблицы следует помещать над таблицей слева, без абзацного отступа в одну строку, и выполнять строчным шрифтом, кроме первой прописной буквы.
Таблицы, за исключением таблиц приложений, нумеруют арабскими цифрами сквозной нумерацией. Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой.
Рисунок 2.3 – Пример выполнения кинематической схемы
Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Если в тексте ПЗ одна таблица, то она должна быть обозначена «Таблица 1» или «Таблица В.1», если она приведена в приложении В.
Цифровой материал, как правило, оформляют в виде таблиц в соответствии с рисунком 2.4.
Т

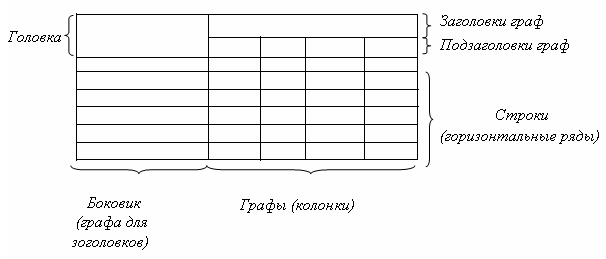

Рисунок 2.4 – Порядок оформления и составления части таблицы
Заголовки граф и строк таблицы пишут с прописной буквы, а подзаголовки граф – со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков таблиц точки не ставят. Заголовки и подзаголовки граф указывают в единственном числе. Допускается применять размер шрифта в таблице меньший, чем в тексте.
Таблицы слева, справа и снизу, как правило, ограничивают линиями. Головка таблицы должна быть отделена линией от остальной части таблицы. Горизонтальные и вертикальные линии, разграничивающие строки таблицы, допускается не проводить, если их отсутствие не затрудняет пользование таблицей. Не допускается разделять заголовки и подзаголовки боковика и граф таблицы диагональными линиями.
Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф.
Высота строк таблицы должна быть не менее 8 мм. Таблицу с большим количеством строк допускается переносить на другой лист. При переносе части таблицы на другие листы слово «Таблица», ее номер и название помещают только над первой частью таблицы. Над другими частями таблицы пишут слово «Продолжение таблицы» с указанием номера таблицы.
В каждой части таблицы повторяют ее головку и боковик. При делении таблицы на части допускается ее головку или боковик заменять соответственно номером граф и строк. При этом нумеруют арабскими цифрами графы и (или) строки первой части таблицы.
Нижнюю горизонтальную черту, ограничивающую таблицу, за исключением последней части таблицы, не проводят.
Графу «Номер по порядку» в таблицу включать не допускается. Нумерация граф таблицы арабскими цифрами допускается в тех случаях, когда в тексте документа имеются ссылки на них, при делении таблицы на части, а также при переносе части таблицы на следующий лист.
При необходимости нумерации показателей, параметров или других данных порядковые номера следует указывать в первой графе (боковике) таблицы непосредственно перед их наименованием. Перед числовыми значениями величин и обозначением типов, марок и т.п. порядковые номера не проставляют.
