4.3. Расчет нагрева металла
Для облегчения расчета нагрева металла по приложению 8 для заданной марки стали строится зависимость теплосодержания i, (кДж/кг) и коэффициента теплопроводности λ, (Вт/м·°С) от температуры (рис. 5, 6).
Среднемассовая конечная температура заготовки:
,
°C,
(18)
где ∆t3 = 50 °C - заданный конечный перепад температур в заготовке.
Удельный тепловой поток к поверхности металла в конце нагрева:
Вт/м2.
(19)
где λ - коэффициент теплопроводности металла при температуре tм3, Вт/(м·К); S – геометрическая толщина металла, м.

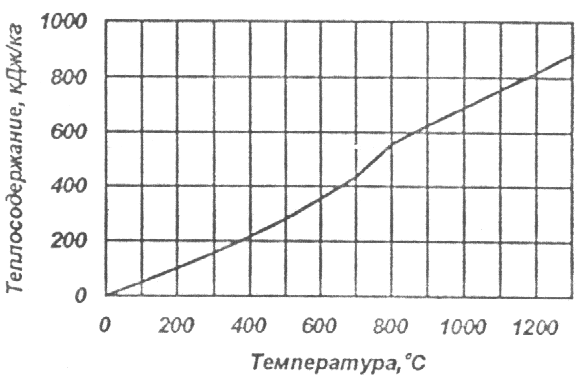

Рис. 5. Зависимость теплосодержания углеродистой стали от температуры.
Рис. 6. Зависимость теплопроводности углеродистой стали от температуры.
Расчетная температура газов в сварочной зоне:
°C.
(20)
Коэффициент использования химической энергии топлива (КИТ) в сварочной зоне:
(21)
где
- количество тепла, уносимого уходящими
газами из сварочной зоны,
кДж/м3,
(22)
где
- энтальпия продуктов сгорания,
соответствующая температуре
,
кДж/м3;
- количество тепла, излучаемого из
сварочной зоны в методическую,
= qизл·Fcв-мет , кВт, (23)
где qизл - удельный тепловой поток излучения из сварочной зоны в методическую равный 100 -150 кВт/м2;
Fcв-мет - площадь поперечного сечения рабочего пространства на границе сварочной и методической зон,
Fcв-мет = D·2·hмет, м2; (24)
Мобщ - общая тепловая мощность печи,
Мобщ= G·b/3600, кВт, (25)
где b - удельный расход тепла (для предварительного расчета принимаем b = 2500 кДж/кг);
G - производительность печи, кг/ч.
Для обеспечения удовлетворительных технико-экономических показателей работы печи КИТ в сварочной зоне не должен быть меньше 0,3 – 0,35. В том случае, если принятый подогрев воздуха не обеспечивает при данной калорийности топлива указанных значений, необходимо повысить температуру подогрева воздуха или предусмотреть подогрев газа.
Коэффициент использования химической энергии топлива в печи:
,
(26)
где Qyx - количество тепла, уносимого уходящими газами из печи,
Qyx =Vг·iyx, кДж/кг (кДж/м3), (27)
где iyx - энтальпия продуктов сгорания, соответствующая температуре tyx, кДж/м3.
Изменение теплосодержания металла в печи:
∆i = i3 – i0, кДж/кг, (28)
где i0, i3 - теплосодержание металла, соответствующее начальной t0 и конечной tм3 температурам, кДж/кг.
Изменение теплосодержания металла вместе с образовавшейся окалиной:
∆i' = [(100 - δ) - ∆i + δ·Сок· (tп3 - t0) ·m - 5650· δ]/100 %, кДж/кг, (29)
где δ - угар металла, δ = 2%;
Cок - теплоемкость окалины, Сок = 1 кДж/(кг·К); m - коэффициент, учитывающий сколько окалины Fе3О4 (кг) образуется от окисления 1 кг железа m = 1,38.
Приращение теплосодержания металла в методической зоне
∆iI = ∆i'·( l -ηкитсв/ηкит ), кДж/кг. (30) Приращение теплосодержания в сварочной зоне
∆iII = i3 - ∆iI, кДж/кг.
(31)
Нагрев металла в методической зоне (участок I)
Для расчета нагрева металла в методической зоне определяются:
удельный тепловой поток в начале зоны:
Вт/м2,
(32)
удельный тепловой поток в конце зоны:
Вт/м2,
(33)
где
- средняя температура металла в конце
методической зоны, соответствующая его
теплосодержанию i1=i0
+ ∆iI, найденная
по графику на рис. 5, К;
λ - теплопроводность металла, соответствующая температуре , Вт/(м2·К).
Уравнение для q1 решается
методом последовательных приближений.
В первом приближении находим q1',
полагая, что член
.
Затем, подставив полученное значение
q1', получаем уточненное q1".
Окончательное значение q1
определяется после подстановки в
уравнение q1".
Тогда температура поверхности металла в конце зоны:
tп1 = tм1 + q1·S/3·λ, °C. (34)
Перепад температур по сечению металла в конце зоны:
∆t1 = q1·S/2·λ, °C. (35)
Температура оси металла в конце зоны:
tc1 = tп1 - ∆t1, °C. (36)
Средний тепловой поток в методической зоне:
,
Вт/м2.
(37)
Время нагрева металла в методической зоне:
час,
(38)
где ρ - плотность металла, кг/м3; ρ = 7800 кг/м3;
kф - коэффициент формы (для пластины kф = 1).
Участок сварочной зоны с монолитным подом (участок II")
Время нагрева металла на участке сварочной зоны с монолитным подом
час,
(39)
где
- длина монолитного пода (обычно 4 – 6
м).
Чтобы определить параметры металла в начале участка, необходимо найти критерии Био и Фурье. Критерий Фурье:
,
физические константы принимаем при среднемассовой конечной температуре tм3:
коэффициент температуропроводности:
м2/час,
где теплоемкость металла:
c = i3/tм3, кДж/(кг·К);
коэффициент теплопроводности λ берется из рис. 6;
ρ - ???? Критерий Био:
где α - коэффициент теплоотдачи в конце нагрева:
α = qз/(tсв - tп3), Вт/м2·К. (40)
С помощью приложения 9 по значениям
критериев Bi и Fo определяется величина
и вычисляется перепад температур в
начале участка:
,
°C.
(41)
Удельный тепловой поток в начале участка:
q2 = 2·λ·∆t2/S, Вт/м2, (42)
коэффициент теплопроводности λ берется при температуре tм3.
Температура поверхности металла при переходе на монолитный под:
°С.
(43)
Среднемассовая температура металла:
tм2 = tп2 - 2·∆t2/3, °С. (44)
Температура на оси заготовки:
tc2 = tп2 - ∆t2, °С. (45)
Участок сварочной зоны с двухсторонним обогревом (участок II')
Средний тепловой поток на участке:
,
Вт/м2.
(46)
Теплосодержание металла в конце участка i2, соответствующее температуре tм2 определяется по рис. 5.
Приращение теплосодержания на участке:
∆iII' = i2 - ∆i1, Дж/кг. (47)
Время нагрева на участке:
,
час.
(48)
Общее время нагрева:
τ = τ1 + τ2 + τ3, час. (49)
Удельная продолжительность нагрева:
z = 60·τ /(2·S·100), мин/см. (50)
