Лабораторна робота № 6
Дослідження резонансного підсилювача ВЧ сигналів.
Мета роботи: Ознайомитись з порядком зняття АЧХ і АХ, розрахунком коефіцієнта частотного спотворення М, коефіцієнта підсилювання К та динамічного діапазону Д.
Прилади і обладнання:
Досліджуємий підсилювач - 1 шт
Генератор ГЗ -118 – 1 шт
Осцилограф С1-55 – 1 шт
Опис лабораторної установки
Схема лабораторної установки показана на рис.1 Джерелом сигналу є генератор низькочастотного гармонічного сигналу підключений до входу підсилювача. Амплітудне значення напруги на виході підсилювача вимірюється за допомогою осцилографа.
Схема електрична принципова

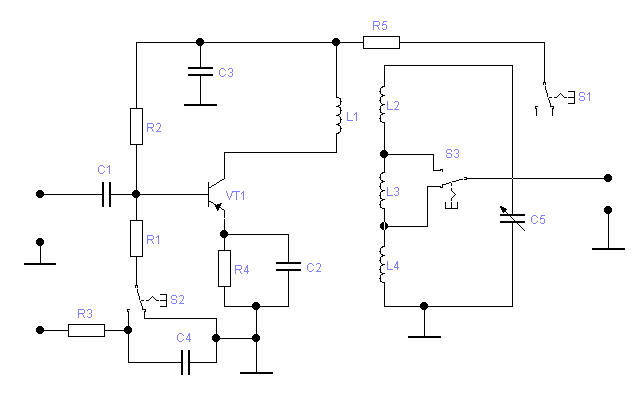

Рис. 1. Схема резонансного підсилювача
План виконання роботи
1. Намалювати принципову схему (рис.1), зібрати лабораторну установку для дослідження підсилювача.
Зняти АЧХ К= f (F) Uвх= const <0,5 В. К=Uвих/Uвх – коефіцієнт підсилення за напругою це - відношення амплітуди вихідного сигналу до амплітуди вхідного, КдБ=20lgК – коефіцієнт підсилення виражений в дБ. АЧХ – це залежність коефіцієнта підсилення підсилювача від частоти вхідного сигналу при Uвх=const. Частоту гармонічного сигналу змінювати з 500 кГц до 2000 кГц.
Результати занести до таблиці 1. За даними таблиці побудувати графік АЧХ. Визначити діапазон підсилювальних частот(смугу пропускання), в межах якого змінення коефіцієнта підсилювання К не перевищує допустимої величини М=3дБ (30%), рівень 0,707Кср (рис.2). Діапазон підсилювальних частот (смуга пропускання) - це інтервал частот, де коефіцієнт підсилення змінюється в допустимих межах (коефіцієнт частотних спотворень М не перевищує заданий).
Для проведення оцінки АЧХ вирахувати коефіцієнт частотних спотворень М для частот 500кГц, 800кГц, 1000кГц, 1400кГц, 1500кГц, 2000кГц, де М=Кср/ Кзад, Kср-коефіцієнт підсилення на частоті резонансу, Кзад -коефіцієнт підсилення на заданій частоті.
Таблиця 1
F, кГц |
500 |
800 |
1000 |
1400 |
1500 |
2000 |
Uвих,В |
|
|
|
|
|
|
Ku |
|
|
|
|
|
|
Ku, дБ |
|
|
|
|
|
|
Рис.2. АЧХ підсилювача
2.Контрольні запитання.
2.1.Дайте визначення АЧХ та АХ.
2.2.Поясніть суть коефіцієнта частотних спотворень М.
2.3.Назвіть елементи схеми підсилювача, що визначабть режим роботи його за постійним струмом.
2.4.Поясніть призначення розділових конденсаторів у підсилювачах.
2.5.Поясніть роботу температурної стабілізації в схемі.
3. Зробити висновок.
