Лабораторна робота № 1 Дослідження підсилювача з загальною базою.
Мета роботи: Ознайомитись з порядком зняття АЧХ і АХ, розрахунком коефіцієнта частотного спотворення М, коефіцієнта підсилювання К та динамічного діапазону Д.
Прилади і обладнання:
Досліджуємий підсилювач - 1 шт
Генератор ГЗ -118 – 1 шт
Осцилограф С1-55 – 1 шт
Опис лабораторної установки
Схема лабораторної установки показана на рис.1 Джерелом сигналу є генератор низькочастотного гармонічного сигналу підключений до входу підсилювача. Амплітудне значення напруги на виході та вході підсилювача вимірюється за допомогою осцилографа.
Схема електрична принципова
Рис. 1. Схема підсилювача по схемі з загальною базою
План виконання роботи
1.Намалювати принципову схему (рис.1), зібрати лабораторну установку для дослідження підсилювача.
2.Зняти АЧХ К= f (F) Uвх= const <0.5 В. К=Uвих/Uвх – коефіцієнт підсилення за напругою - це відношення амплітуди вихідного сигналу до амплітуди вхідного , КдБ=20lgК – коефіцієнт підсилення виражений в дБ. АЧХ – це залежність коефіцієнта підсилення підсилювача від частоти вхідного сигналу при Uвх=const. Частоту гармонічного сигналу змінювати з 100 Гц до 200 кГц.
Результати занести до таблиці 1. За даними таблиці побудувати графік АЧХ. Визначити діапазон підсилювальних частот (смугу пропускання), в межах якого змінення коефіцієнта підсилювання К не перевищує допустимої величини М=3дБ (30%), рівень 0,707Кср (рис.2). Діапазон підсилювальних частот (смуга пропускання) - це інтервал частот, де коефіцієнт підсилення змінюється в допустимих межах (коефіцієнт частотних спотворень М не перевищує заданий). Для проведення оцінки АЧХ вирахувати коефіцієнт частотних спотворень М для частот 50Гц, 500Гц, 1кГц, 7кГц, 50кГц, 100кГц, 200кГц, де М=Кср/Кзад, Kср-коефіцієнт підсилення на частоті 1000 Гц, Кзад- коефіцієнт підсилення на заданій частоті.
Таблиця 1
F, Гц |
100 |
200 |
500 |
800 |
103 |
2*103 |
5*103 |
8*103 |
12*103 |
15*103 |
30*103 |
50*103 |
80*103 |
100*103 |
14*104 |
15*104 |
20*104 |
Uвих,В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ku |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ku,дБ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Uвих,В без С2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ku,В без С2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ku,дБ без С2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

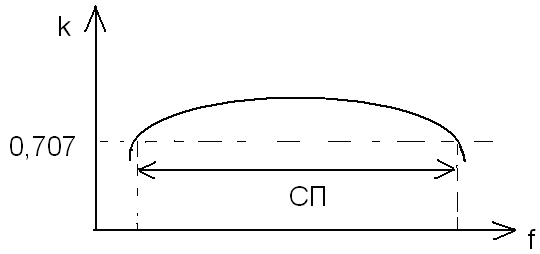

Рис.2. АЧХ підсилювача
.
Таблиця 2.
Uвх,В |
|
|
|
|
Uвих,В |
|
|
|
|
3. Зняти амплітудну характеристику підсилювача (АХ) Uвих=F(Uвх) при F=const =1000Гц. АХ - це залежність амплітуди вихідного сигналу від амплітуди вхідного на деякій постійній частоті. Змінюючи величину напруги вхідного сигналу до появи спотворення форми вихідного сигналу , зняти амплітудне значення напруги на виході підсилювача. Дані занести до таблиці 2.
Визначити динамічний діапазон за
формулою
,
або
4.Контрольні запитання.
4.1.Дайте визначення АЧХ та АХ.
4.2.Поясніть суть коефіцієнта частотних спотворень М.
4.3.Назвіть елементи схеми підсилювача, що визначають режим роботи його за постійним струмом.
4.4.Поясніть призначення розділових конденсаторів у підсилювачах.
4.5.Поясніть роботу температурної стабілізації в схемі.
5.Зробити висновок.

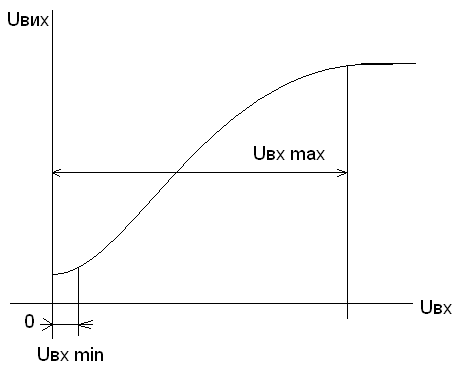

Рис.3.Амплітудна характеристика підсилювача
Лабораторна робота № 2
Дослідження резистивного підсилювача по схемі з загальним емітером.
Мета роботи: Ознайомитись з порядком зняття АЧХ і АХ, розрахунком коефіцієнта частотного спотворення М, коефіцієнта підсилювання К та динамічного діапазону Д.
Прилади і обладнання:
Досліджуємий підсилювач - 1 шт
Генератор ГЗ -118 – 1 шт
3) Осцилограф С1-55 – 1 шт
