Індивідуальне завдання № 3
з дисципліни “Будівельні конструкції (спецкурс)”
Тема: «Проектування елементів покриття (перекриття) будівлі у двох варіантах»
Вихідні дані для виконання роботи:

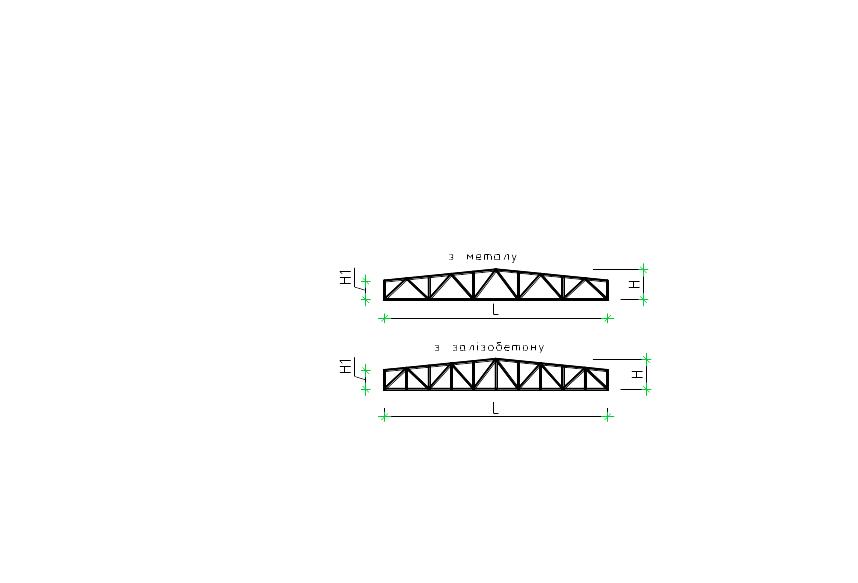

1. Схема із вихідними даними по району забудови, матеріалам конструкцій, попереднім перерізам елементів.
|
Конструктивне рішення елементу покриття, який розробляється |
1. Поперечний проліт, L, м |
36 |
2. Крок колон, В, м |
5,2 |
3. Район будівництва |
м. Полтава |
4. Параметр Н, м |
1/85 L |
5. Параметр Н1, м |
1,8 |
6. Конструкція покриття |
залізобетонні ребристі плити |
7. Термін експлуатації |
40 років |
8. Сталь / Бетон |
С255 / С40/50 |
Зміст та графік виконання проекту:
1. Компонування конструкції перекриття чи покриття |
- 5 % |
2. Розроблення розрахункової схеми. Збір навантажень Призначення попередніх перерізів елементів з конструктивних міркувань у двох варіантах |
- 20 % |
3. Розрахунок і конструювання елементів конструкцій перекриття чи покриття, розрахунок основних вузлів у варіанті з металу |
- 20 % |
4. Розрахунок і конструювання елементів конструкцій перекриття чи покриття, розрахунок основних вузлів у варіанті з залізобетону |
- 20 % |
5. Розрахунок основних вузлів у варіанті з металу |
- 10 % |
6. Розрахунок основних вузлів у варіанті з залізобетону |
- 10 % |
7. Оформлення робочих креслень та записки |
- 10 % |
8. Попереднє погодження проектного рішення. Доопрацювання та захист проекту |
- 5% |
Алгоритм виконання проекту
1. На основі схеми каркасу будівельної конструкції (великопролітної ферми, фрагменту конструкцій перекриття), розробити модель (розрахункову схему).
2. Виконати збір навантажень у відповідності до району забудови.
3. Виконати розрахунок моделі конструкції.
4. Визначитися з перерізами основних елементів, використовуючи метод граничних станів. Для цього використати конструктивний матеріал (метал та залізобетон). Для перерізів елементів з металу обмежитися сортаментом, який охоплює не більше 8 різних типорозмірів (умова уніфікації).
5. Занотувати отримані результати у табличній формі.
6. Замалювати остаточну схему будівельної конструкції: на стадії КМ та на стадії КБ з маркуванням основних елементів та відомістю перерізів у відповідності до чинних норм.
Обсяг роботи та наповнення курсового проекту:
1. Курсовий проект повинен складатися з оформленої належним чином пояснювальної записки та графічної частини.
2. Загальний обсяг пояснювальної записки від 30 до 35 стор. Формату А4.
3. Графічна частина повинна складатись з двох аркушів формату А2, розроблених на стадії КМ та КБ.
Завдання отримав ______________________
Керівник курсового проекту _______________
Міністерство освіти і науки, молоді та спорту України
ВІННИЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ
КАФЕДРА ПРОМИСЛОВОГО ТА ЦИВІЛЬНОГО БУДІВНИЦТВА
ЗАТВЕРДЖУЮ
Завідувач кафедри ПЦБ
_____________Моргун А.С.
Група _______________________ |
Студент(ка) ____________________ |
Дата видачі __________________ |
Термін здачі ___________________ |
