Лабораторная работа № 11

По предмету:__ Линейные сооружения связи

Наименование работы:

Монтаж газонепроницаемых муфт .

Для специальностей: СС и СК, МТКС

Работа рассчитана на 2 часов

Разработал преподаватель

________Кондина В.Г.

(подпись, Ф.И.О.)

«____»___________2011 г.

Г.Чебоксары. Лабораторная работа №11 Монтаж газонепроницаемых муфт .

1. Цель работы: Монтаж газонепроницаемых муфт.

Изучить технологию монтажа вертикальной ГНМв и горизонтальной ГНМг газонепроницаемых муфт и приобрести практические навыки по монтажу этих муфт.

2. Литература.

Краткое руководство по монтажу линейных сооружений связи с использованием технологий и материалов компании 3М.

3. Основные материалы:

3.1. Кабель.

3.2. Комплект монтажный для вертикальной ГНМв и горизонтальной ГНМг

газонепроницаемых муфт.

3.3. Комплект инструментов.

4. Подготовка к работе.

1. Кабели телефонные с полиэтиленовой изоляцией в пластмассовой оболочке.

4.1.1. Кабели с полиэтиленовой изоляцией выпускаются в соответствии с ГОСТ Р51311-99 и предназначены для эксплуатации при температуре окружающей среды от –60оС до +50оС при отсутствии гидрофобного заполнителя и от -50оС до +50оС при наличии гидрофобного заполнителя, а кабели в поливинилхлоридной оболочке от -40оС до +60оС.

4.1.2. В таблице 4.1. приведена структура кабелей и область их применения.

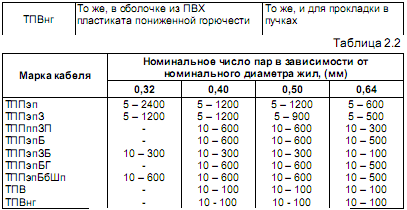

4.1.3. Номинальное число пар в кабелях должно соответствовать указанному в таблице 4.2.

4.1.4. Толщина полиэтиленовой изоляции в зависимости от диаметра токопроводящих жил приведена в таблице 4.3.

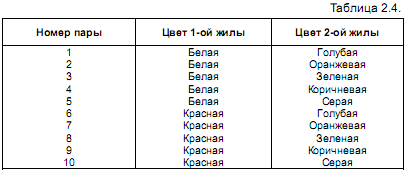

4.1.5. В кабелях с полиэтиленовой изоляцией жилы скручивают в пары с шагом, не превышающим 100 мм. Пары должны формироваться из жил, резко отличающихся по цвету изоляции. Элементарный пучок (5 или10 жил) скручивают с шагом не более 600 мм. Система скрутки сердечника пучковая или повивная. Сочетание расцветки пар в пучке указано в таблице 4.4.

2

3

4.1.6. Максимальный наружный диаметр и фактическое число пар в приведенных выше марках кабелей должны соответствовать указанным в таблицах 4.5 – 4.9.

Минимальный наружный диаметр кабелей не нормируют.

4
