Федеральное агентство связи гоу спо «Чебоксарский электротехникум связи»
СОГЛАСОВАНО УТВЕРЖДАЮ
Цикловой комиссией Зам. директора по УПР Телекоммуникационных технологий _____________ А.А. Алексеев
(название цикловой комиссии)
_____________Н.Ф. Громова «___»__________2010 г.
(подпись) цикловой комисси
«___»__________2010 г.
Лабораторная работа №13
По предмету:__ Линейные сооружения связи
Наименование работы:
Изучение сварочного аппарата типа FSM-18S .
Для специальностей: СС и СК, МТКС
Работа рассчитана на 2 часа
Разработал преподаватель
________Кондина В.Г.
(подпись, Ф.И.О.)
«____»___________2010 г.
Г.Чебоксары. Лабораторная работа № 13 Изучение сварочного аппарата типа fsm-18s .
1. Цель работы:
Ознакомиться с основными операциями работы аппарата для сварки оптического волокна типа FSM-18S:
- включение сварочного аппарата;
- угол наклона монитора;
- регулировка яркости экрана;
- режим сварки;
- режим нагревателя;
- очистка оптического волокна;
- установка КДЗС на волокно;
- снятие покрытия и очистка волокна;
- скалывание волокна;
- установка волокон в сварочный аппарат;
- сварка волокон;
-извлечение сваренного волокна;
- термоусадка КДЗС;
2. Стандартная комплектация сварочного аппарата, зажимы волокна, держатели волокна, термоусаживаемые гильзы- КДЗС, инструмент для зачистки, инструмент для скалывания волокна, средства для очистки волокна.
3. Задание:
Изучить все основные операции работы аппарата для сварки оптического волокна.
4. Подготовка к работе:
4.1. Изучить рекомендуемую литературу.
4.2. Подготовить бланк отчета
4.3. Ответить на вопросы допуска:
4.3.1. Какие типы сварочных аппаратов вы знаете?
4.3.2. Преимущества применения сварочного аппарата типа FSM-18S ?
5. Основные операции работы сварочного аппарата FSM-18S.
5.1. Меры предосторожности.
Сварочный аппарат FSM-18S предназначен для сварки кварцевых оптических волокон. Не используйте данный аппарат для других целей. Компания Fujikura Ltd. уделяет особое внимание безопасности персонала. Неправильное использование аппарата может привести к поражению электрическим током, возгоранию и/или серьезной травме оператора.
Строго соблюдайте все меры
Предосторожности
Прочтите все меры
предосторожености
и разберитесь в них.
Не используйте
неисправный аппарат
Сразу обратитесь в сервис
центр для ремонта.
Руководство по эксплуатации
Перед началом работы с
аппаратом внимательно
прочтите данное руководство
Сохраняйте данное руководство
для дальнейшего использования.

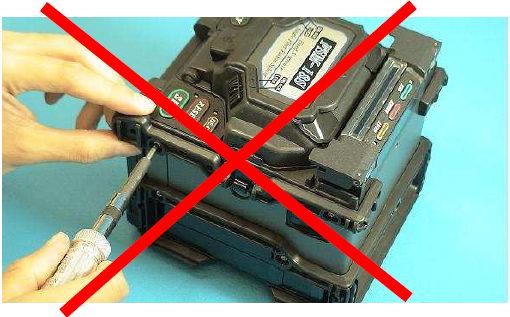

Не снимайте защитные резиновые накладки с аппарата. Установка штатных винтов без защитных накладок может вызвать повреждения механизмов внутри аппарата.
Способность аппарата противостоять внешним механическим воздействиям снижается при отсутствии защитных резиновых накладок.
