3 Плиты перекрытий железобетонные многопустотные для зданий и сооружений гост 9561—91

Плиты подразделяют на типы:

1ПК — толщиной 220 мм с круглыми пустотами диаметром 159 мм. предназначенные для опирания по двум сторонам;

2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм,

3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;

Таблица 3.1- Параметры перекрытий

Тип	Номер чертежа	Координационные размеры плиты, мм
плиты	плиты	Длина	Ширина
1ПК 2ПК 3ПК	1а	От 2400 до 6600 включ. с интервалом 300, 7200, 7500	1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК		9000	1000, 1200, 1500

2 – 2

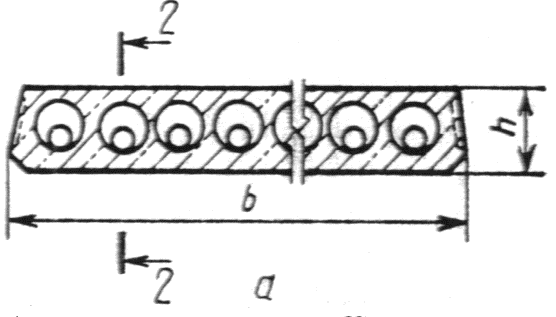

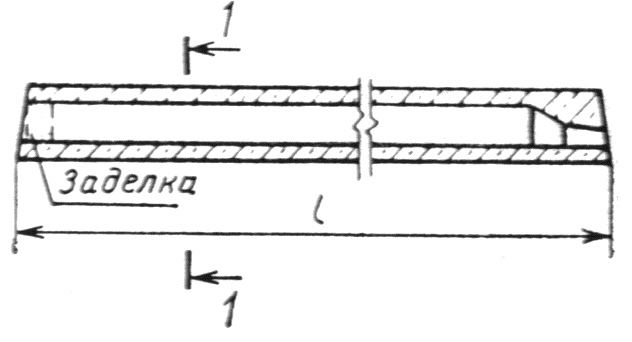

Черт. 3.1 Плиты типов 1ПК, 2ПК, 3ПК

Плиты обозначают марками в соответствии с требова­ниями ГОСТ 23009. Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами.

В первой группе указывают обозначение типа плиты, длину и ширину плиты в дециметрах, значения которых округляют до це­лого числа.

Во второй группе указывают:

расчетную нагрузку на плиту в килопаскалях (килограмм-сила на квадратный метр) или порядковый номер плиты по несущей способности;

класс стали напрягаемой арматуры (для предварительно напряженных плит);

вид бетона (Л — легкий бетон, С — плотный силикатный бетон; тяжелый бетон не обозначают).

В третьей группе, при необходимости, указывают дополнительные характеристики, отражающие особые условия применения плит (например, их стойкость к воздействию агрессивных газообразных сред, сейсмическим воздействиям), а также обозначения конструктивных особенностей плит (например, наличие дополни­тельных закладных изделий).

Пример условного обозначения (марки) плиты типа 1ПК длиной 6280 мм, шириной 1490 мм, рассчитанной под расчетную нагрузку 6 кПа, изготовленной из легкого бетона с на­прягаемой арматурой класса Ат-V:

1ПК63.15-6А_ТVЛ

То же, изготовленной из тяжелого бетона и предназначенной для применения в зданиях с расчетной сейсмичностью 7 баллов: 1ПК63.15-6А_ТV-С7

4 Перекрытия по деревянным балкам

Обычные деревянные перекрытия укладывают на деревянные балки прямоугольного сечения, изготовляемые из сосновых бревен или брусьев. Сечение балок и расстояние между балками смотри в таблице. В каменных домах концы балок заделывают в наружные стены наглухо. Для этого концы балок опиливают под углом 60°, покрывают на длину 0,75 м противогнилостной обмазкой (антисептической пастой), затем обмазывают на всю глубину заделки с запасом 5 см смолой и обертывают в пределах осмолки двумя слоями толя. Торцы балок нельзя обмазывать масляными антисептиками, смолой и обертывать толем; допускается лишь покрывать их водными антисептиками.

Рис. 4.1 Основные детали деревянного балочного перекрытия

Гнездо балки заделывают со всех сторон раствором с расщебенкой, оставляя при этом воздушный зазор между стеной и скошенным торцом балки шириной 3-5 см. Балки перекрытий из сухой древесины во внутренних и наружных каменных стенах толщиной в 2.5 кирпича и более допускается укладывать в открытые гнезда (без заделки раствором) на просмоленные и покрытые толем подкладки, не прибегая к осмолке и обертыванию толем концов балок. Во всех случаях глубина заделки в стену должна быть не менее 18 см, а длина опорной части балки не менее 15 см. Балки укладывают в гнезде свободно, без укрепления. В каменных домах крайние балки не должны вплотную примыкать к стенам, а укладываться на расстоянии от них не менее 5 см. Оставшийся зазор заделывают рейкой.

Таблица 4.1 - Наименьшие допустимые сечения балок перекрытий в зависимости от пролета при нагрузке 400 кг/м2

Тип балок	Сечение балки в см при пролете в м(высота на ширину для брусьев, диаметр для бревен)									Рас- стояние между балками в м
	2	2.5	3	3.5	4	4.5	5	5.5	6
Брусья	12х8	14х10	16х11	18х12	20х12	22х14	22х16	24х16	25х18	1
Брусья	10х7	12х8	14х9	15х10	16х12	18х12	18х14	20х14	22х14	0.6
Бревна	13	15	17	19	21	22	24	25	27	1
Бревна	11	13	14	16	17	19	20	21	23	06

Примечания. 1. Величина пролета принимается равной расстоянию в свету между несущими стенами плюс 20 см. 2. В случае отсутствия брусьев, подобранных по таблице сечений, они могут быть заменены спаренными досками, скрепляемыми между собой гвоздями. Например, брус 14Х10 см может быть заменен двумя досками 14Х5 см каждая. В деревянных рубленых домах балки врубают в стены сковороднем, а в каркасных стенах укладывают на обвязках между распорками и крепят гвоздями. Если балка при раскладке попадает на дымоход, то в этом месте ее следует разрезать и опирать на врезной или подвесной ригель.

Рис.4.2

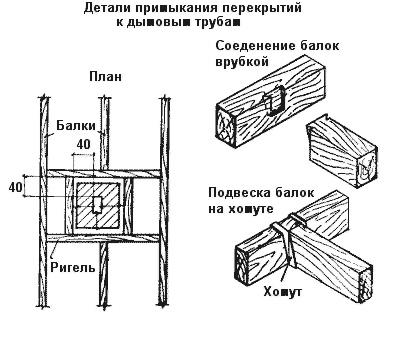

Около дымоходов и печных труб балки и ригели располагают не ближе чем на 40 см до дыма (внутренней поверхности ближайшего дымового канала). Между балками по прибитым с двух сторон черепным брускам укладывают накат из деревянных щитов. Щитовой накат делают с четвертями и укладывают так, чтобы его нижняя плоскость располагалась заподлицо с низом балок. Затем засыпают шлаком слоем толщиной 8 см. В качестве засыпки могут быть использованы также опилки, смешанные с алебастром. Полы укладывают непосредственно по балкам из остроганных шпунтованных досок толщиной 37 мм и шириной 8-10 см. Для улучшения вентиляции подпольного пространства по балкам укладывают лаги толщиной 6-7 см, по которым настилают пол.
