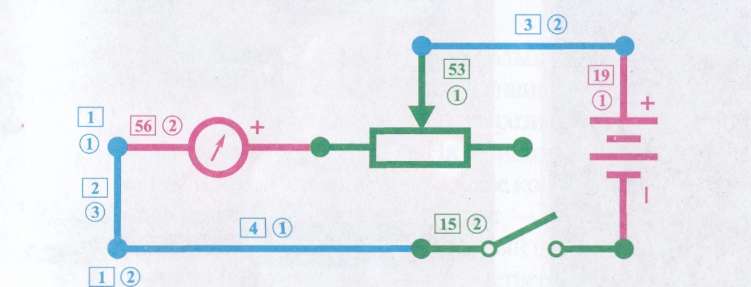

1'Ис. 5.4. Регулировка силы тока переменным резистором в реостатном включении * п(н)робнее смотри Практическое занятие №9 «Измерительные приборы»

Рис. 5.5. Схема простейшего делителя напряжения

Чтобы гальванометр [56] случайно не сгорел, рекомендуем провод [3] за­менить резистором [33] 10 кОм или не помещать ползунок в крайнее левое положение (стрелка гальванометра не должна уходить за отметку 10 на шка­ле). Соберите схему рис. 5.4, установите ползунок в среднее положение, зам­кните выключатель. Изменяя положение ползунка, убедитесь, что стрелка гальванометра реагирует на изменение тока в цепи—чем больше сопротив­ление, тем меньше ток и меньшее отклонение стрелки гальванометра. Если вместо гальванометра подсоединить электродвигатель, то при помощи ре­остата можно будет менять скорость его вращения.

Задание 2. Переменный резистор как делитель напряжения

Если переменный резистор в реостатном включении используется для регулировки тока (Задание 1, рис. 5.4), то потенциометрическое включе­ние переменного резистора зачастую используется для регулировки нап­ряжения, т.е. в качестве делителя напряжения. Как работает простой де­литель напряжения можно понять, изучив рис. 5.5. Ток I протекающий по цепи равен I = У_ВХ/(Я₁+Я₂). Напряжение У_ВЫХ=1К₂, откуда У_ВЫХ=У_ВХ-К₂/ (К1+К2). Эта формула

тыватъ ток, ответвляющийся в наг­рузку.

Теперь рассмотрим, как делитель работает в реальной схеме. Собери­те схему рис. 5.6. Установите ползу­нок переменного резистора в среднее положение. Прежде чем включить питание, подумайте, как работает эта схема. Замкните выключатель. Плавно переместите ползунок в верхнее положение, затем в нижнее по­ложение.

верна при сопротивлении нагрузки много больше К₂. Иначе надо учи-

В среднем положении ползунка (рис. 5.6а) резистор [53] как бы разделен на две равные части по 25 кОм. В этом положении напряжение, прикла­дываемое к точкам А и В, делится ровно в два раза, и мы получаем в

Рис. 5.6. Регулировка яркости светодиодов при потенциометрическом включении переменного резистора. Эквивалентные схемы при среднем положении ползунка (а), при верхнем положении ползунка (б) и при нижнем положении ползунка (в)

точке С напряжение около 1,5 В (при условии использования батареи 3 В и при пренебрежении резистором [30]). Меняя положение ползунка, вы меняете соотношение между сопротивлениями А—С и В—С, тем самым меняя напряжение в точке С и ток, протекающий через светодиоды.

В крайнем верхнем положении ползунка сопротивление между точка-] ми А и С равно 0 {рис. 5.66). Красный светодиод [17] как бы исключается из схемы, и почти весь ток, минуя его, устремляется через зеленый свето-1 диод [26} Напряжение в точке С становится равным падению напряжения на зеленом светодиоде (около 2 В). В крайнем нижнем положении поли зунка сопротивление между точками В и С становится равным 0. НапряН жение в точке С, соответственно, тоже равно 0 — светодиод [26] не горит] а загорается светодиод [17] (рис. 5.6в).

Что произойдет, если резистор 100 Ом заменить на резистор 5,1 кОм? Замените и убедитесь в этом.

Параллельное и последовательное включение резисторов рассмотрено в Практическом занятии №6.

Множество других схем с применением резисторов вы можете найти в «Книге 2» из данного конструктора.
