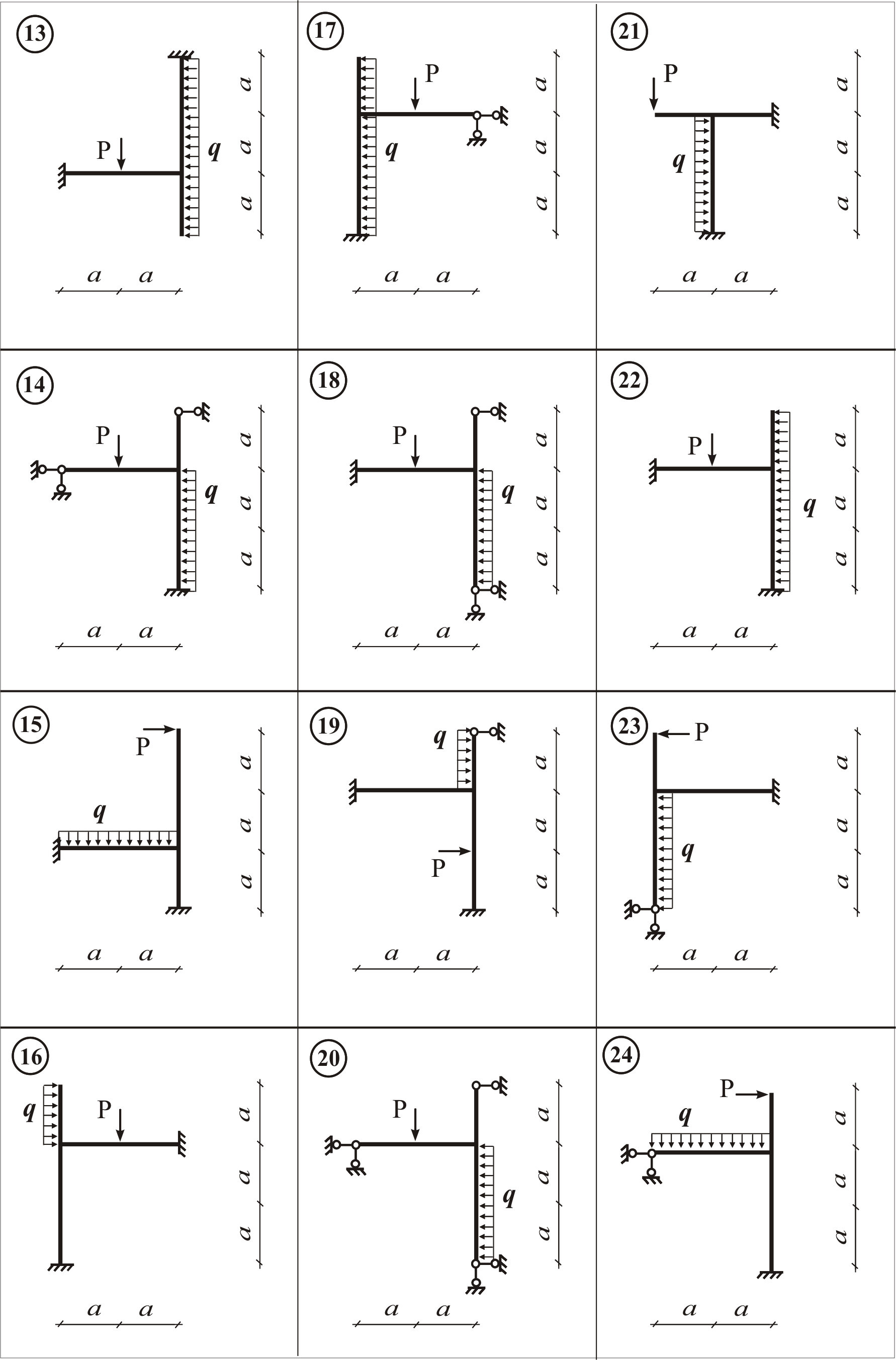

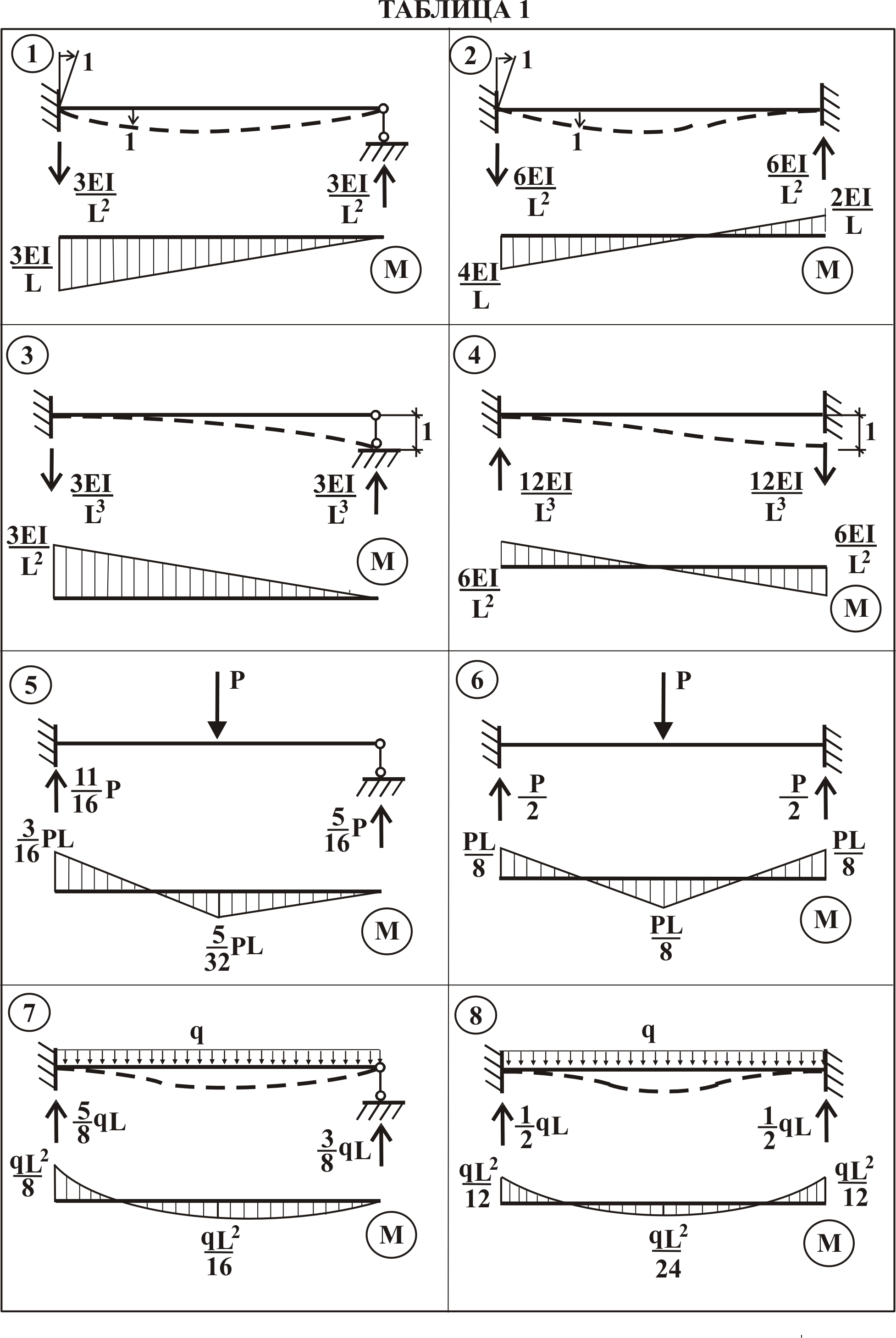

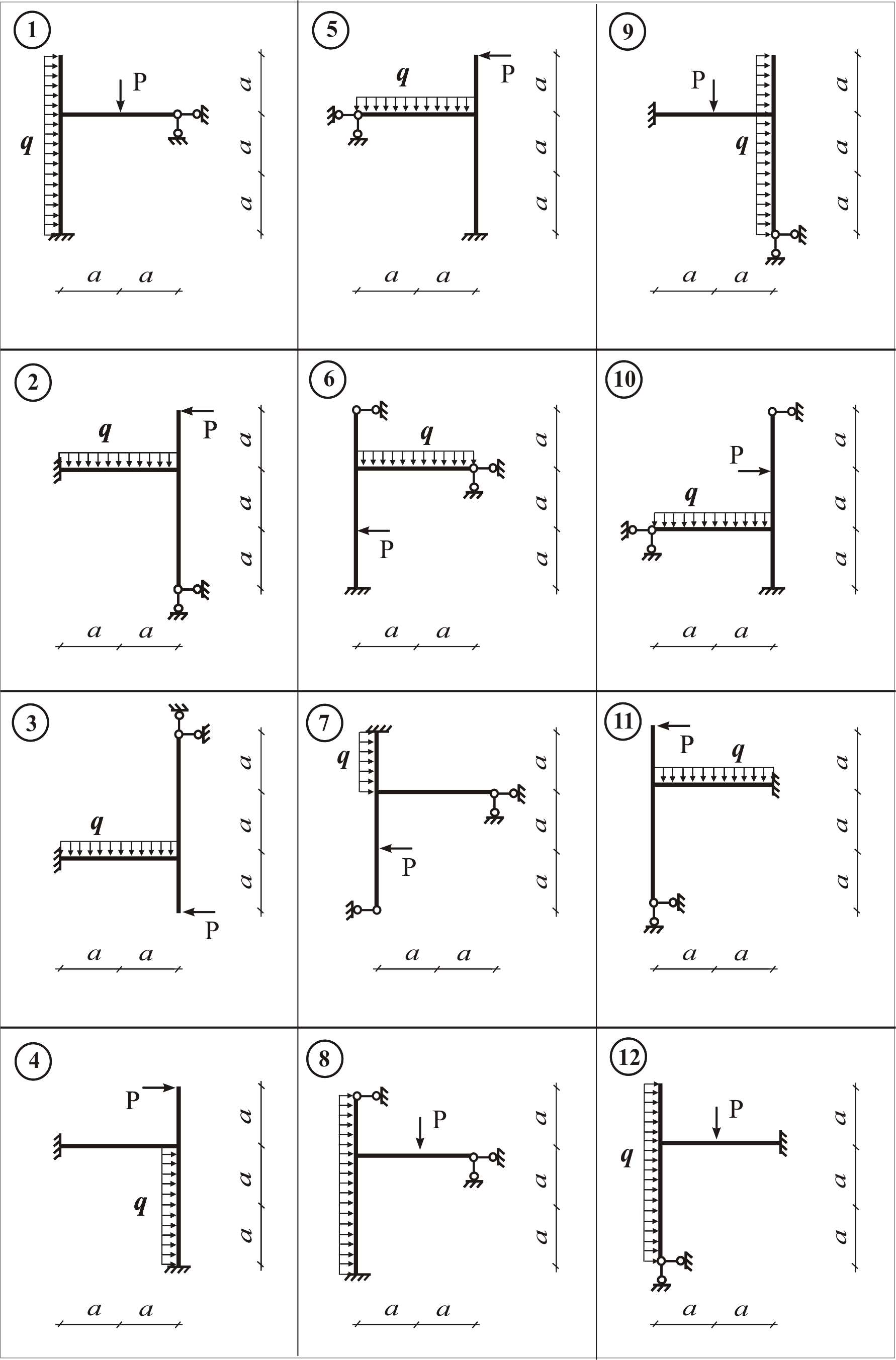

10. Статическая проверка

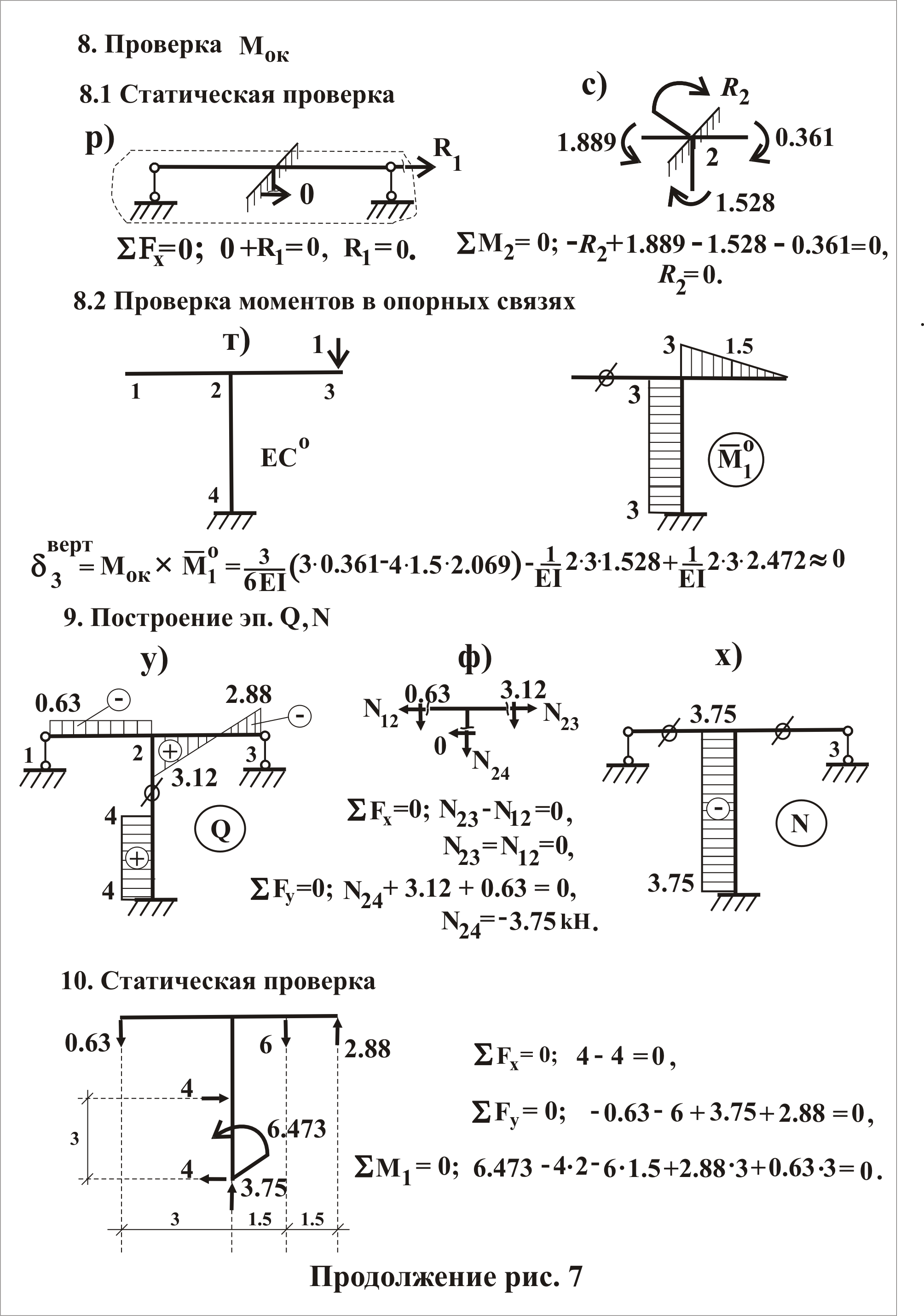

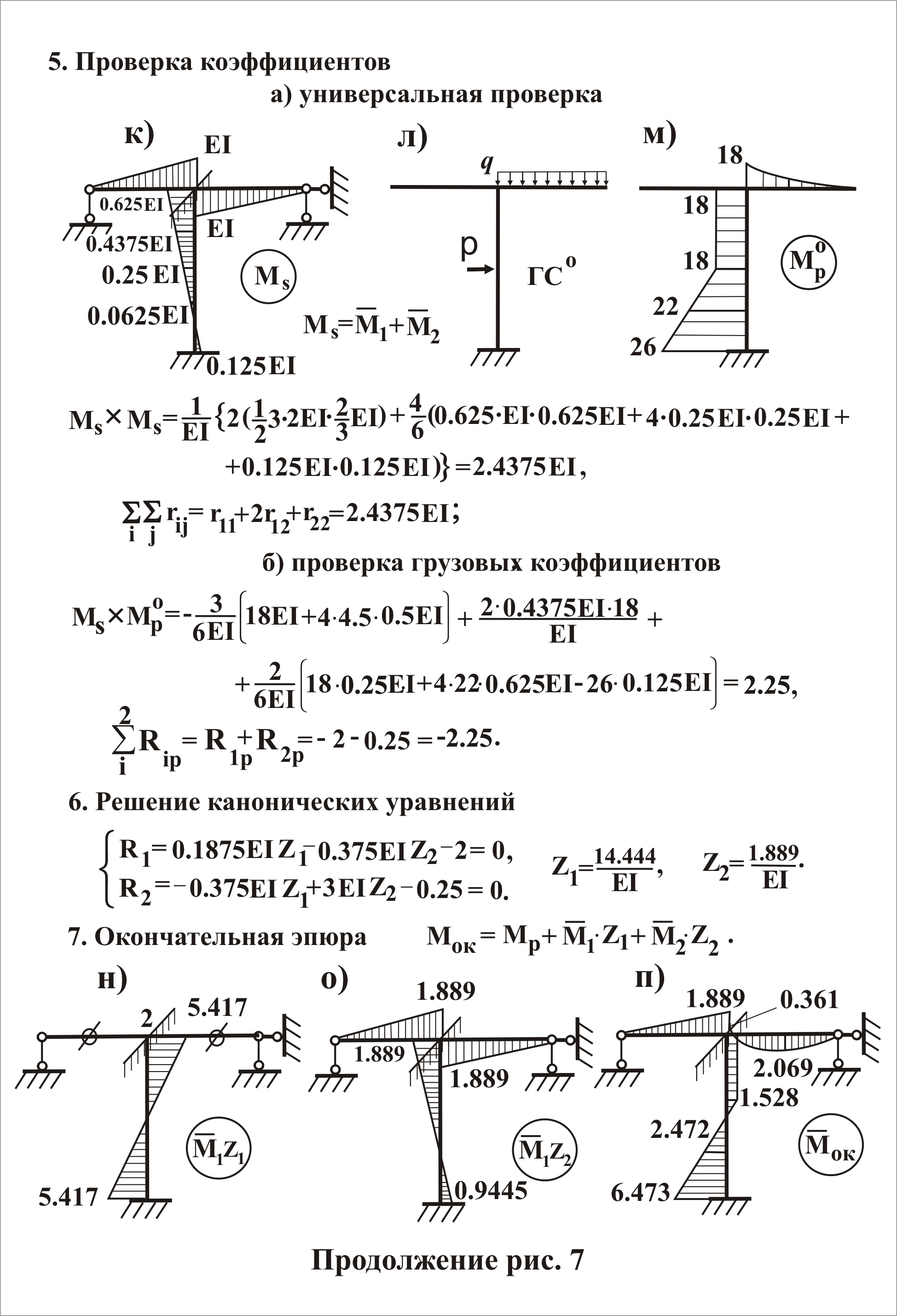

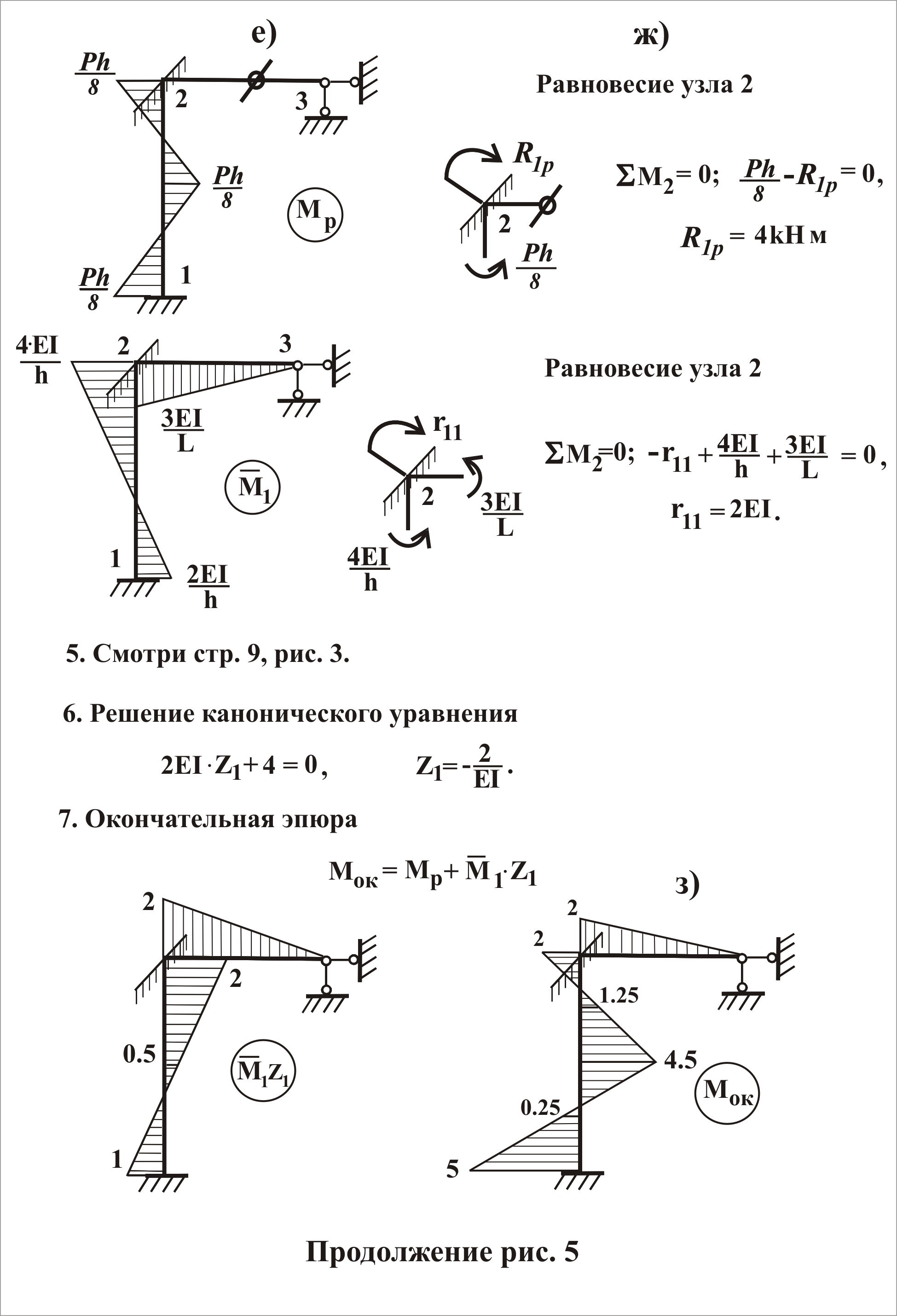

Статическая проверка является достаточным условием правильности решения задачи. По эпюрам М, Q, N в опорных связях восстанавливаются значения реакций. Их направления определяются по правилу знаков: положительные значения продольных сил N откладываются от сечения, положительные значения поперечных сил Q вращают конструкцию по часовой стрелке, моменты в заделках растягивают в стержнях ту сторону, с которой построены эпюры. Уравнения равновесия должны выполняться.

Контрольные вопросы

1. Какая система называется кинематически определимой?

2. В чем состоит смысл метода перемещений?

3. Как определить степень кинематической неопределимости системы?

4. Как выбрать основную систему метода перемещений?

5. Как образовать «грузовое» и «единичные» состояния?

6. Каков физический смысл каждого канонического уравнения метода перемещений?

7. Каков физический смысл неизвестных и коэффициентов канонических уравнений метода перемещений?

8. Как определяются коэффициенты канонических уравнений в методе перемещений?

9. Как проверить правильность построения окончательной эпюры моментов в методе перемещений?

10. Как проверить правильность значений окончательной эпюры моментов, не прилегающих к узлам?

11. Каков алгоритм расчета по методу перемещений?
