2. Описание детали.

Таблица 1 – Химический состав, %

Углерод С

Кремний Si

Марганец Mn

Фосфор P

Хром Hr

Никель Ni

Сера S

Таблица 2 – Физико-механические свойства

Марка стали	Термическая обработка заготовок	Предел текучести	Временное сопротивление разрыву	Относительное удлинение	Относительное сужение	Ударная вязкость кгс*м/см2	Твердость по 8ринеллю HB
		кгс/мм2		%
		не менее

3. Анализ технологичности детали.

Под технологичностью конструкции понимают соответствие конструкции минимальным: трудоемкости и материалоемкости .

Различают производственную и эксплуатационную технологичность.

3.1 Расчет коэффициентов технологичности

Технологичной будет такая деталь, изготовление которой требует минимальных затрат рабочего времени и подготовки производства, наименьшего количества материала и сложных операций. Данные для расчета коэффициентов технологичности приведены в таблице 3.

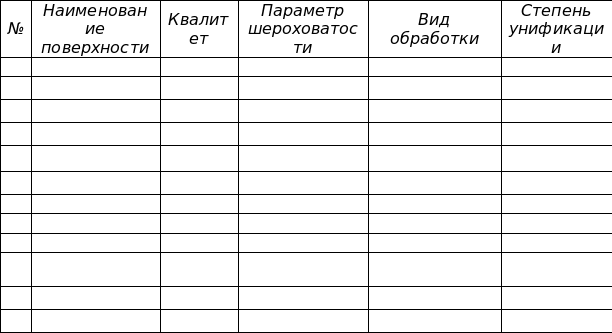

Таблица 3 Сводные данные по обрабатываемым поверхностям детали

Коэффициент унификации

Кэу=Qуэ /Qэ (1)

Кэу=

Коэффициент точности

Ктч= 1- 1/Аср (2)

Аср=(14*8+6*1+8*1+7*3) / (8+1+1+3)=147/13=11,3

Ктч=1-1/11,3=0,91

Коэффициент шероховатости

Кш=1/Бср (3)

Кш =1/5=0,2

Бср=(4*5+5*2+7*5) / (5+2+5) = 5

Ктч=0,91>0.6 и Кш=0,2>0,16

Деталь техологичка

В этом же разделе устанавливается конструкторский и технологический код детали по классификатору ЕСКД (класс 71, 72, 73) и технологическому классификатору.{3], [9]

3.2 Классификация и кодирование детали

Обозначение изделий и конструкторских документов в машиностроении записывают согласно ГОСТ 2.201-80, который устанавливает следующую структуру обозначения изделий и основного конструкторского документа.

Х ХХХ . ХХХХХХ . ХХХ

код организации разработчика

код классификационной характеристики

порядковый регистрационный номер

Структура кода классификационной характеристики:

Х Х Х Х Х Х

класс

подкласс

группа

подгруппа

вид

Технологический классификатор деталей машиностроения и приборостроения построен как логическое продолжение конструкторского классификатора ЕСКД. Структура конструкторско-технологического кода обеспечивает обработку информации в различных кодовых комбинациях для решения производственных задач и допускает использование частей кода и их сочетаний, в зависимости от характера решаемых задач.

Технологическое кодовое обозначение имеет длину четырнадцать знаков. Это кодовое обозначение состоит из двух частей: кодовое обозначение классификационных группировок основных признаков (постоянная часть) - шесть знаков и кодового обозначение классификационных группировок признаков, характеризующих вид детали по методу её изготовления (переменная часть) – восемь признаков.

Х ХХХХ Х . ХХХХХХХХ

код классификационных группировок основных признаков

вид детали по технологическому процессу

код классификационных группировок признаков, характеризующих вид детали

Структура и длина кодового обозначения, составленного из кодов классификационных группировок основных технологических признаков, имеет вид:

Х ХХ ХХ Х

размерная характеристика

группа материала

вид детали по технологическому процессу

Структура кодового обозначения классификационных группировок признаков, характеризующих вид детали приведена ниже

ХХ ХХ Х Х Х Х

вид исходной заготовки

квалитет

параметр шероховатости

допуск формы и расположения поверхности/ степень сложности

вид дополнительной обработки

характеристика массы

Пояснения и результаты анализа представлены в таблице 4.

Таблица 4 Конструкторско-технологический код детали « »

Код	Пояснения и результаты анализа

Пример заполнения таблицы:

Таблица – Конструкторский и технологический код детали

Конструкторский код
ТКУК	Код организации-разработчика, указывает организацию, выпускающую конструкторскую документацию
73	Класс деталей- общемашиностроительного применения- не тело вращения: корпусные, опоры, ёмкостные.
1	Подкласс корпусных деталей без поверхности разъёма (корпуса, цилиндры, блоки, коробки передач)
3	Группа деталей с плоской основной базой, с наружной комбинированной поверхностью.
5	Подгруппа деталей с плоскими вспомогательными базами, с двумя и более базовыми отверстиями, перпендикулярными основной базе.
8	Вид детали с комбинированными отверстиями
101	Регистрационный номер детали
Технологический код
Код		Пояснение и результат анализа
		Код основных признаков (постоянная часть) 543304
543		Размерная характеристика: Ширина=92 мм. Находится в пределах 95-120 мм. (Цифра 5) Длина=92 мм. Находится в пределах 75-120 мм. (цифра 4) Высота=56 мм. Находится в пределах 40-75 мм. (Цифра 3)
30		Группа материала: Материал детали: Серый чугун СЧ20 ГОСТ 1412-85
4		Вид детали по технологическому методу изготовления: обработка резанием.
		Код признаков, определяющих вид детали – переменная часть 17444402
17		Вид исходной заготовки: литьё по выплавляемым моделям
4		Код наивысшего квалитета точности размеров наружных поверхностей s7
4		Код наивысшего квалитета точности размеров внутренних поверхностей Н7
4		Код шероховатости наружных поверхностей с наименьшим параметром Ra=1,6 мкм
4		Степень точности на допуски формы и расположения поверхностей – допуск параллельности
0		Вид дополнительной обработки: без дополнительной обработки
2		Весовая характеристика детали: масса детали q=1,96 кг.

Деталь «Корпус топливоподкачивающего насоса», заданная для проектирования технологического процесса изготовления, имеет полный конструкторско-технологический код ТКУК.731358.101. 543304.17444402
