Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

«Ярославский государственный технический университет»

Кафедра «Гидротехника»

Рекомендовано

научно-методическим советом

архитектурно-строительного

факультета

Проектирование и расчет систем водоснабжения и водоодведения населенного пункта

Часть I определение водопотребления

Методические указания

к выполнению лабораторно-практических и курсовых работ

(проектов)

по дисциплине «Инженерные системы водоснабжения и водоотведения»

Ярославль 2006

УДК 628.1 (07)

МУ 37-06. Проектирование и расчет систем водоснабжения и водоотведения населенного пункта. Часть 1. Определение водопотребления: Метод. указания к выполнению лабораторно-практических и курсовых работ (проектов) по дисциплине «Инженерные системы водоснабжения и водоотведения» / сост.: Ю.С. Кашенков, Е.А. Михайлов. – Ярославль: Изд-во ЯГТУ, 2006. – 44 с.

Приведены варианты исходных данных, даны методика и пример расчета по определению водопотребления населенного пункта.

Предназначена для студентов специальности 280302 «Комплексное использование и охрана водных ресурсов».

44 с., 4 рис., 6 табл., 15 источников, 19 прил.

Рецензенты: кафедра «Гидротехника» Ярославского государственного технического университета; Г.Н. Феоктистов, ген. директор ООО ПСК «Ярославльмелиорация».

© Ярославский государственный технический университет, 2006

1 Исходные данные и варианты заданий для расчетов

Для проектирования систем водоснабжения и водоотведения и последующей их эксплуатации необходимо знать количество потребляемой воды и режим ее потребления. От правильности определения расчетных расходов зависит надежность и экономичность работы сооружений водопровода.

Каждый объект водоснабжения включает различные категории водопотребителей. В населенных пунктах водопотребление определяется по следующим основным категориям:

- хозяйственно-питьевое водопотребление населением с учетом нужд в воде общественно-бытовых и административных зданий;

- расход воды на поливку улиц и зеленых насаждений;

- хозяйственно-питьевое водопотребление рабочими и служащими во время пребывания их на производстве (для предприятий, не имеющих своих обособленных водопроводов);

- расход воды на технологические нужды предприятий, снабжаемых водой из объединенного хозяйственно-производственного водопровода;

- расход воды на нужды пожаротушения.

Для определения водопотребления населенного пункта требуется:

1) Выбрать схему и состав основных сооружений системы водоснабжения населенного пункта.

2) Определить суточные, часовые и расчетные расходы воды.

3) Построить график водопотребления по часам суток для всех водопотребителей населенного пункта.

4) Определить режим работы насосных станций.

5) Определить вместимость резервуаров чистой воды и объема бака водонапорной башни, выбрать их типовые конструкции.

6) Произвести трассировку магистральной и распределительной водопроводной сети населенного пункта.

7) Произвести расчет водоводов и подготовку распределительной сети к гидравлическому расчету.

Для примера расчетов водопотребности принимаем вариант № 0 согласно таблице 1 и таблице 2 со следующими исходными данными:

1. Расчетное число жителей в населенном пункте: 10000 чел.

2. Степень санитарно-технического благоустройства зданий:

внутренний водопровод и канализация с централизованным горячим водоснабжением.

3. Этажность зданий: 5 этажей.

4. Источник водоснабжения: артезианская скважина.

5. Общественно-бытовые здания:

а) гостиница на 300 чел.

б) детский сад на 100 чел.

в) общежитие на 200 чел.

6. Промышленное предприятие:

6.1. Норма потребления воды на единицу выпускаемой продукции - 100 л.

6.2. Количество выпускаемой продукции по сменам, в единицах:

а) 1 смена - 500

б) 2 смена - 500

в) 3 смена - 400

6.3. Количество рабочих и служащих на промышленном предприятии, чел:

а) 1 смена - 1000, из них в горячих цехах – 300

б) 2 смена - 1000, из них в горячих цехах – 300

в) 3 смена - 900, из них в горячих цехах – 300

г) количество рабочих, пользующихся душем - 30 %.

6.4. Допустимое снижение подачи воды на промышленное предприятие при аварии на одном из водоводов - 30 %

7. Географическое расположение населенного пункта: Ростовская область.

8. План населенного пункта (рисунок 1).

В вариантах количество водопотребителей представлено несколькими зданиями различного назначения и предприятиями. В действительности же их количество может достигать десятки или даже сотни наименований.

Систему водоснабжения принимаем хозяйственно-питьевого назначения, объединенную с противопожарной.

Состав водопроводных сооружений при заборе воды из подземного источника принимаем следующий:

- водозаборное сооружение (артезианская скважина);

- насосная станция I подъема;

- очистные сооружения;

- резервуары чистой воды;

- насосная станция II подъема;

- водоводы (магистральные трубопроводы);

- водонапорная башня;

- распределительная водопроводная сеть населенного пункта;

- водопотребители (здания и сооружения различного назначения).

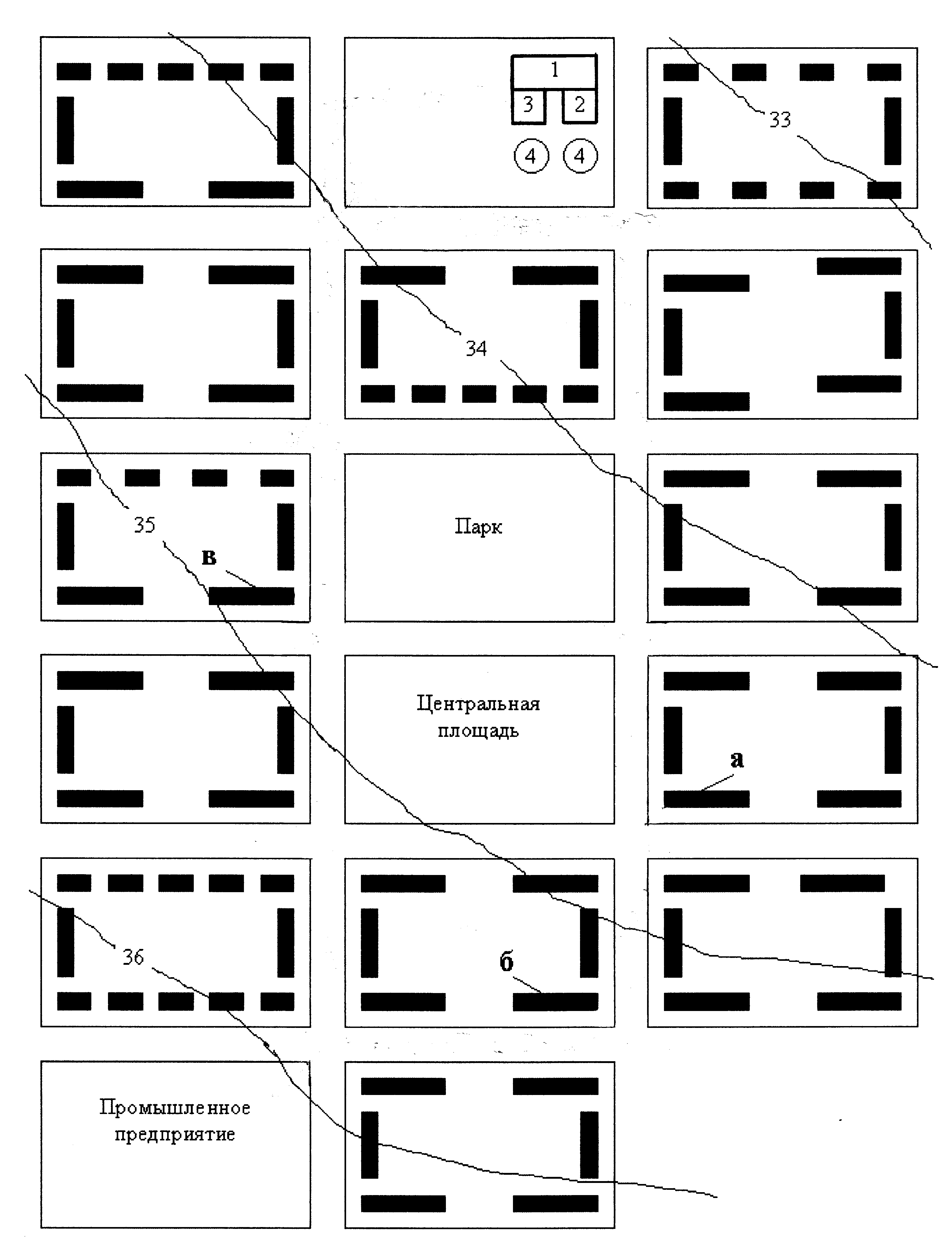

а – общежитие; б – детский сад; в – гостиница; 1 – артезианская скважина и насосная станция первого подъема; 2 – очистные сооружения; 3 - насосная станция второго подъема; 4 – резервуары чистой воды

Рисунок 1 – План населенного пункта

Таблица 1 – Водопотребители жилого и коммунального секторов

Вариант	В о д о п о т р е б и т е л и									Полив, га
	Жилой сектор, тыс. чел.	Общественно-бытовые здания, человек					Коммун. здания, посетителей
		Гостиница	Общежитие	Детский сад	Больница	Кинотеатр	Баня	Прачечная	Столовая
0	10,0	300	200	100	-	-	-	-	-	-
1	450,0	600	300	130	200	180	-	-	220	55,0
2	130,0	250	130	80	110	400	-	-	120	38,0
3	280,0	500	200	120	-	600	-	-	180	60,0
4	22,5	100	60	-	50	-	80	220	50	-
5	270,0	450	200	90	100	500	-	-	160	34,0
6	11,8	50	40	-	50	-	50	170	40	-
7	92,0	80	45	-	80	-	110	340	85	-
8	445,0	560	320	120	180	650	-	-	210	58,0
9	800,0	700	460	180	250	700	-	-	300	79,0
10	430,0	550	230	70	130	350	-	-	220	45,0
11	57,0	120	70	-	80	100	70	210	70	-
12	92,5	90	45	-	110	-	120	330	90	-
13	55,0	70	40	-	80	-	80	190	65	-
14	120,0	200	90	-	90	-	100	140	90	35,0
15	340,0	550	240	100	210	270	-	-	180	45,0
16	98,0	50	40	-	90	-	80	200	90	-
17	390,0	480	220	60	140	350	-	-	150	46,0
18	235,0	350	180	50	120	200	-	-	120	40,0
19	110,0	140	70	-	110	180	-	-	90	32,0
20	570,0	450	230	75	240	650	-	-	300	75,0
21	95,0	-	160	-	90	-	65	90	50	-
22	35,0	100	-	-	50	100	80	100	60	-
23	47,0	50	70	40	70	-	110	130	90	-
24	180,0	250	120	80	120	100	-	-	150	28,0
25	670,0	600	450	200	340	350	160	210	220	47,0
26	310,0	240	330	180	250	250	120	-	180	-
27	180,0	-	260	120	-	150	-	160	120	18,5
28	340,0	220	300	-	150	450	110	130	180	35,5
29	220	120	240	170	230	350	-	-	130	32,0
30	22,5	-	150	-	80	-	50	-	90	-

Таблица 2 – Водопотребители промышленного сектора

Вариант	В о д о п о т р е б и т е л и
	Промышленное предприятие							Молоко- завод		Сельскохоз. предприятие
	Количество продукции по сменам			Количество рабочих/из них в горячих цехах по сменам			Норма, л на ед. продукции	Годовая производит.тыс.т	Норма,куб.м на ед. продукции	Ферма КРС,гол.	Птицеферма,тыс.голов	Свинокомплекс, тыс. голов
	1	2	3	1	2	3
0	500	500	400	1000/300	1000/300	900/300	100	-	-	-	-	-
1	800	800	700	1200/400	1200/400	1000/250	140	-	-	-	-	-
2	700	700	-	400/200	400/200	-	220	-	-	-	-	-
3	750	750	600	900/400	900/400	700/300	450	-	-	-	-	-
4	-	-	-	-	-	-	-	280	10	350	10	1,2
5	900	900	900	1000/900	1000/900	800/600	850	-	-	-	-	-
6	-	-	-	-	-	-	-	190	11	200	8	1,0
7	-	-	-	-	-	-	-	350	13	500	16	0,8
8	950	950	-	450/-	450/-	-	900	-	-	-	-	-
9	850	850	650	1500/500	1500/500	1100/350	480	-	-	-	-	-
10	680	680	450	750/500	750/500	550/350	540	-	-	-	-	-
11	-	-	-	-	-	-	-	220	12	450	12	1,5
12	-	-	-	-	-	-	-	330	9	400	9	0,8
13	-	-	-	-	-	-	-	180	14	350	8	1,1
14	340	340	300	450/100	450/100	300/60	230	-	-	-	-	-
15	550	550	-	670/-	670/-	-	650	-	-	-	-	-
16	-	-	-	-	-	-	-	290	15	300	18	1,4
17	950	950	750	1600/500	1600/500	1200/300	380	-	-	-	-	-
18	450	450	-	550/250	550/250	-	540	-	-	-	-	-
19	850	850	650	700/400	700/400	600/300	880	-	-	-	-	-
20	450	450	300	820/600	820/600	600/450	110	-	-	-	-	-
21	-	-	-	-	-	-	-	90	11,5	600	10	0,9
22	-	-	-	-	-	-	-	50	13,5	450	11	1,1
23	-	-	-	-	-	-	-	120	13,0	550	16	1,4
24	350	350	-	560/-	560/-	-	440	-	-	800	-	-
25	790	790	600	1800/950	188/950	1500/750	750	-	-	-	22	2,0
26	400	400	-	750/-	750/-	-	340	320	12,4	-	-	-
27	-	-	-	-	-	-	-	550	13,8	550	18	1,8
28	650	650	550	900/700	900/700	750/600	540	-	-	-	-	-
29	440	440	-	900/-	900/-	-	830	-	-	-	-	-
30	-	-	-	-	-	-	-	450	11,8	450	14	1,6
