27. Опишіть роботу смугових фільтрів.
Принцип роботи смугового фільтра заснований на використанні резонансів напруг і струмів в послідовних і паралельних коливальних контурах.

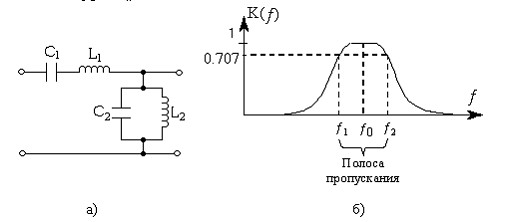

Рис. Схема смугового LC-фільтра (а) і його АЧХ (б).
При збігу частот, на яких спостерігається резонанс напруг у послідовному контурі L1C1 і резонанс струмів у паралельному коливальному контурі L2C2, опір поздовжнього плеча L1C1 виявляється мінімальним, а поперечного L2C2 - максимальним. Коефіцієнт передачі смугового фільтра при цьому має найбільше значення. При відхиленні частоти вхідних коливань від резонансної частоти ƒ0 коефіцієнт передачі ПФ зменшується.
28. Використання від’ємного зворотнього зв’язку у підсилювачах і схема включення
Для того, щоб досягти умови стабільності коефіцієнта підсилення використовують від’ємний зворотній зв’язок. Від’ємний зворотній зв’язок любого підсилювача може бути створений як від’ємний зворотній зв’язок по напрузі або по струму. Від’ємний зворотній зв’язок – це схема яка забезпечує передачу частки енергії з виходу підсилювача до входу. Частка енергії характеризує коефіцієнт зворотнього зв’язку . Коефіцієнт зворотнього зв’язку може змінюватись від 0,9 до 0,1. Зворотній зв’язок з метою стабілізації коефіцієнта підсилення виконується як від’ємний зв’язок. Схема передачі енергії працює наступним чином. Якщо змінився коефіцієнт підсилення К за рахунок внутрішнього дрейфу нуля у від’ємну сторону вихідна напруга у цих точках також буде зменшуватись. За рахунок коефіцієнта зворотнього зв’язку напруга знімається і подається із від’ємним знаком і загальний коефіцієнт К буде стабілізуватися по величині, тобто буде незмінним. Якщо коефіцієнт збіфльшився то збільшується від’ємна напруга і коефіцієнт знову буде стабілізуватися.
29. Опишіть принцип дії сельсінної пари і використання її у геофізиці.
Сельсін це –самосинхронізуючий індукційний електричний перетворювач. За допомогою сельсінної пари відбувається дистанційна передача кутових переміщень (поворот чи оберт) двох або кількох механізмів, які знаходяться на відстані один від одного і не звязані між собою механічно.
Для геофізичних досліджень свердловин дистанційна передача обертів знайшла широке застосування для передачі руху кабеля до реєструючи пристроїв в аналогових і цифрових, а також для роботи датчика глибин.
Основними
елементами цієї системи являються:
сельсін-датчик, лінія зв'язку і
сельсін-приймач. Розглянемо принцип
дії сельсінної передачі на прикладі
однофазної системи.
Рисунок 1. – Блок схема сельсінної передачі
Датчик і приймач
повністю однакові по будові і принципу
дії. Якщо рамки розміщені синфазно,
тобто займають однакове положення
відносно полюсів електромагніта, в них
індукуються однакова, але протилежно
направлена ЕРС, і компенсують одна одну.
При русі рамки датчика, внаслідок руху
кабеля на кут α1 утвориться ЕРС
.
Електрорушійна сила сильвін-приймача
не буде компенсована і в рамці потече
струм урівноваження. Струм, що протікає
в двох сельсінах, буде взаємодіяти з
магнітним полем електромагнітів датчика
і приймача, що створює синхронізуючий
момент.
