9.8. Фильтры других типов. Метод преобразования частоты
Мы
подробно рассматривали свойства, схемы
и методы расчета фильтров нижних частот,
практически не касаясь вопросов расчета
других типов фильтров. Это связано с
аналогией их свойств. Так, схемы фильтров
верхних частот должны обладать частотными
свойствами, противоположными свойствам
схем ФНЧ. Переход от одного типа фильтра
к другому можно осуществить с помощью
преобразования частотной переменной
jω,
которое переводит область нижних частот
переменной ω' в область верхних частот
ω, и наоборот. При одинаковой частоте
среза обоих фильтров, равной ωc,
такое преобразование осуществляется
с помощью функции jω
=
/jω',
или ω = –
/ω'.
В результате индуктивности исходного
фильтра-прототипа
L'
преобразуются в емкости C
= 1/
L'
и наоборот, емкости C'
переходят в индуктивности L
= 1/
L'.
Резистивные элементы схемы сохраняются.
Такое преобразование прототипа 3-го
порядка (рис.
9.7)
приводит к схеме ФВЧ, изображенной на
рис. 9.16, а.
Тем же преобразованием определяют и
пересчет частотных характеристик
фильтра. Это позволяет все данные,
полученные для фильтров-прототипов
нижних частот, использовать для анализа
фильтров нижних частот.
Рис. 9.16
Переход
от ФНЧ к полосовому фильтру (ПФ)
производится с помощью преобразования
частоты jω'
= jωa
+ b/jω
или ω ' = aω
– b/ω.
Выбор параметров a
и b
позволяет обеспечить желаемую полосу
пропускания искомого полосового фильтра,
ограниченную частотами среза ωс1
и ωс2.
Например, если частоте среза
фильтра-прототипа ω'с
отвечает значение ωс2,
а частоте ω' = 0 — значение ω = ω0
=
,
то для определения постоянных a
и b
получим уравнения: ω'с
= aωс2
– b/ωс2,
0 = aω0
– b/ω0,
откуда a
=ω'с/(Δω),
b = aω20,
где Δω = ωс1
– ωс2
— ширина
полосы пропускания полосового фильтра.
Это позволяет записать функцию
преобразования в виде ω' = ω'с(ω-
ω'0 /ω)
/(Δω). Частоте среза ωс1при
этом отвечает отрицательное значение
–ω'с
фильтра-прототипа.
Веденное частотное преобразование
переводит каждую индуктивность
фильтра-прототипа L'
в последовательно соединенные
индуктивность L = L'(ω'с/Δω)
и емкость C = Δω/(ω'сωс1ωс2L'),
и соответственно каждую емкость
фильтра-прототипа C'
— в параллельное соединение емкости
C = C'(ω'с/Δω)
и индуктивности L = Δω/(ω'сωс1ωс2C').
С помощью замены переменных ω'→ω
существляется и пересчет частотных
характеристик. В результате Т-образное
звено ФНЧ-прототипа (рис. 9.7) преобразуется
в звено 6-го порядка, изображенное на
рис. 9.16, б.
Рис. 9.17
Аналогично
осуществляется переход от НЧ-прототипа
к заграждающему фильтру. Здесь используем
преобразование частоты ω' = ω Δω/(
– ω2),
где Δω = ωз2
– ωз1
— ширина полосы задерживания;
=
ωз1ωз2.
Так как это преобразование дуально по
отношению к преобразованию перехода к
полосовому фильтру, то и преобразование
элементов прототипа подчиняется принципу
дуальности: индуктивности прототипа
L'
переходят в параллельные колебательные
контуры, а емкости — в последовательные
LC-контуры.
Результат такого преобразования
НЧ-прототипа приводит к схеме звена
заграждающего фильтра ЗФ рис. 9.16, в.

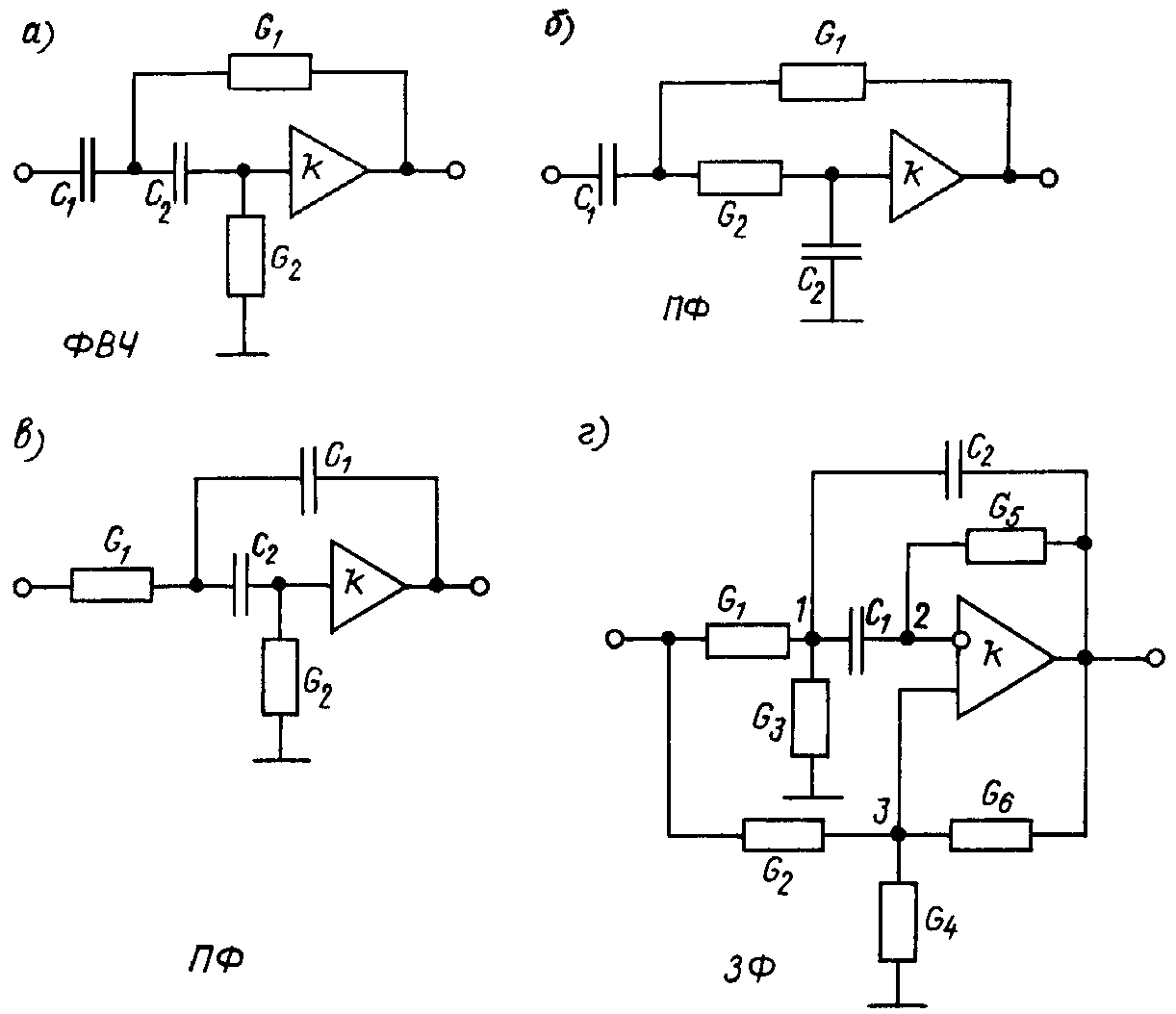

Переход от НЧ-прототипа активного звена (рис. 9.15) к ФВЧ, осуществляемый взаимной заменой резисторов и конденсаторов, приводит к схеме рис. 9.17, а. Для реализации полосового звена (ПФ) в схеме фильтра-прототипа НЧ должна быть выполнена взаимная перестановка резистора и конденсатора (рис. 9.13.17, б,в).
Активное звено заграждающего фильтра 2-го порядка должно иметь более сложную структуру и соответственно большее число элементов, чем рассмотренные схемы, так как ее передаточная функция в общем виде
содержит в числителе члены, имеющие различный характер частотной зависимости. Одна из распространенных схем звена 2-го порядка заграждающего фильтра ЗФ изображена на рис. 9.17, г. Подбор параметров пассивной части звена позволяет обеспечить необходимый характер его передаточной функции.
