8.10. Уравнения и свойства многополюсников
При описании электрической цепи ее зачастую представляют как совокупность фрагментов более общего вида (чем четырех- и двухполюсники), имеющих произвольное число внешних зажимов (полюсов), через которые такой фрагмент — многополюсник — соединяется с другими участками цепи (рис. 8.14).
Рис. 8.14 |
Описание многополюсника как элемента цепи выражает связи между токами полюсов İk и напряжениями входных узлов Uk относительно опорного узла цепи 0. В общем виде такая связь для линейного многополюсника может быть выражена в матричной форме: İ = YU,
|
где
,
—
векторы токов и напряжений полюсов;
—
неопределенная
матрица проводимостей многополюсника
— квадратная
матрица размера п.
Матрица Y называется неопределенной, поскольку ее элементы Yjk не являются независимыми друг от друга, так как токи полюсов, образующих сечение цепи, связаны друг с другом первым законом Кирхгофа и, следовательно, отдельные уравнения системы являются линейно зависимыми. Поэтому неопределенная матрица проводимостей многополюсника является вырожденной — ее определитель равен нулю.

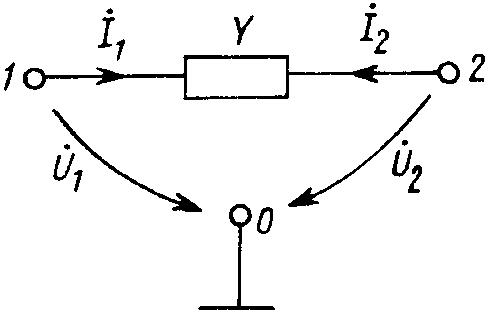

Например, описание двухполюсника с помощью неопределенной матрицы проводимостей Y (рис. 8.15) выражается двумя уравнениями:
или в матричной форме
Рис. 8.15 |
Отсюда видно, что всю существенную информацию о двухполюснике несет лишь один выделенный элемент неопределенной матрицы Y11 = Y. Недиагональные элементы неопределенной матрицы проводимостей пассивного многополюсника Ymk с одинаковыми индексами на основании принципа взаимности равны друг другу: Ymk = Ykm. |
Для трехполюсных элементов цепи — трехполюсников (рис. 8.16), к которым относятся, например, транзисторы, система уравнений для токов имеет вид:
Рис. 8.16
По первому закону Кирхгофа в этом случае имеем
Так
как это равенство выполняется при любых
значениях
то суммы проводимостей Ykm
в каждой
скобке должны быть равны нулю. Поэтому
сумма элементов каждого столбца
неопределенной матрицы проводимостей
любого многополюсника — это справедливо
не только для трехполюсника — равна
нулю.
С
другой стороны, если все входы
многополюсника находятся под одинаковым
потенциалом
то
токи через все выходные зажимы не
протекают — İk
= 0. Поэтому
и сумма элементов каждой строки
неопределенной матрицы проводимостей
многополюсника равна нулю.
Эти свойства позволяют записать неопределенную матрицу проводимостей трехполюсника в форме:
Таким образом, вся существенная информация о трехполюснике содержится лишь в выделенной клетке матрицы с элементами Y11, Y12, Y21, Y22. Эта клетка соответствует описанию трехполюсника как четырехполюсника, у которого зажим 3 является общим для входной и выходной пар полюсов. Такие четырехполюсники с общим зажимом являются весьма распространенными, и, следовательно, вся рассмотренная выше теория четырехполюсников распространяется и на трехполюсники с общим зажимом для входной и выходной цепей.
При анализе цепей с транзисторами часто бывает необходимо выразить параметры схемы с одним общим зажимом через параметры той же схемы с другим общим зажимом. Это осуществляют с помощью неопределенной матрицы проводимостей. Для записи матрицы проводимостей четырехполюсника с k-м общим зажимом входной и выходной цепей из неопределенной матрицы проводимостей трехполюсника Y3 следует просто вычеркнуть k-ю строку и k-й столбец. Так, при общем зажиме 2 матрица проводимостей четырехполюсника с входными 12 и выходными 32 зажимами имеет вид:
где Y11, Y12, Y21 и Y22 — элементы матрицы четырехполюсника с общим зажимом 3, входными 13 и выходными 23 зажимами.
