Шлицевые соединения
Зубчатый вал – деталь цилиндрической формы, по наружной поверхности которого равномерно расположены впадины (шлицы).
Между впадинами находятся зубья. Зубья входят во впадины насаживаемой детали, образуя зубчатое (шлицевое) соединение.

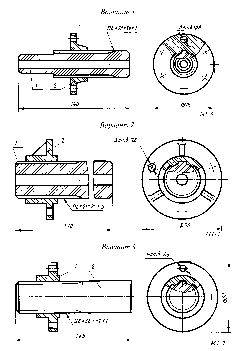

? Выполнить чертеж каждой детали (1 и 2) в отдельности в масштабе 2:1, нанести обозначения по образцу.
Пример условного обозначения на производственных чертежах с числом зубьев z = 8, внутренним диаметром d = 36 мм, наружным диаметром D = 40 мм, шириной зубьев b = 7 мм с центрированием по внутреннему диаметру D с посадкой H7-D8х36Н7х40Н12Х7.
В курсе «Черчение» обычно применяется условное обозначение в упрощенном виде (без предельных отклонений размеров и способа центрирования), например 8х36х40х7 (см.рис.92)
? Выполнить варианты с 1 по 18.
Резьбовые соединения
Болтовое соединение
? Построить изображения соединения деталей болтом.
№ варианта |
d |
n |
m |
c |
№ варианта |
d |
n |
m |
c |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 |
16 20 16 24 30 24 20 16 24 20 24 30 20 24 30 |
25 18 25 16 20 20 15 25 24 30 30 30 15 30 10 |
50 30 50 40 30 40 35 50 30 25 20 30 40 20 40 |
2 2,5 2 2,5 2,5 2,5 2,5 2 2,5 2,5 2,5 2,5 2,5 2,5 2,5 |
16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
20 30 20 24 16 20 24 30 24 30 20 24 16 24 20 |
15 20 30 20 20 25 15 18 10 20 15 15 15 20 10 |
25 30 20 30 45 25 40 35 40 35 25 30 25 25 30 |
2,5 2,5 2,5 2,5 2 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2 2,5 2,5 |
Шпилечное соединение
? Построить изображения соединения деталей шпилькой.
№ варианта |
d |
n |
m |
c |
№ варианта |
d |
n |
m |
c |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 |
16 20 30 20 24 30 20 16 20 20 30 24 24 20 30 |
45 28 30 20 24 35 25 22 38 25 25 28 25 26 30 |
55 50 70 56 70 80 50 48 50 50 70 75 45 50 70 |
2 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 |
16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
30 24 20 20 30 24 16 20 30 20 24 30 16 20 30 |
35 24 20 25 26 22 22 24 30 25 22 26 20 20 25 |
70 55 40 45 50 50 40 40 50 45 50 60 40 40 60 |
2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 |
