ЛЕКЦИЯ № 10 (3)
по дисциплине "Конструкция и прочность летательных аппаратов"
10. Поперечный изгиБ прямоугольных пластинок
Составитель проф. Радченко А.И.
Киев 2009
10. Поперечный изгиБ прямоугольных пластинок
Прямоугольной пластинкой называют тело, имеющее форму прямоугольной призмы, высота которой (толщина ) мала по сравнению с другими размерами.
Срединная плоскость пластинки - плоскость, делящая толщину пластинки пополам.
Изогнутой срединной поверхностью пластинки называют поверхность, в которую переходит срединная плоскость при деформации.
Пластинка является наиболее характерным конструктивным элементом авиационных конструкций (элементы обшивки крыла, фюзеляжа, оперения летательного аппарата стенки лонжерона, нервюры, шпангоута).

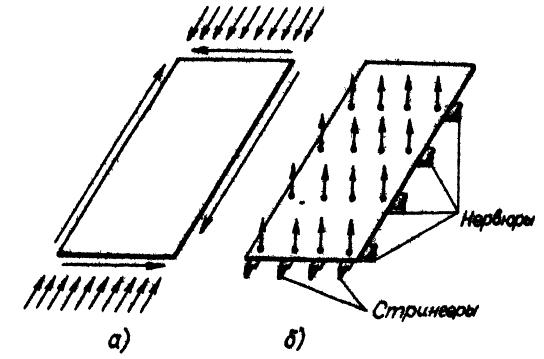

Рис. 10.1. Нагрузки, действующие на пластинку
Основная особенность пластинки - способность воспринимать только распределённую нагрузку, действующую в её плоскости (рис. 10.1,а). Распределённая нагрузка, направленная перпендикулярно к плоскости пластинки, вызывает большие деформации. Поэтому обычно применяются пластинки, подкреплённые рёбрами жесткости (стрингерами, нервюрами; рис. 10.1,б).
П
ластинки
нельзя нагружать непосредственно
сосредоточенными силами.

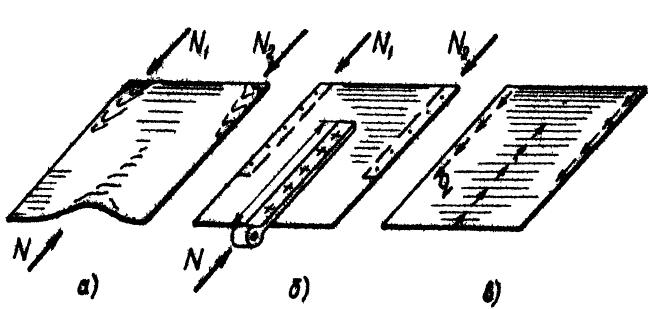

Сосредоточенная сила, приложенная к
пластинке даже в её плоскости, вызывает
большие местные деформации и разрушения
(рис.10.2,а).
В связи с этим пластинки подкрепляют
специальными узлами - усиленными
стойками, накладками (рис. 10.2,б),
которые передают сосредоточенные силы
на
пластинку
в виде распределенных потоков погонных
касательных усилий q
(рис. 10.2,в).
пластинки - удобный конструк-тивный элемент: они имеют малый Рис. 9.2 Работа пластинок вес, обеспечивают восприятие
аэродинамических сил, защищают внутренние полости летательного аппарата от набегающего потока.
10.1. Особенности напряженного состояния пластинок, их классификация
На рис. 10.3,а показана работа элемента обшивки в виде прямоугольной пластинки при общем изгибе и кручении крыла. вместе со всей конструкцией он воспринимает действие, изгибающего М и крутящего Мк моментов. При этом пластинка несёт нагрузку в своей плоскости. От изгибающего момента в крыле пластинка работает на сжатие (растяжение), от крутящего момента - на сдвиг и по её граням действуют соответственно нормальные σ и касательные напряжения.

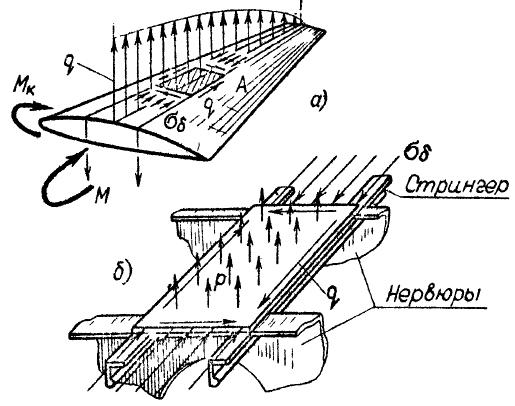

Рис. 10.3 Работа элемента обшивки в виде прямоугольной пластинки при общем изгибе и кручении крыла
Так как толщина пластинки мала, то при расчётах общей прочности пренебрегают переменностью напряжений σ и по её толщине и оперируют обычно не самими напряжениями, а погонными нормальными N = σ и погонными касательными q = усилиями. То есть сводят пластинку к срединной поверхности, нагруженной погонными усилиями.
От действия местной поперечной нагрузки р (сил разрежения или давления) этот же элемент обшивки работает дополнительно на местный поперечный изгиб. В крыле он опирается на стрингеры и нервюры
(рис. 10.3,б). В этом случае во взаимно перпендикулярных сечениях элемента возникают переменные по толщине изгибные нормальные и касательные напряжения.
В отдельных случаях при изгибе кроме изгибных напряжений в пластинке могут иметь место значительные растягивающие усилия, которые вызывают нормальные цепные напряжения. Цепные напряжение распределяются по высоте сечения равномерно; они возникают в результате действия на пластинку реакций окантовывающих её рёбер, которые препятствуют сближению краёв пластинки.
Изгибные и цепные напряжения относятся к напряжениям местной прочности.
Полное напряжение в любой точке изогнутой пластинки равно сумме изгибных и цепных напряжений. Величины этих слагаемых зависят от величины прогибов пластинки w(х;у), которые определяются как перемещения точек срединной поверхности в направлении, перпендикулярном к срединной плоскости (рис. 10.4).

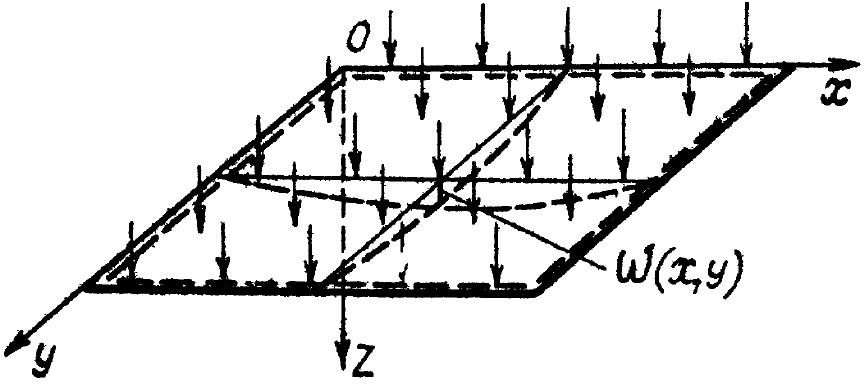

Рис. 10.4 Прогибы пластинки
В зависимости от напряжённого состояния, возникающего при изгибе, пластинки подразделяются на три класса:
1.
Жесткие
пластинки,
у которых максимальная величина
прогиба не превосходит
1/4…1/5
толщины .
У таких пластинок основную роль в напряжённом состоянии играют изгибные напряжения. Цепными напряжениями можно пренебречь.
Зависимость между величиной максимального прогиба жёсткой пластинки и интенсивностью поперечной нагрузки является линейной.
2. Гибкие пластинки, у которых максимальная величина прогиба находится в пределах (1/4…5)δ.
В этом случае цепные и изгибные напряжения соизмеримы.
3. Абсолютно гибкие пластинки, или мембраны, у которых величина прогибов более, чем в пять раз превосходит толщину пластинки.
У этих пластинок изгибные напряжения малы по сравнению с цепными и поперечная нагрузка уравновешивается главным образом растягивающими усилиями.
Особенность расчёта напряжённого состояния гибких пластинок и мембран состоит в том, что для них нельзя использовать принцип сложения (независимости) действия сил, так как связь между напряжениями и прогибами нелинейная,
