25. Электрический ток в вакууме. Методы регулирования.

Вакуум– состояние газа при давлении, меньшем атмосферного. Это понятие применяется к газу в замкнутом сосуде или в сосуде, из которого откачивают газ, а часто и к газу в свободном пространстве, например к космосу. Физической характеристикой вакуума есть соотношение между длиной свободного пробега молекул и размером сосуда, между электродами прибора и т.д.

Для существования электрического тока в вакууме нужно искусственно ввести в это пространство свободные электроны (с помощью эмиссионных явлений).

1.Термоэлектронная эмиссия Процесс испускания электронов нагретыми металлами называется термоэлектронной эмиссией. Интенсивность термоэлектронной эмиссии зависит от площади катода, температуры нагрева металла и свойств вещества. Если кинетическая энергия электронов больше энергии связи, то происходит термоэлектронная эмиссия.

2. Фотоэлектронная эмиссия (фотоэлектрический эффект, фотоэффект). Процесс испускания электронов металлами под воздействием света. Открыт Г. Герцем, исследован А. Г. Столетовым. Объяснен А. Эйнштейном.

3. Автоэлектронная эмиссия. Процесс испускания электронов под воздействием электрического поля.

Изобретен Т. А. Эдисоном.

Баллон — стекло или керамика,

Вакуум: 10-6 -10-7 мм рт. ст.

Катод — нить накала.

Анод — круглый или овальный цилиндр.

Катод: в виде вертикального металлического цилиндра, покрытого слоем оксидов щелочноземельных металлов.

(Позволяет увеличить долговечность катода.У таких катодов ток насыщения практически недостижим.)

Вольтамперные характеристики диода

С увеличением напряжения все большее количество электронов получает энергию, достаточную для того, чтобы достичь анода; ток возрастает. При некотором значении напряжения все электроны достигают анода. Ток перестает возрастать - ток насыщения. Для увеличения тока насыщения необходимо увеличить количество электронов (увеличить температуру катода). В приборах с косвенным накалом ток насыщения практически не достигается.

26. Термоэлектрические явления на спаях проводников. Термопара и её работа.

1.явление прямого преобразования теплоты в электричество в твердых или жидких проводниках, а также обратное явление прямого нагревания и охлаждения спаев двух проводников проходящим током. Термин "термоэлектричество" охватывает три взаимосвязанных эффекта: термоэлектрический эффект Зеебека и электротермические эффекты Пельтье и Томсона. Все они характеризуются соответствующими коэффициентами, различными для разных материалов. Эти коэффициенты связаны между собой так называемыми соотношениями Кельвина. Они определяются как параметрами спаев, так и свойствами самих материалов

Термоэлектрический эффект Зеебека.

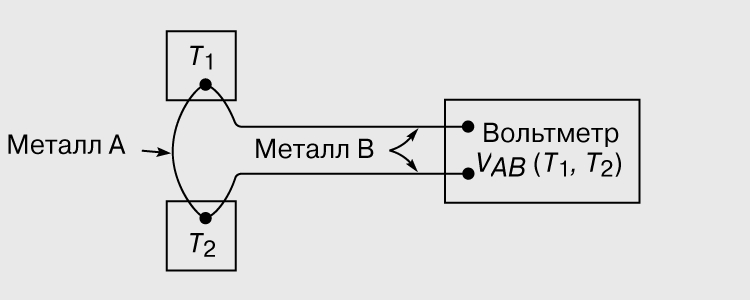

В 1820 появилось сообщение Г.Эрстеда о том, что магнитная стрелка отклоняется вблизи провода с электрическим током. В 1821 Т.Зеебек отметил, что стрелка отклоняется также, когда два стыка замкнутой электрической цепи, составленной из двух разных проводящих материалов, поддерживаются при разной температуре. Зеебек сначала полагал, что это чисто магнитный эффект. Но впоследствии стало ясно, что разность температур вызывает появление электрического тока в цепи (рис. 1). Важной характеристикой термоэлектрических свойств материалов, составляющих цепь, является напряжение на концах разомкнутой цепи (т.е. когда один из стыков электрически разъединен), так как в замкнутой цепи ток и напряжение зависят от удельного электросопротивления проводов. Это напряжение разомкнутой цепи VAB (T1, T2), зависящее от температур T1 и T2 спаев (рис. 2), называется термоэлектрической электродвижущей силой (термо-ЭДС). Зеебек заложил основы для дальнейших работ в области термоэлектричества, измерив термо-ЭДС широкого круга твердых и жидких металлов, сплавов, минералов и даже ряда веществ, ныне называемых полупроводниками.

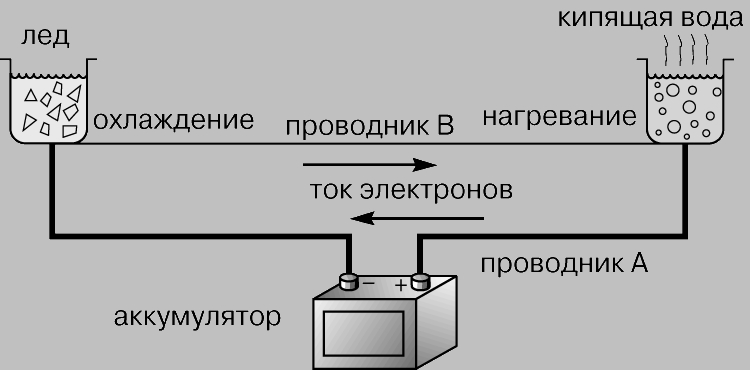

Электротермический эффект Пельтье. В 1834 французский часовщик Ж.Пельтье заметил, что при прохождении тока через спай двух разных проводников температура спая изменяется. Как и Зеебек, Пельтье сначала не усмотрел в этом электротермического эффекта. Но в 1838 Э.Х.Ленц, член Петербургской академии наук, показал, что при достаточно большой силе тока каплю воды, нанесенную на спай, можно либо заморозить, либо довести до кипения, изменяя направление тока. При одном направлении тока спай нагревается, а при противоположном - охлаждается. В этом и состоит эффект Пельтье (рис. 3), обратный эффекту Зеебека.

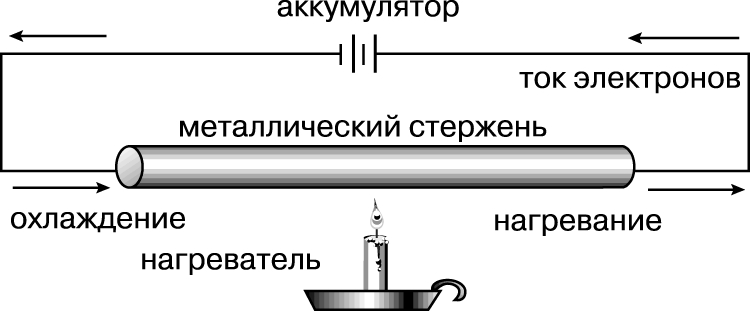

Электротермический эффект Томсона. В 1854 У. Томсон (Кельвин) обнаружил, что если металлический проводник нагревать в одной точке и одновременно пропускать по нему электрический ток, то на концах проводника, равноудаленных от точки нагрева (рис. 4), возникает разность температур. На том конце, где ток направлен к месту нагрева, температура понижается, а на другом конце, где ток направлен от точки нагрева, - повышается. Коэффициент Томсона - единственный термоэлектрический коэффициент, который может быть измерен на однородном проводнике. Позднее Томсон показал, что все три явления термоэлектричества связаны между собой уже упоминавшимися выше соотношениями Кельвина.

Термопа́ра (термоэлектрический преобразователь температуры) — термоэлемент, применяемый в измерительных и преобразовательных устройствах, а также в системах автоматизации.

Для измерения разности температур зон, ни в одной из которых не находится вторичный преобразователь (измеритель термо-ЭДС), удобно использовать дифференциальную термопару: две одинаковых термопары, соединенных навстречу друг другу. Каждая из них измеряет перепад температур между своим рабочим спаем и условным спаем, образованным концами термопар, подключёнными к клеммам вторичного преобразователя, но вторичный преобразователь измеряет разность их сигналов, таким образом, две термопары вместе измеряют перепад температур между своими рабочими спаями.
