2.3. Розрахунок параметрів циліндричної зубчастої передачі
На цьому етапі розрахунку визначають основні параметри зубчастої передачі циліндричного редуктора, основні геометричні розміри показано на рис. 2.3 (ці позначення пояснено нижче в ході розрахунку).
Таблиця 2.9
Значення коефіцієнта
b/d1* (b/dm1) |
Рівень твердості поверхонь зубців** |
Схема передачі |
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
||
0,2 |
а |
1,53 |
1,31 |
1,23 |
1,15 |
1,07 |
1,04 |
1,04 |
1,04 |
б |
1,25 |
1,16 |
1,12 |
1,08 |
1,04 |
1,04 |
1,04 |
1,04 |
|
0,4 |
а |
2,01 |
1,67 |
1,46 |
1,27 |
1,16 |
1,09 |
1,06 |
1,04 |
б |
1,53 |
1,34 |
1,23 |
1,13 |
1,08 |
1,05 |
1,04 |
1,04 |
|
0,6 |
а |
2,47 |
2,01 |
1,74 |
1,46 |
1,26 |
1,16 |
1,08 |
1,06 |
б |
1,75 |
1,53 |
1,38 |
1,23 |
1,14 |
1,08 |
1,06 |
1,04 |
|
0,8 |
а |
3,03 |
2,41 |
2,01 |
1,62 |
1,41 |
1,31 |
1,21 |
1,08 |
б |
2,08 |
1,74 |
1,53 |
1,32 |
1,21 |
1,16 |
1,08 |
1,04 |
|
1,0 |
а |
– |
2,80 |
2,28 |
1,82 |
1,60 |
1,46 |
1,31 |
1,16 |
б |
– |
1,95 |
1,67 |
1,42 |
1,31 |
1,23 |
1,16 |
1,08 |
|
1,2 |
а |
– |
– |
2,54 |
2,04 |
1,80 |
1,60 |
1,46 |
1,23 |
б |
– |
– |
1,81 |
1,53 |
1,42 |
1,31 |
1,23 |
1,11 |
|
1,4 |
а |
– |
– |
– |
2,28 |
2,01 |
1,74 |
1,60 |
1,32 |
б |
– |
– |
– |
1,67 |
1,53 |
1,40 |
1,31 |
1,16 |
|
1,6 |
а |
– |
– |
– |
– |
2,23 |
2,01 |
1,74 |
1,46 |
б |
|
|
|
|
1,67 |
1,53 |
1,38 |
1,23 |
|
*
Для циліндричних передач
** а – HВ2 ≤ 350; б – НRС2 ≥ 40. Примітка. Дивись табл. 2.8. |
Таблиця 2.10
Значення коефіцієнта
Ступінь точності обробки |
Рівень твердості поверхонь зубців* |
Колова швидкість v, м/с |
|||||
1 |
2 |
4 |
6 |
8 |
10 |
||
6-а |
а |
1,03 1,01 |
1,06 1,02 |
1,12 1,03 |
1,17 1,04 |
1,23 1,06 |
1,28 1,07 |
б |
1,02 1,00 |
1,04 1,00 |
1,07 1,02 |
1,10 1,02 |
1,15 1,03 |
1,18 1,04 |
|
7-а |
а |
1,04 1,02 |
1,07 1,03 |
1,14 1,05 |
1,21 1,06 |
1,29 1,07 |
1,36 1,08 |
б |
1,03 1,00 |
1,05 1,01 |
1,09 1,02 |
1,14 1,03 |
1,19 1,03 |
1,24 1,04 |
|
8-а |
а |
1,04 1,01 |
1,08 1,02 |
1,16 1,04 |
1,24 1,06 |
1,32 1,07 |
1,40 1,08 |
б |
1,03 1,01 |
1,06 1,01 |
1,10 1,02 |
1,16 1,03 |
1,22 1,04 |
1,26 1,05 |
|
9-а |
а |
1,05 1,01 |
1,10 1,03 |
1,20 1,05 |
1,30 1,07 |
1,40 1,09 |
1,50 1,12 |
б |
1,04 1,01 |
1,07 1,01 |
1,13 1,02 |
1,20 1,03 |
1,26 1,04 |
1,32 1,05 |
|
* а – HВ2 ≤ 350; б – НRС2 ≥ 40. Примітки. 1. У чисельнику наведено дані для циліндричних прямозубих коліс, а в знаменнику – для косозубих і конічних. 2. У визначенні коефіцієнтів використовують інтерполяцію. |
Таблица 2.11
Значення
коефіцієнта
Ступінь точності обробки |
Рівень твердості поверхонь зубців* |
Колова швидкість v, м/с |
|||||
1 |
2 |
4 |
6 |
8 |
10 |
||
6-а |
а |
1,06 1,02 |
1,13 1,05 |
1,26 1,10 |
1,40 1,15 |
1,58 1,20 |
1,67 1,25 |
б |
1,02 1,01 |
1,04 1,02 |
1,08 1,03 |
1,11 1,04 |
1,14 1,06 |
1,17 1,07 |
|
7-а |
а |
1,08 1,03 |
1,16 1,06 |
1,33 1,11 |
1,50 1,16 |
1,67 1,22 |
1,80 1,27 |
б |
1,03 1,01 |
1,05 1,02 |
1,09 1,03 |
1,13 1,05 |
1,17 1,07 |
1,22 1,08 |
|
8-а |
а |
1,10 1,03 |
1,20 1,06 |
1,38 1,11 |
1,58 1,17 |
1,78 1,23 |
1,96 1,29 |
б |
1,04 1,01 |
1,06 1,02 |
1,12 1,03 |
1,16 1,05 |
1,21 1,07 |
1,26 1,08 |
|
9-а |
а |
1,13 1,04 |
1,28 1,07 |
1,50 1,14 |
1,77 1,21 |
1,98 1,28 |
2,25 1,35 |
б |
1,04 1,01 |
1,07 1,02 |
1,14 1,04 |
1,21 1,06 |
1,27 1,08 |
1,34 1,09 |
|
* а – HВ2 ≤ 350; б – НRС2 ≥ 40. Примітки. 1. У чисельнику наведено дані для циліндричних прямозубих коліс, а в знаменнику – для косозубих і конічних. 2. У визначенні коефіцієнтів використовують інтерполяцію. |

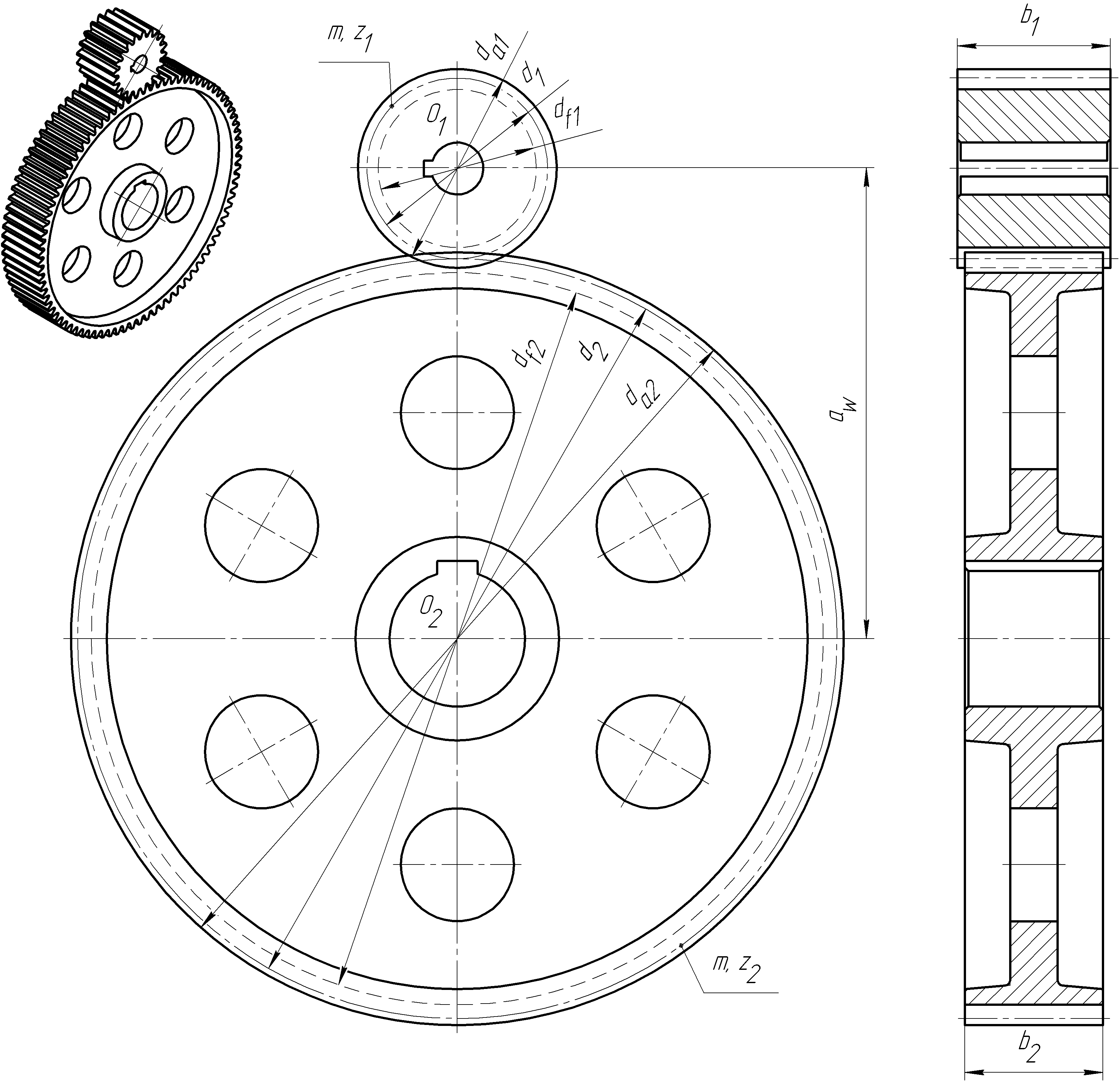

Рис. 2.3
