Основы работы в системе mathcad
В настоящее время научно-технические расчеты на компьютерах все чаще проводятся с использованием современных математических пакетов (MatLab, Maple, MathCAD и др.).
Один из самых известных математических пакетов – система MathCAD. Можно отметить ряд ее особенностей, обеспечивших большую популярность MathCAD:
Математические выражения в системе MathCAD записываются в общепринятой математической форме, что повышает наглядность программ и позволяет создавать законченные научно-технические документы.
Пакет MathCAD дополнен справочником по основным математическим и физико-хими-ческим формулам, которые легко переносятся в документ.
При решении задач можно использовать размерные переменные и выбрать нужную систему единиц измерения.
Широко используются информационные технологии, предоставляемые Internet.
В то же время система MathCAD остается достаточно простой и доступной очень широкому кругу пользователей.
1.1 Основы пользовательского интерфейса

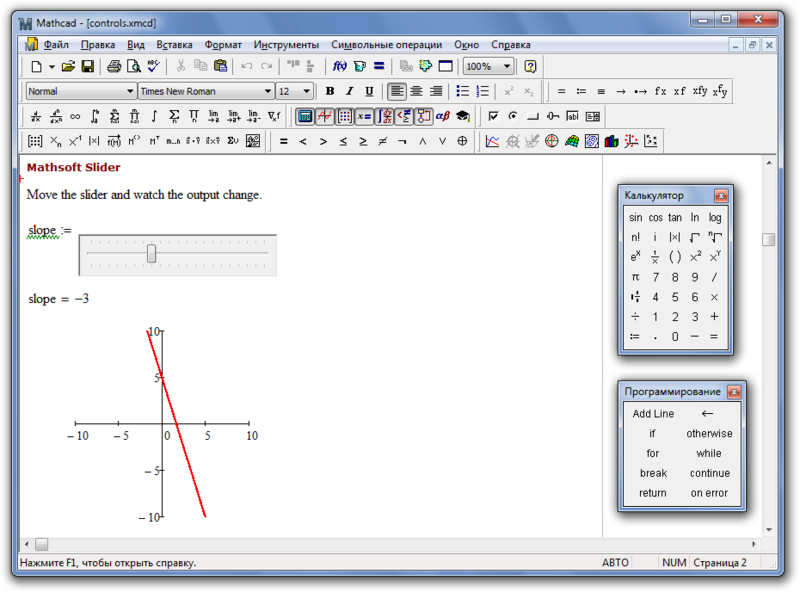

Система MathCAD имеет удобный и типичный для Windows-приложений пользовательский интерфейс – набор средств, обеспечивающих управление системой. При запуске MathCAD вначале появляется заставка, а затем открывается окно приложения (рисунок 1.1). В окне редактирования показаны плавающие панели некоторых математических и графических операций, а также панель греческих символов
Рис. 1.1 – Окно редактирования и некоторые элементы интерфейса
Основную часть экрана занимает окно редактирования, первоначально пустое. Вверху окна редактирования видно несколько строк с типовыми элементами интерфейса.
Верхняя строка – титульная. Она отображает название загруженного или вводимого с клавиатуры документа. В левой части строки помещена стандартная кнопка управления окном, а в правой части – три маленькие кнопки для свёртывания окна, развёртывания его во весь экран и закрытия.
Вторая строка содержит позиции главного меню. Перечислим их назначение:
File (фаил) – работа с файлами, сетью Internet и электронной почтой;
Edit (правка) – редактирование документов;
View (обзор) – изменение средств обзора и вкл./выкл. элементов интерфейса;
Insert( вставка) – установка вставок объектов и их шаблонов (включая графику);
Format (формат) – изменение формата (параметров) объектов;
Tools ( инструменты)– управление процессом вычислений;
Symbolic (символы) – выбор операций символьного процессора;
Window (окно) – управление окнами системы;
Help (справка) – работа со справочной базой данных о системе.
Ниже главного меню располагается стандартная панель инструментов, дублирующая ряд наиболее распространённых команд и операций (рисунок 1.2).
1 – Новый документ 8 – Отменить операцию
2 – Открыть документ 9 – Выровнять по горизонтали
3 – Записать документ 10 – Выровнять по вертикали
4 – Напечатать документ 11 – Вставить функцию
5 – Перенести в буфер 12 – Вставить размерность
6 – Скопировать в буфер 13 – Справка
7 – Вывести из буфера
Рис.1.2 – Назначение некоторых кнопок стандартной панели инструментов

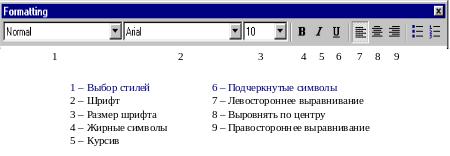

Панель форматирования для выбора типа и размера шрифтов и способа выравнивания текстовых комментариев показана на рисунке 1.3.
Рис.1.3 – Назначение панели форматирования
Во всех последних версиях MathCAD используются перемещаемые («плавающие») панели инструментов для вывода заготовок – шаблонов математических знаков (цифр, знаков арифметических операций, матриц, знаков отношений, графиков и т.д.). Применение таких панелей для вывода шаблонов математических знаков очень удобно, поскольку не нужно запоминать разнообразные сочетания клавиш. Любую панель можно перемещать по экрану, менять ее форму и закрыть при ненадобности.
Вызвать любую панель на экран или скрыть ее можно с помощью пункта Toolbars (Панель инструментов) меню View (Вид) по имени нужной панели. Математические панели, в отличие от основных, можно вызвать нажатием соответствующей кнопки панели Math (Математика).
