ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К КУРСОВОМУ ПРОЕКТУ ПО ДИСЦИПЛИНЕ

«УСТРОЙСТВО И ЭКСПЛУАТАЦИЯ

ЖЕЛЕЗНОДОРОЖНОГО ПУТИ»

Выполнил студент: Михайлов Д.И.

Факультета УПП группа УПП-801

Руководитель проекта: Третьякова Е.Н.

Санкт-Петербург

2010

Содержание:

1.Расчёт и проектирование эпюры одиночного и обыкновенного стрелочного перевода…………..4

1.1 Основные положения…………………………………………………………………………………………...4

1.2 Определение размеров крестовины……………………………………………………………………………5

1.3 Определение радиуса остряка и переводной кривой…………………………………………………………8

1.4 Определение размеров стрелки………………………………………………………………………………...8

1.5 Определение основных и осевых размеров стрелочного перевода………………………………………..11

1.6 Определение длин рельсов, входящих в состав стрелочного перевода…………………………………..12

1.7 Компоновка эпюры стрелочного перевода…………………………………………………………………..13

2. Определение продолжительности «окна» для производства основных работ

при капитальном ремонте пути…………………………………………………………………………………..16

2.1 Основные положения………………………………………………………………………………………….16

2.2 Технологический процесс производства капитального ремонта пути……………………………………..17

2.3.Определение продолжительности «окна» по замене рельсошпальной решетки………………………….17

2.4 Определение фронта основных работ по глубокой очистке балласта……………………………………...22

2.5. Определение количества рабочих для производства основных работ в “окно”,

выполняемых с помощью механизированного инструмента…………………………………………………………24

3. Проектирование мероприятий по снегоборьбе на станциях………………………..…………………26

3.1 Общие сведения. ………………………………………………………………………………………………26

3.2 Определение затрат по снегоборьбе на станции…………………………………………………………….26

3.3 Количество рабочих для погрузки снега при вывозке его поездами………………………………………27

3.4 Выбор способов очистки и вывозки снега………………………………………………………………..…27

3.5 Определение затрат по снегоборьбе на станции…………………………………………………………....30

3.6 Количество рабочих для погрузки снега при вывозке его поездами………………………………………31

4. Список литературы…………………………………………………………………………………………….…32

1. Расчет и проектирование эпюры одиночного обыкновенного стрелочного перевода.

1. Основные положения

При проектировании стрелочных переводов возможны различные случаи постановки задачи, что обусловливает различные варианты исходных данных. В настоящих указаниях принят один из наиболее простых и распространённых вариантов, когда заданы тип рельса, марка и конструкция крестовины и конструкция крестовины, тип остряка (выбран вариант криволинейного остряка пониженного профиля) со стандартным шагом.

Для упрощения расчётов принято, что радиус остряка Ro равен радиусу переводной кривой R, хотя в стрелочных переводах, выпускаемых промышленностью, как правило, Ro делают больше R, а в ряде конструкций остряк очерчен по кривой, составленной несколькими радиусами.

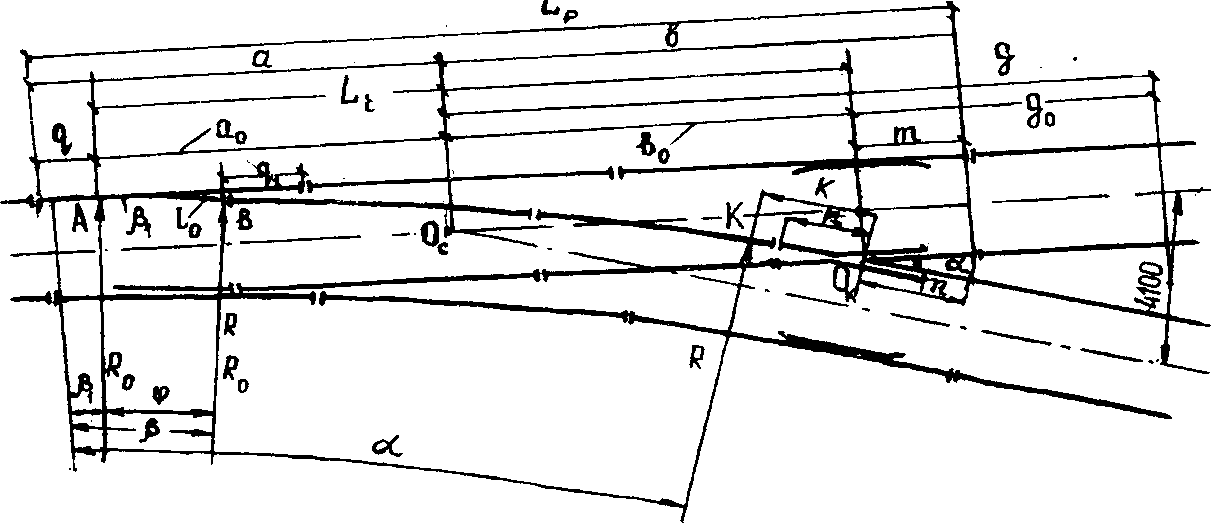

Рис. 1. Схема одиночного обыкновенного стрелочного перевода

М–марка крестовины, равная tg;

-угол крестовины;

_n – начальный угол остряка между касательной к рабочей грани остряка у его острия и рамным рельсом;

-полный стрелочный угол между касательной к рабочей грани остряка в его корне и рамным рельсом;

-угол поворота остряка, соответствующий его дуге,

;

R_o – радиус остряка (и в данном случае переводной кривой, Ro = R);

m – хвостовая часть крестовины;

n – передняя часть крестовины;

k – прямая вставка от конца переводной кривой до математического центра крестовины Ок;

q – передний выступ рамного рельса;

q₁ – задний выступ рамного рельса;

l_o – длина криволинейного остряка (по дуге окружности);

l_o’ – проекция остряка на прямое направление;

L_t – теоретическая длина стрелочного перевода;

L_P – полная длина стрелочного перевода;

a_o, b_o, a, b – осевые размеры;

g_o, g – расстояния до предельного столбика соответственно от математического центра крестовины Ок и до центра перевода Ос.

Итак, исходными данными являются:

а) марка крестовины М;

б) конструктивный тип крестовины: цельнолитая или сборная единой отливки сердечника с наиболее изнашиваемой частью усовиков;

в) тип рельсов;

г) конструкция остряка – принят криволинейный остряк с профилем острякового рельса пониженного типа;

д) начальный угол остряка ₁.

Для построения эпюры стрелочного перевода в процессе расчёта необходимо определить:

1. геометрические размеры крестовины;

2. радиус остряка и переводной кривой;

3. геометрические размеры стрелки;

4. основные и осевые размеры стрелочного перевода;

5. координаты переводной кривой;

6. длины рельсов, входящих в стрелочный перевод;

7. местоположение стрелочных брусьев под переводом, т.е. произвести компоновку эпюры стрелочного перевода.

Все расчёты выполняются с точностью до 1 мм, что требует применения тригонометрических функций с мантиссой не менее шести знаков; значение постоянной  также берётся с точностью до шестого знака или более: 3,141593. Когда в результате расчётов искомые размеры получают с точностью до долей миллиметра, следует ограничиться точностью до 1 мм, округлив и отбросив всю дробную часть.
