4. Аппаратное обеспечение ос Windows: центральный процессор, системная шина, адресная шина.
Аппаратное обеспечение (допустимо также произношение обеспечение), аппаратные средства, компьютерные комплектующие, жарг. железо (англ. hardware) — электронные и механические части вычислительного устройства, входящих в состав системы или сети, исключая программное обеспечение и данные (информацию, которую вычислительная система хранит и обрабатывает). Аппаратное обеспечение включает: компьютеры и логические устройства, внешние устройства и диагностическую аппаратуру, энергетическое оборудование, батареи и аккумуляторы.

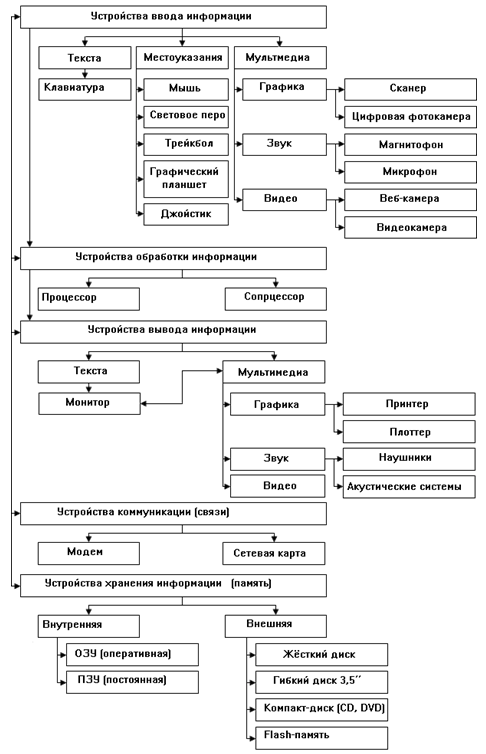

Структура аппаратного обеспечения ПК
К аппаратному обеспечению относятся устройства, образующую конфигурацию компьютера. Различают внутренние и внешние устройства. Согласование между отдельными узлами и блоками выполняется с помощью аппаратно-логических устройств, называемых аппаратными интерфейсами. Стандарты на аппаратные интерфейсы называют протоколами. Протокол - это совокупность технических условий, которые должны быть обеспечены разработчиками устройств.
Для того чтобы рационально работать с компьютером, необходимо знать его устройство, понимать, какие характеристики компьютера существенны для выполнения определенных задач, каким образом можно модернизировать компьютер. Владение терминологией, связанной с аппаратным обеспечением компьютера, сегодня необходимо каждому человеку, независимо от его профессии.
Перечень установленного в компьютер аппаратного обеспечения составляться на основании анализа конфигурации текущей операционной системы. Например, Диспетчер устройств (Device Manager) от Microsoft обычно содержит необходимую информацию об установленных устройствах. Диспетчер устройств находится на панели управления (control panel).
Центральный процессор (ЦП; также центральное процессорное устройство — ЦПУ; англ. central processing unit, CPU, дословно — центральное обрабатывающее устройство) — электронный блок либо интегральная схема (микропроцессор), исполняющая машинные инструкции (код программ), главная часть аппаратного обеспечения компьютера или программируемого логического контроллера. Иногда называют микропроцессором или просто процессором.
Изначально термин центральное процессорное устройство описывал специализированный класс логических машин, предназначенных для выполнения сложных компьютерных программ. Вследствие довольно точного соответствия этого назначения функциям существовавших в то время компьютерных процессоров, он естественным образом был перенесён на сами компьютеры. Начало применения термина и его аббревиатуры по отношению к компьютерным системам было положено в 1960-е годы. Устройство, архитектура и реализация процессоров с тех пор неоднократно менялись, однако их основные исполняемые функции остались теми же, что и прежде.
Главными характеристиками ЦПУ являются: тактовая частота, производительность, энергопотребление, нормы литографического процесса используемого при производстве (для микропроцессоров) и архитектура.
Ранние ЦП создавались в виде уникальных составных частей для уникальных, и даже единственных в своём роде, компьютерных систем. Позднее от дорогостоящего способа разработки процессоров, предназначенных для выполнения одной единственной или нескольких узкоспециализированных программ, производители компьютеров перешли к серийному изготовлению типовых классов многоцелевых процессорных устройств. Тенденция к стандартизации компьютерных комплектующих зародилась в эпоху бурного развития полупроводниковых элементов, мейнфреймов и миникомпьютеров, а с появлением интегральных схем она стала ещё более популярной. Создание микросхем позволило ещё больше увеличить сложность ЦП с одновременным уменьшением их физических размеров. Стандартизация и миниатюризация процессоров привели к глубокому проникновению основанных на них цифровых устройств в повседневную жизнь человека. Современные процессоры можно найти не только в таких высокотехнологичных устройствах, как компьютеры, но и в автомобилях, калькуляторах, мобильных телефонах и даже в детских игрушках. Чаще всего они представлены микроконтроллерами, где помимо вычислительного устройства на кристалле расположены дополнительные компоненты (память программ и данных, интерфейсы, порты ввода/вывода, таймеры и др.). Современные вычислительные возможности микроконтроллера сравнимы с процессорами персональных ЭВМ десятилетней давности, а чаще даже значительно превосходят их показатели.
Компьютерная шина (от англ. computer bus, bidirectional universal switch — двунаправленный универсальный коммутатор) — в архитектуре компьютера подсистема, которая передаёт данные между функциональными блоками компьютера. Обычно шина управляется драйвером. В отличие от связи точка-точка, к шине можно подключить несколько устройств по одному набору проводников. Каждая шина определяет свой набор коннекторов (соединений) для физического подключения устройств, карт и кабелей.
Ранние компьютерные шины представляли собой параллельные электрические шины с несколькими подключениями, но сейчас данный термин используется для любых физических механизмов, предоставляющих такую же логическую функциональность, как параллельные компьютерные шины. Современные компьютерные шины используют как параллельные, так и последовательные соединения и могут иметь параллельные (multidrop) и цепные (daisy chain) топологии. В случае USB и некоторых других шин могут также использоваться хабы (концентраторы).
Примеры внутренних компьютерных шин
Параллельные
Проприетарная ASUS Media Bus, использовалась на некоторых материнских платах ASUS с Socket 7 и представляла собой шину ISA в специфическом разьеме, размещенном в одну линию с разьемом шины PCI.
CAMAC для измерительных систем (instrumentation systems)
Extended ISA или EISA
Industry Standard Architecture или ISA
Low Pin Count или LPC
MicroChannel или MCA
MBus
Multibus для промышленных систем
NuBus или IEEE 1196
OPTi local bus, использовалась для ранних материнских плат для Intel 80486
Peripheral Component Interconnect или PCI, также PCI-X
S-100 bus или IEEE 696, использовалась в Altair и похожих микрокомпьютерах
SBus или IEEE 1496
VESA Local Bus или VLB или VL-bus, использовалась в основном на материнских платах для 80486 процессоров и была подключена непосредственно к выводам микропроцессора. Однако встречалась и реализация этой шины в сочетании с ЦПУ IBM BL3 (аналог i386SX) и ранними Pentium
VMEbus, VERSAmodule Eurocard bus
STD Bus для 8-ми и 16-ти битных микропроцессорных систем
Unibus
Q-Bus
Последовательные
1-Wire
HyperTransport
I²C
PCI Express или PCIe
Serial Peripheral Interface Bus или шина SPI
USB, Universal Serial Bus, чаще используется как внешняя
FireWire, i.Link, IEEE 1394, чаще используется как внешняя
Примеры внешних компьютерных шин:
Advanced Technology Attachment или ATA (также известна, как PATA, IDE, EIDE, ATAPI) — шина для подключения дисковой и ленточной периферии.
SATA, Serial ATA — современный вариант ATA
USB, Universal Serial Bus, используется для множества внешних устройств
HIPPI HIgh Performance Parallel Interface
IEEE-488, GPIB (General-Purpose Instrumentation Bus), HPIB, (Hewlett-Packard Instrumentation Bus)
PC card, ранее известная как PCMCIA, часто используется в ноутбуках и других портативных компьютерах, но теряет своё значение с появлением USB и встраиванием сетевых карт и модемов
SCSI, Small Computer System Interface, шина для подключения дисковых и ленточных накопителей
Serial Attached SCSI, SAS — современный вариант SCSI
Шина адреса — компьютерная шина, используемая центральным процессором или устройствами, способными инициировать сеансы DMA, для указания физического адреса слова ОЗУ (или начала блока слов), к которому устройство может обратиться для проведения операции чтения или записи.
Основной характеристикой шины адреса является её ширина в битах. Ширина шины адреса определяет объём адресуемой памяти. Например, если ширина адресной шины составляет 20 бит, и размер слова памяти равен одному байту (минимальный адресуемый объём данных), то объём памяти, который можно адресовать, составляет 220 = 1 048 576 байтов (1 МБайт) как в IBM PC/XT.
