- •Введение
- •Значение экологии для жизни большого города
- •Проблемы загрязнения окружающей среды
- •Выбросы электростанций
- •Альтернативный источник энергии
- •Топливный элемент
- •Топливный элемент – это первичный (не перезаряжаемый) источник тока, в котором электрическая энергия непосредственно образуется за счет реакции между топливом (восстановителем) и окислителем.
- •Щелочные топливные элементы
- •Щелочной топливный элемент
- •1:Топливо2:Поток электронов 3:Нагрузка 4.Окислитель 5:Катод 6:Электролит 7:Анод 8:Вода 9:Гидроксид-ионы
Щелочные топливные элементы
Алкалайновые или щелочные топливные элементы, называемые также как элементы Бэкона в честь их британского "отца", являются одной из наиболее хорошо разработанной технологией топливных элементов. Именно эти устройства помогли человеку ступить на Луну. Вообще NASA использует топливные элементы этого типа уже с середины 60-ых годов прошлого века.потребляют водород и чистый кислород, производя питьевую воду, тепло и электричество. Во многом благодаря тому, что эта технология прекрасно отработана, у нее один из наивысших показателей эффективности среди подобных систем (потенциал около 70%).
Эти элементы являются самыми дешевыми в производстве топливными элементами, доступными сегодня.
Щелочной топливный элемент
Мною был выбран щелочной топливный элемент, так как он дешев в изготовлении, энергетически эффективен. Посмотрев по таблице «Теоретические и экспериментальные значения ЭДС» я нашел, что наиболее выгодное использование натрия или его солей.
В качестве электролита в щелочных элементах используется концентрированный гидроксид калия (КОН) или его водный раствор, а основным материалом для изготовления электродов является никель. В традиционных щелочных элементах в качестве топлива может использоваться чистый водород, в качестве окислителя – чистый кислород или активные металлы,в качестве топлива пропан, в качестве окислителя кислород. Преимуществами всего класса щелочных элементов является низкая себестоимость их производства, возможность использования более дешевых никелевых и серебряных катализаторов, а также абсолютная экологическая чистота горячей воды (питьевая), получаемой в качестве отходов. До последнего времени технология прямого окисления метанола считалась самой перспективной для питания портативной микроэлектроники. Однако наметившиеся проблемы в сегменте токсичность метанола и высокая стоимость катализаторов стимулировали развитие исследований в области технологии щелочных топливных элементов. Сегодня выделяют отдельное сложившееся направление – топливные элементы с прямым окислением борогидрида натрия (NaBH4).По сравнению с метанолом, борогидрид натрия и тетраборат натрия менее токсичны, борогидрид имеет большую плотность.
Устройство топливного элемента
Электрохимический генератор – это система, состоящая из батареи топливных элементов, устройств для хранения и подвода топлива и окислителя, вывода из элемента продуктов реакции, поддержания и регулирования температуры и напряжения.
Схема щелочного топливного элемента
1:Топливо2:Поток электронов 3:Нагрузка 4.Окислитель 5:Катод 6:Электролит 7:Анод 8:Вода 9:Гидроксид-ионы
Щелочной Топливный элемент работает по стандартной схеме работы топливного элемента:
топливо + окислитель = электроэнергия + продукты окисления топлива + Q
Мы видим что выходом реакции служит тепловая энергия. Чтобы добиться более эффективной работы топливного элемента, я придумал превращать тепловую энергию в энергию электрическую при помощи магнитогидродинамического генератора.
Магнитогидродинамический генератор— энергетическая установка, в которой энергия рабочего тела (жидкой или газообразной электропроводящей среды), движущегося в магнитном поле, преобразуется непосредственно в электрическую энергию.
В нашем случае электропроводящей средой будет служить гидроксид калия (KOH),
который в нашей топливной ячейке служит электролитом.
Таким образом вся выделяющаяся при химической реакции энергия будет преобразовываться в электрическую. Благодаря этому достигается наибольшая эффективность топливного элемента.

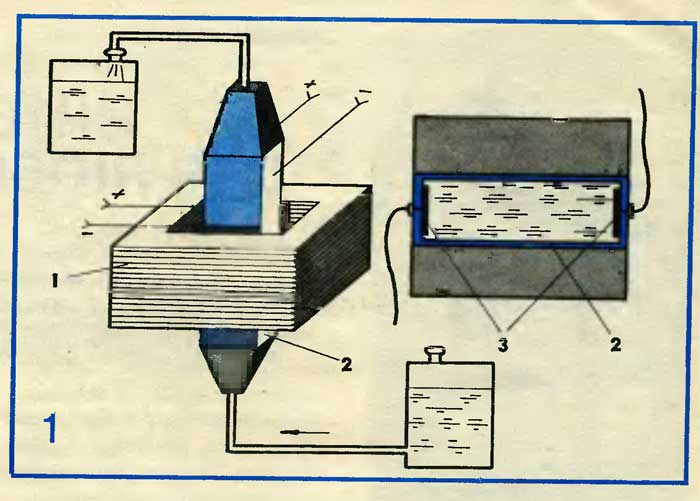

Схема магнитогидродинамического генератора.
В центре генератора находится канал для электролита, который изготовлен из пластика (на рисунке. 2)
Вокруг Канала располагается постоянный магнит (на рисунке. 1)
К каналу подведены электроды, сделанные из любого металла (на рисунке. 3)
