2003. - Режим доступа: http://www.Lib.Krgtu.Ru. - Загл. С экрана. - Имеется

печатный аналог.

Препринт

Егорычев, Г. П. Решение вопроса Маргенштерна-Матиясевича в

проблеме ЗХ+1 : препринт / Г. П. Егорычев ; Краснояр. гос. техн ун-т -

Красноярск : ИПЦ КГТУ, 2004. - 18 с.

Отчет о НИР

Обслуживание испытания и рекомендации по реконструкции

искусственных сооружений на автомобильных дорогах Дивногорского

ДРСУ: отчет о НИР / MB и ССО РСФСР, КПИ ; рук. темы И. Я. Богданов ;

отв исп Л. А. Гурвич, Л. М. Зархина. - Шифр 655; Инв. № 050603. -

Красноярск : [б. и.], 1982.-89 с: ил."

Диссертация

Гребенюк, А. С. Фильтрация оценок сферических координат объектов в

двухпозиционной радиолокационной системе: дис. ... канд. техн. наук:

05.12.04 / А. С. Гребенюк; рук. работы Н. П. Богомолов. - Защищена

17.06.2004. - Красноярск : [б. и.], 2004. - 130 с.: ил. -Библиогр.: с. 123-130.

Велентеенко, А. М. Индукционный перемешиватель алюминиевых

расплавов в ковшах: дис. ... канд. техн. наук: 05.09.03 / А. М. Велентеенко;

рук. работы Р. М. Христинич; Краснояр. гос. техн. ун-т. - Защищена

18.06.2004. -Красноярск : [б. и.], 2004. - 196 с.

Автореферат диссертаций

Собочинский, И. Л. Программное обеспечение имитационного

моделирования процесса функционирования буфера-накопителя :

автореферат дис. ... канд. техн. наук : 05.13.11 / И. Л. Собочинский; Краснояр.

гос. техн. ун-т; рук. работы В. И. Быков. - Красноярск : [б. и.], 2003. - 21 с.

Патент

Пат. 2187888 Российская Федерация, МПК7

Н 04 В 1/38, Н 04 J 13/00.

Приемопередающее устройство / В. И. Чугаева ; заявитель и

патентообладатель Воронеж, науч. исслед. ин-т связи. - № 2000131736/09 ;

заявл. 18.12.00 ; опубл. 20.08.02, бюл. № 23 (II ч.). - 3 с. : ил.

Авторское свидетельство

А.с. 1007970 СССР, МКИ3

В 25 J 15/00 Устройство для захвата

неориентированных деталей типа валов / В. С. Ваулин, В. Г. Кемайкин

(СССР). - № 3360585 / 25-08; заявл. 23.11.81; опубл. 30.03.83, бюл. № 12. -2

с.: ил.

А.с. 1002506 РФ, МКИ3

В 15 С17/00. Устройство для определения

напряжения / Б. И. Серов, В. П. Самойлов. - № 3550685/16-08; заявл. 10.10.01;

опубл. 19.02.02, бюл. № 3. - 3 с.

Депонированная рукопись

Вейсова, Л. И. Издание учебников в университете / Л. И. Вейсова, Т. И.

Тайгина; Краснояр. гос. техн. ун-т. - Красноярск, 2001. - 100 с. - Деп. в

ВИНИТИ 15.12.01, № 20625

Социологическое исследование малых групп населения / В. И. Иванов

[и др.]; М-во образования Рос. Федерации, Финансовая академия. - М., 2002. -

110 с. - Библиогр.: с. 108-109. - Деп. в ВИНИТИ 13.06.02, № 145432.

3.5 Иллюстрации

В текстовых документах применяют следующие виды иллюстраций:

чертежи, графики, схемы, диаграммы, фотоснимки, ленты с записью

самопишущего прибора.

Количество иллюстраций должно быть достаточным для пояснения

изложенного текста.

Иллюстрации располагают непосредственно после первого упоминания

или на следующей странице. Иллюстрации могут располагаться в

приложении в качестве вспомогательного материала.

Все иллюстрации нумеруют арабскими цифрами сквозной нумерацией.

Иллюстрации каждого приложения обозначают отдельной нумерацией

арабскими цифрами с добавлением перед цифрой обозначения приложения.

Пример - Рисунок А. 1.

Допускается нумерация в пределах раздела. В этом случае номер

рисунка должен состоять из номера раздела и порядкового номера

иллюстрации.

Пример — Рисунок 3.2 — второй рисунок третьего раздела.

Ссылки на иллюстрации дают по типу: «... в соответствии с рисунком

1.2 ...» или (рисунок 1). Ссылки на ранее упомянутые иллюстрации дают с

сокращенным словом "смотри", например: (см. рисунок 3).

Иллюстрации могут иметь наименование и пояснительные данные

(подрисуночный текст). Иллюстрация обозначается словом «Рисунок ...»,

которое помещают после пояснительных данных и располагают по центру:

Рисунок 1 - Детали прибора

Диаграммы следует выполнять в соответствии с рекомендациями Р 50-

77-88.

Диаграммы следует выполнять линиями по ГОСТ 2.303-68. Толщины

линий следует выбирать с учетом размера, сложности и назначения

диаграмм.

Оси координат, оси шкал следует выполнять сплошной основной

линией. Линии координатной сетки и делительные штрихи следует

выполнять сплошной тонкой линией (рис. 11)

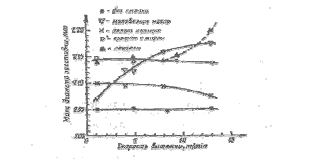

Рис. 11 - Функциональная зависимость

На диаграмме одной функциональной зависимости ее изображение

следует выполнять сплошной линией толщиной 2s. В случаях, когда на одной

общей диаграмме изображаются две и более функциональные зависимости,

допускается изображать эти зависимости линиями различных типов по ГОСТ

2.303-68.

Рис. 12 - Функциональная зависимость

Значения величин, связанных изображаемой функциональной

зависимостью, следует откладывать на осях координат в виде шкал. В

диаграммах без шкал оси координат следует заканчивать стрелками,

указывающими направление возрастания значений величин. Допускается

применять такие стрелки и в диаграммах со шкалами - за пределами шкал

(рис. 11) или самостоятельные стрелки после обозначения величины -

параллельно оси координат (рис. 12).

При выполнении диаграмм в прямоугольной (пространственной)

системе трех координат функциональные зависимости следует изображать в

аксонометрической проекции по ГОСТ 2.317-69.

В качестве шкал следует использовать координатную ось, линию

координатной сетки, которая ограничивает поле диаграммы или прямые,

расположенные параллельно координатным осям в случае изображения на

диаграмме нескольких функций различных переменных.

Координатные оси должны быть разделены на графические интервалы

одним из следующих способов:

- координатной сеткой (Рис);

- делительными штрихами (Рис);

- сочетанием координатной сетки и делительных штрихов (Рис).

Шкалы, расположенные параллельно координатной оси, следует

разделять только делительными штрихами (Рис).

Делительные штрихи, соответствующие кратным графическим

интервалам, допускается удлинять (Рис).

Чертежи и схемы должны быть выполнены в соответствии с

требованиями стандартов ЕСКД, ЕСТД, ЕСПД.

Если в тексте документа есть ссылки на основные части изделия, то на

иллюстрации должны быть указаны номера позиций этих составных частей в

пределах данной иллюстрации, которые располагают в возрастающем

порядке за исключением повторяющихся позиций, а для электро- и

радиоэлементов - позиционные обозначения, установленные в схемах

данного изделия.

Исключение составляют электро- и радиоэлементы, являющиеся

органами регулировки или настройки, для которых (кроме номера позиций)

дополнительно указывают в подрисуночном тексте назначение каждой

регулировки и настройки, позиционное обозначение и надписи на

соответствующей планке или панели.

При ссылке в тексте на отдельные элементы деталей (отверстия, пазы,

канавки, буртики и др.) их обозначают прописными буквами русского

алфавита.

Указанные данные наносят на иллюстрациях согласно ГОСТ 2.109-73.

На приводимых в документе электрических схемах около каждого элемента

указывают его позиционное обозначение, установленное соответствующими

стандартами, и, при необходимости - номинальное значение величины.
