1.1.1.4. Формулы расчета стопорного штифта
Активная длина штифта
Активная длина штифта lf - это длина, уменьшенная в результате снятия фасок и сопряжения. Активная длина, как правило, принимает на себя всю нагрузку.
Формулы
Проверка напряжения сдвига
Проверка контактного давления
Интерпретация символов в метрических единицах:
t |
напряжение среза [MПa] |
tA |
допустимое напряжение среза [MПa] |
d |
диаметр штифта [мм] |
p1 |
давление в верхней пластине [МПа] |
p2 |
давление в нижней пластине [МПа] |
p1A |
допустимое давление в верхней пластине [МПа] |
p2A |
допустимое давление в нижней пластине [МПа] |
s1 |
толщина верхней пластины [мм] |
s2 |
толщина нижней пластины [мм] |
Интерпретация символов в британских единицах:
t |
напряжение среза [фунт/кв.дюйм] |
tA |
допустимое напряжение среза [фунт/кв.дюйм] |
d |
диаметр штифта [д] |
p1 |
давление в верхней пластине [фунт/кв.дюйм] |
p2 |
давление в нижней пластине [фунт/кв.дюйм] |
p1A |
допустимое давление в верхней пластине [фунт/кв.дюйм] |
p2A |
допустимое давление в нижней пластине [фунт/кв.дюйм] |
s1 |
толщина верхней пластины [д] |
s2 |
толщина нижней пластины [д] |
1.1.2 Ступица

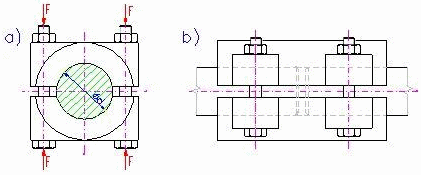

Ступицы в зажимных соединениях могут быть а) составными или b) разрезными.
Зажимные соединения предназначены для передачи малых и средних крутящих моментов. При сборке ступицу можно перемещать и поворачивать относительно вала. Составные ступицы позволяют устанавливать на вал колеса, не снимая его с посадочного места.
1.1.2.1. Формулы расчета составной ступицы
расчетные формулы для метрических единиц
Контактное давление
Минимальная длина втулки
Рекомендуемые значения: L = (0,6 - 3) d
Усилие, приходящееся на один болт
Проверка прочности
p ≤ pA
Где:
|
Fa |
осевая сила [Н] |
|
T |
крутящий момент [Нм] |
|
d |
диаметр вала [мм] |
|
p |
контактное давление в соединении [МПа] |
|
pA |
допустимое давление [MПa] |
|
L |
длина втулки [мм] |
|
|
зажимной коэффициент = от 0,008 до 0,1 [-] |
|
ks |
запас прочности при смещении [-] |
|
F |
усилие, приходящееся на один болт [Н] |
|
Fs |
усилие, приходящееся на все болты [Н] |
|
i |
общее количество болтов [-] |
расчетные формулы для британских единиц
Контактное давление
Минимальная длина втулки
Рекомендуемые значения: L = (0,6 - 3) d
Усилие, приходящееся на один болт
Проверка прочности
p ≤ pA
Где:
|
Fa |
осевая сила [фунт] |
|
T |
крутящий момент [фн фт] |
|
d |
диаметр вала [д] |
|
p |
контактное давление в соединении [фунт/кв.дюйм] |
|
pA |
допустимое давление [фунт/кв.дюйм] |
|
L |
длина втулки [д] |
|
|
зажимной коэффициент = от 0,008 до 0,1 [-] |
|
ks |
запас прочности при смещении [-] |
|
F |
усилие, приходящееся на один болт [фунт] |
|
Fs |
усилие, приходящееся на все болты [фунт] |
|
i |
общее количество болтов [-] |
