Используемая литература:
Инструкция по топографической съемке в масштабах 1:5000, 1:2000, 1:1000 и 1:500 / Главное управление геодезии и картографии при СМ СССР. - М.: Недра, 1982. - 160 с.
СНиП 11-02-96 «Инженерные изыскания для строительства. Основные положения, Госстрой России, 1996 г.
СП 11-104-97 Инженерно-геодезические изыскания для строительства. Госстрой России, 1997 г.
Инструкция по нивелированию I, II, III, IY классов / управление геодезии и картографии при СМ СССР. - М.: Недра, 1990. - 167 с.: ил.
Инструкция о построении государственной геодезической сети СССР/ Главное управление геодезии и картографии при СМ СССР.- М.: Недра, 1966. – 342 с.
ГКИНП (ГНТА) 17-004-99 Инструкция о порядке контроля и приёмки топографических и картографических работ.
Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000 и 1:500 / Главное управление геодезии и картографии при СМ СССР. - М.: Недра, 1989. - 286 с.: ил.
Сборник инструкций по производству поверок геодезических приборов / Главное управление геодезии и картографии при СМ СССР.- М.: Недра, 1988. - 77 с.: ил.
Б.И. Коськов Справочное руководство по съёмке городов. М., «Недра», 1974 г.
Б.Н. Дьяков Геодезия. Общий курс. Новосибирск, 1997г
А.В. Маслов и др. Геодезия., М., «КолосС», 2008 г.
Приложение 1
(рекомендуемое)
Примерные схемы построения триангуляционных сетей 1и 2 разрядов
Сплошная триангуляционная сеть
Рис. 7. Цепочка треугольников и засечка
Рис. 8. Вставки.
Рис. 9
Условные обозначения:
|
Исходный геодезический пункт |
|
Исходная сторона триангуляции |
|
Определяемый пункт |
|
Базис |
|
Стороны триангуляции с двусторонними направлениями |
|
Односторонние направления |
Приложение 2
(рекомендуемое)
Примерные схемы построения полигонометрических сетей 4 класса, 1 и 2 разрядов
Рис. 10. Система полигонометрических ходов
с несколькими узловыми точками
Рис. 11 Система полигонометрических ходов с
одной узловой точкой.
Рис. 12. Одиночный полигонометрический ход.
Условные обозначения:
|
Полигонометрия высших классов |
|
Исходный пункт триангуляции и исходное дирекционное направление |
|
Узловая точка |
|
Полигонометрический ход |
Приложение 3
(рекомендуемое)
Типовые схемы определения координат точек съемочной сети
Рис. 13. Полярный способ.
Рис. 14. Полярный способ.
Рис. 15. Полярный способ.

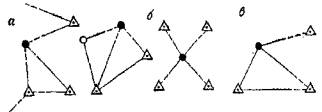

Рис.16. Засечки: а - прямая; б - обратная; в - комбинированная
Определение координат съемочной сети триангуляционными построениями.
Рис. 17 Геодезический четырехугольник
|
Рис. 18 Вставка в угол
|
Рис. 19 Центральная система
|
Рис. 20 Цепочка треугольников между двумя сторонами |
Рис. 21 Цепочка треугольников между стороной и пунктом
Рис. 22 Цепочки треугольников между двумя пунктами
Условные обозначения:
Исходный пункт Определяемая точка Вспомогательная точка Измеренные линии |
Односторонние направления Исходная сторона триангуляции |
Приложение 4
(рекомендуемое)
Типы геодезических знаков
Рис. 23 Четырехгранная пирамида(из уголковой стали)
Размеры даны в см
Рис. 24. Пирамида-штатив из уголковой стали (50´50´5или 35´35´4)со съемной малофазной визирной целью с высотой до инструментального столика от 1,2 до 0,4 м.
Приложение 5
(обязательное)
Типы центров

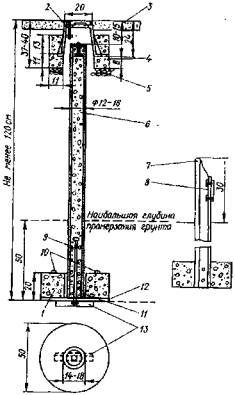

Рис. 25. Центр пункта триангуляции, полигонометрии, трилатерации 2, 3, 4 классов для районовнеглубокого (до 1,5 м) промерзания грунта. Тип 1 г. р. 1 - бетонный якорь диаметром 50 см; 2 - чугунный колпак с крышкой; 3 - асфальт или поверхность земли,очищенная от дерна; 4 - заливкабетонным раствором; 5 - бетонное кольцо (подушка колпака); 6 - асбоцементная или железобетонная(диаметр 15 - 16 мм) труба, заполненная бетонным (цементным) раствором, илижелезобетонный пилон круглого (12 - 16 см) или прямоугольного сечения, илирельс; 7 - рельс; 8 -металлическая пластина; 9 - болтдиаметром 16 - 20 мм; 10 -железные скобы; 11 - соединение на цементном растворе; 12 - слой цементногораствора 2 - 3 см; 13 - уголок 50´50 мм

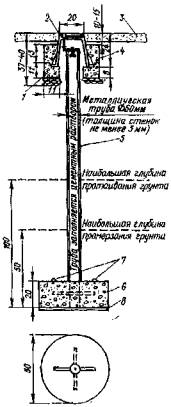

Размеры даны в см Рис 26. Центр пункта триангуляции,полигонометрии, трилатерации 2, 3, 4 классов для районов глубокого промерзаниягрунта (свыше 1,5 м) и для районов многолетней мерзлоты. Тип2г.р. 1 - бетонное кольцо (подушка колпака); 2- чугунный колпак с крышкой; 3 - асфальт; 4 - заливка бетонным раствором; 5 -противокоррозионный слой; 6 - бетонный, якорь диаметром 50 см; 7 - металлические скобы; 8 - слойцементного раствора
Примечание. Центр закладывается, какправило, на незастроенной территории, а также на застроенной территории там,где невозможна установка стенного знака н допустимо производство земляныхработ. В случае закладки центра в котлован бетонному якорю придаютпрямоугольное сечение размером 50´50см. Для районов многолетней мерзлоты внешнее оформление мест расположенияпунктов на участках без твердого покрытия поверхности земли производятся, какдля типа 3 г. р.
Размеры даны в см Рис. 28. Центр пункта, триангуляции, полигонометрии, трилатерации 1 и 2разрядов и полигонометрии 4 класса в районах сезонного промерзания грунта. Тип 5г.р. 1 - асфальт или поверхность земли, очищенная от дерна; 2 - металлические скобы; 3 - слой цементного раствора 3 см; 4 - бетонные монолиты в виде усеченной четырехгранной пирамиды.
Примечание. Центр закладывается на незастроенной территории, а также на застроенной территории там, где невозможна установка стенного знака

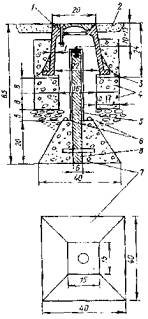

Размеры даны в см Рис. 29. Центр пункта триангуляции,полигонометрии, трилатерации 1 и 2 разрядов и полигонометрии 4 класса в районахсезонного промерзания грунта. Тип 6 г. р. 1 - чугунный колпак с крышкой; 2 - асфальт или поверхность земли,очищенная от дерна; 3 -скрепление на цементном растворе; 4 - бетонныекольца или кирпичная кладка; 5 - противокоррозионный слой; 6 - металлические скобы; 7 - бетонныймонолит в виде усеченной четырехгранное пирамиды; 8 - металлическая, диаметром 35 - 60 мм, асбоцементная,железобетонная с бетонным заполнением труба, железобетонные пилон круглого (80- 160 мм) или прямоугольного сечения, рельс любого профиля.
Примечание. Центр закладывается нанезастроенной территории, а также на застроенной территории там, где невозможнаустановка стенного знака

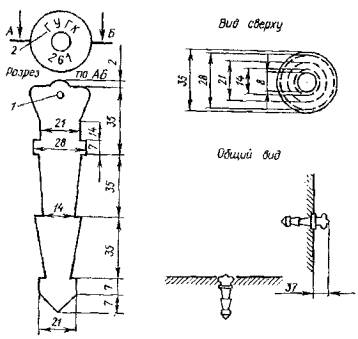

Рис. 30. Стенной знак пункта полигонометрии 2, 3, 4 классов, 1 и 2разрядов. Тип 8г.р. 1 - отверстие диаметром 2 мм для установки визирного приспособления; 2 - надпись, состоящая из начальных букв организации, производящей геодезические работы.
Примечание. Стенной знак может использоваться как стенной репер для закрепления нивелирных сетей III и IV классов, как марка для знаков типа 6 г. р. и как наземный рабочий центр в восстановительных системах стенных знаков.
Размеры даны в см Рис. 31 Наружное оформление местрасположения пунктов триангуляции, полигонометрии, триангуляции 2, 3, 4 классови триангуляции, полигонометрии, триангуляции 1 и 2 разрядов на незастроеннойтерритории. 1 - металлическая, бетонная или асбоцементная труба; 2 - металлическая крышка;3 - металлическая пластина охранная; 4- железобетонный столб или асбоцементная труба; 5 - бетон; 6 - металлический якорь; 7 - металлическое или бетонное кольцо
