Диаграммы Вариантов Использования

Диаграммы Вариантов Использования отображают взаимодействие между вариантами использова­ния, представляющими функции системы, и действующими лицами, представляющими людей или си­стемы, получающие или передающие информацию в данную систему. Пример диаграммы Вариантов Использования для банковского автомата (Automated Teller Machine, ATM) показан на рис. 1.8.

На диаграмме представлено взаимодействие между вариантами использования и действующими лицами. Она отражает требования к системе с точки зрения пользователя. Таким образом, варианты использования — это функции, выполняемые системой, а действующие лица — это заинтересованные лица (stakeholders) по отношению к создаваемой системе. Диаграммы "показывают, какие действую­щие лица инициируют варианты использования. Из них также видно, когда действующее лицо полу­чает информацию от варианта использования. В сущности, диаграмма Вариантов Использования может иллюстрировать требования к системе. В нашем примере клиент банка иллюстрирует различ­ные варианты использования: Снять деньги со счета, Перевести деньги, Положить деньги на счет, Показать баланс, Изменить идентификационный номер, Произвести оплату. Банковский служащий может инициировать вариант использования "Изменить идентификационный номер". От варианта использования "Произвести оплату" идет стрелка к Кредитной системе. Действующими лицами могут быть и внешние системы, в данном случае Кредитная система показана именно как действующее лицо — она является внешней для системы ATM. Стрелку, направленная от варианта использования к действующему лицу, показывает, что вариант использования предоставляет некоторую информацию действующему лицу. В данном случае вариант использования "Произвести оплату" предоставляет Кре­дитной системе информацию об оплате по кредитной карточке.

Из диаграмм Вариантов Использования можно получить довольно много информации о системе. Этот тип диаграмм описывает общую функциональность системы. Пользователи, менеджеры проек­тов, аналитики, разработчики, специалисты по контролю качества и все, кого интересует система в целом, могут, изучая диаграммы Вариантов Использования, понять, что система должна делать.

Диаграммы Последовательности

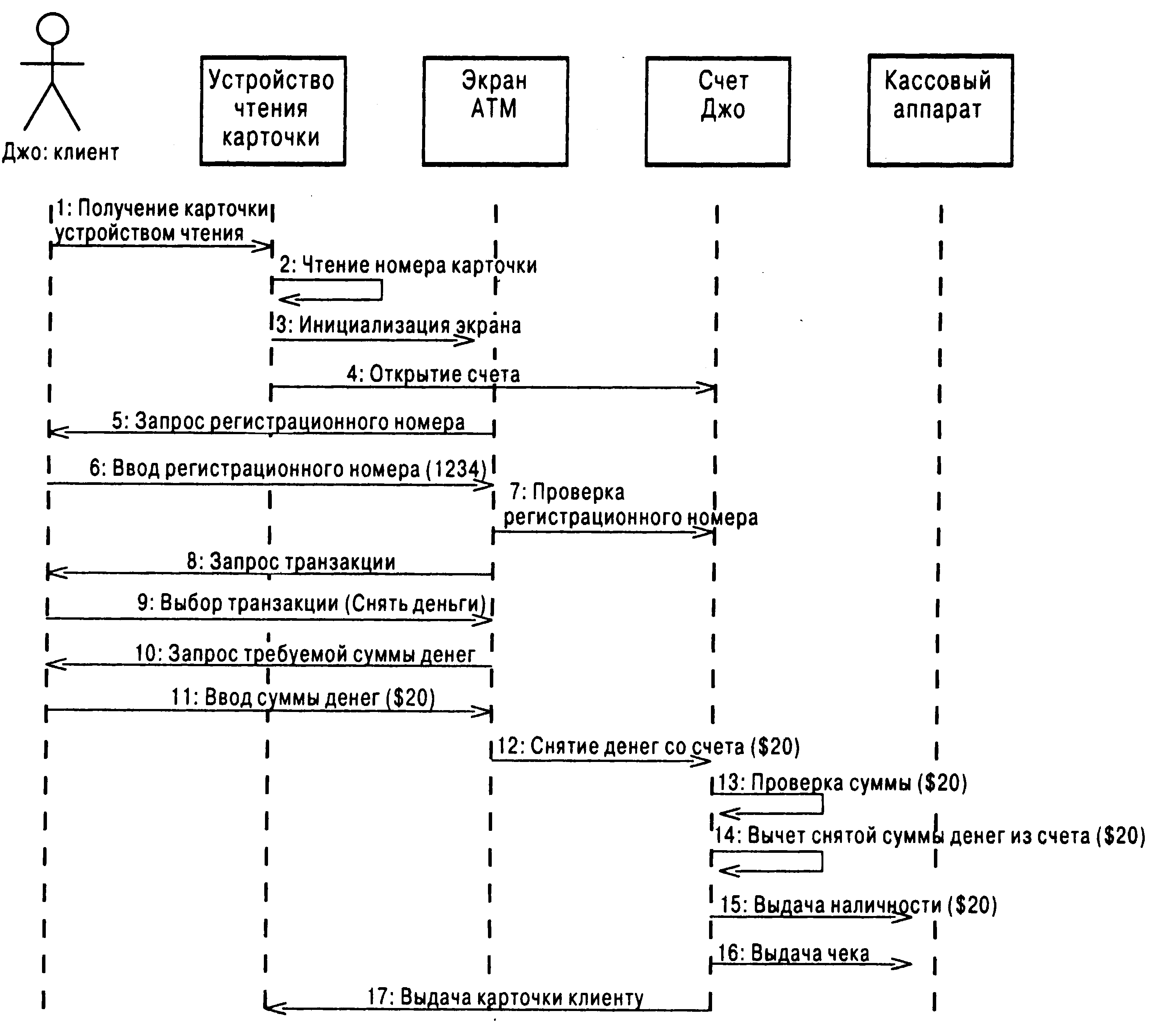

Диаграммы Последовательности отражают поток событий, происходящих в рамках варианта исполь­зования. Например, вариант использования "Снять'деньги" предусматривает несколько возможных последовательностей: снятие денег, попытка снять деньги при отсутствии их достаточного количест­ва на счету, попытка снять деньги по неправильному идентификационному номеру и некоторые дру­гие. Нормальный сценарий снятия $20 со счета (при отсутствии таких проблем, как неправильный идентификационный номер или недостаток денег на счету) показан на рис. 1.9.

Эта диаграмма Последовательности отображает поток событий в рамках варианта использования "Снять деньги". В верхней части диаграммы показаны все действующие лица и объекты, требуемые системе для выполнения варианта использования "Снять деньги". Стрелки соответствуют сообщени­ям, передаваемым между действующим лицом и объектом или между объектами для выполнения тре­буемых функций. Следует отметить также, что на диаграмме Последовательности показаны именно объекты, а не классы. Классы представляют собой типы объектов (см. главу 5). Объекты конкретны; вместо класса Клиент на диаграмме Последовательности представлен конкретный клиент Джо.

Вариант использования начинается, когда клиент вставляет свою карточку в устройство для чте­ния — этот объект показан в прямоугольнике в верхней части диаграммы. Он считывает номер кар­точки, открывает объект "счет Джо" (account) и инициализирует экран ATM. Экран запрашивает у Джо его регистрационный номер. Клиент вводит число 1234. Экран проверяет номер у объекта "счет Джо" и обнаруживает, что он правильный. Затем экран предоставляет Джо меню для выбора, и тот выбирает пункт "Снять деньги". Экран запрашивает, сколько он хочет снять, и Джо указывает $20. Эк­ран снимает деньги со счета. При этом он инициирует серию процессов, выполняемых объектом "счет Джо". Во-первых, осуществляется проверка, что на этом счету лежат, по крайней мере, $20. Во-вторых, из счета вычитается требуемая сумма. Затем кассовый аппарат получает инструкцию вы­дать чек и $20 наличными. Наконец все тот же объект "счет Джо" дает устройству для чтения карто­чек инструкцию вернуть карточку.

Итак, данная диаграмма Последовательности иллюстрирует последовательность действий, реали­зующих вариант использования "Снять деньги со счета" на конкретном примере снятия клиентом Джо $20. Глядя на эту диаграмму, пользователи знакомятся со спецификой своей работы. Аналитики видят последовательность (поток) действий, разработчики — объекты, которые надо создать, и их операции. Специалисты по контролю качества поймут детали процесса и смогут разработать тесты для их проверки. Таким образом, диаграммы Последовательности полезны всем участникам проекта.
