19. Расчет нестандартной предохранительной фрикционноой муфты, расположенной на промежуточном валу цилиндрического редуктора. (рис. 9)

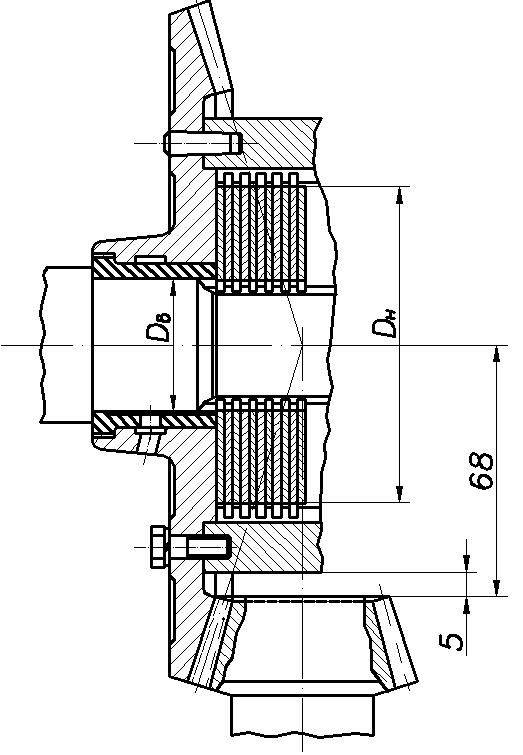

По результатам предварительных расчетов конической зубчатой пары определяем габариты, в которые должна вписываться фрикционная муфта (рис. 19.1). Торец шестерни находится на расстоянии 68 мм от оси вала колеса. Корпус муфты, в которой при помощи шлицев будут крепиться наружные диски, располагаем на расстоянии 5 мм от торца шестерни. При толщине корпуса 12 мм получаем, что наружный диаметр дисков должен быть не более

2 (68 – 5 – 12) = 102 мм.

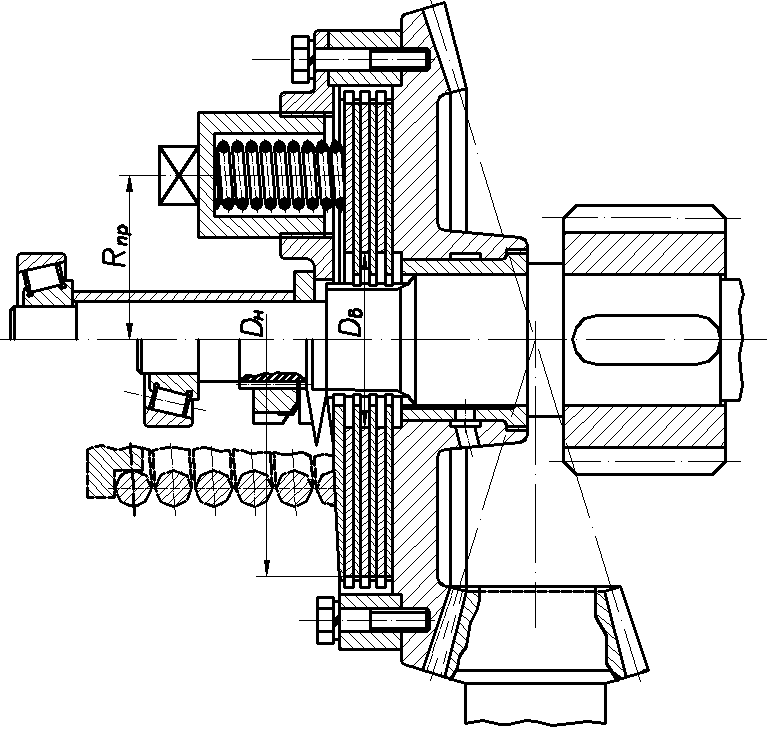

Р ис. 9. Встроенная фрикционная дисковая предохранительная муфта

Если назначить высоту шлицев 5 мм, а зазор между шлицами и наружным диаметром внутренних дисков принять 1 мм, то рабочий наружный диаметр шлицев

мм.

Внутренний диаметр шлицев определяем, ориентируясь на диаметр вала d = 52 мм. Необходимо между шлицами, размеры которых и внутренним рабочим диаметром шлицев предусмотреть зазор в 0,5 мм, тогда = 55 мм.

Толщина втулки в коническом колесе 5 мм, наружный диаметр втулки = 46 мм.

Муфта должна передавать номинальный момент Т = 92 Нм. Коэффициент перегрузки = 1,45, поэтому предельный момент

1. В качестве материалов дисков выбираем закаленную сталь по закаленной стали, диски будут работать со смазкой. По табл. 14.9 ([12, с. 477]). Определяем коэффициент трения f = 0,08…0,1, допускаемое давление [p] = (0,3…0,6) МПа. Учитывая примечание к табл. 14.9, назначаем f = 0,08, [p] = 0,3 МПа.

2. Диаметры кольца трения дисков: по эмпирической зависимости рекомендуется наружный диаметр

D_н = 4d = 4  32 = 128 мм.

Выше было установлено, что этот диаметр должен быть не более 90 мм, внутренний диаметр = 0,5 = 0,5  99 = 45 мм. Назначаем = 33 мм.

3. Приведенный радиус сил трения
