(8) Рабочие лопатки первой — третьей ступеней
Рабочие лопатки бустера изготовлены из титанового сплава. Первая ступень состоит из 74лопаток длиной 77,47 mm (3,05 in). Вторая ступень состоит из 82 лопаток длиной 66,55 mm(2,62 in). Третяя ступень состоит из 84 лопаток длиной 63,5 mm (2,5 in). Каждая лопаткаимеет замок типа “ласточкин хвост” для крепления к барабану бустера.
(9) Лопатки входного направляющего аппарата (вна) и второй — четвертой ступеней направляющего аппарата (на)
Лопатки ВНА и НА второй — четвертой ступеней изготовлены из титанового сплава.Каждый узел состоит из корпуса, направляющих лопаток и внутреннего корпуса. ВНАсостоит из 84 лопаток. Вторая ступень НА состоит из 116 лопаток, третяя ступень – из 110лопаток и четвертая ступень – из 106 лопаток.
Лопатки установлены в пазы, выполненные в корпусе и во внутреннем корпусе. Ониприварены к корпусу посредством электроннолучевой сварки. Сотовоеприрабатываемоеуплотнение установлено на внутреннем корпусе для сопряжения с лабиринтнымуплотнением барабана бустера. Сотовое прирабатываемое уплотнение также установленонакорпусе статора для сопряжения с лабиринтными уплотнениями рабочих лопатокбустера.
В корпусе статора в положении на “4 часа” расположено смотровое отверстие длявыполнениябороскопического осмотра рабочих лопаток и лопаток НА бустера.
Задний статор компрессора высокого давления — описание и работа
1. Общие сведения
Статор КВД преобразует кинетическую энергию воздуха во внутреннюю энергию (увеличиваетдавление и температуру воздуха), а также изменяет направление потока, перед его попаданиемв следующую ступень ротора КВД.
Задний статор КВД установлен внутри задней части переднигостатороа КВД. Фланец заднегостатора КВД установлен между задним фланцем переднего статор КВД и корпусом камеры сгорания.
Фланцы сопряжены по канавке с жестким допуском и скреплены между собой при помощи болтов.
Такая конструкция обеспечивает прочность и соосность с корпусом камеры сгорания. Что, в своюочередь, обеспечивает соосность корпусов переднего и заднего статоров КВД.
2. Описание системы
Задний статор КВД состоит из следующих основных элементов:
— Корпус четвертой ступени НА,
— корпус пятой ступени НА,
— сектора лопаток,
— демпфер.

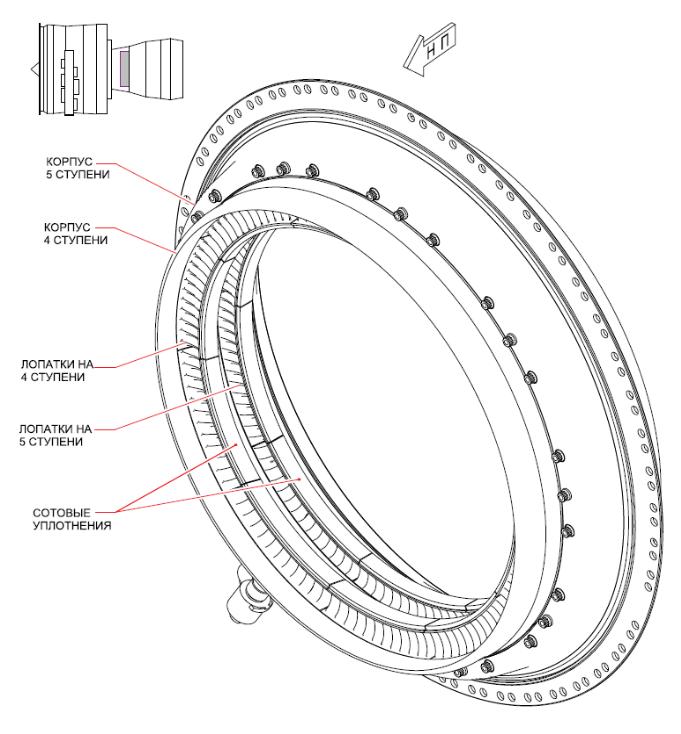

А. Задний статор квд
(1) Корпуса четвертой и пятой ступеней на
Внутри корпусов располагаются кольцевые канавки, которые удерживают сегментылопаток четвертой и пятой ступеней НА.
(2) Сектора лопаток
Лопатки НА четвертой и пятой ступеней выполнены в виде секторов. Четвертая ступеньНА состоит из 10 секторов лопаток (по 12 лопаток в секторе), пятая ступень - из девятисекторов (по 14 лопаток в секторе). Внешние платформы секторов лопаток установлены вкольцевые канавки корпусов ступеней НА. Внутренние платформы секторов лопатокснабжены сотовым уплотнением, для сопряжения с лабиринтными уплотнениями ротораКВД.
(3) Демпфер
Демпфер поддерживает корпуса секторов НА четвертой и пятой ступеней и обеспечиваетихсоосность с передним и задним статорами КВД.
