Задача №2.

Таблица 2. Исходные данные к задаче: а= мм; b= мм .

Деталь	Материал детали	Ста- нок	Произ-водство	Режущий инструмент	Приспо-собление	Вид об-работки	Сила рез. Pz, H
Корпус подшипника		2620В	Серий- ное	Резец расточ-ной державоч-ный	Расточное с пневмо-зажимом	Растачивание

С одержание операции: Расточить отверстие, выдерживая размеры

1. Выполняем операционный эскиз.

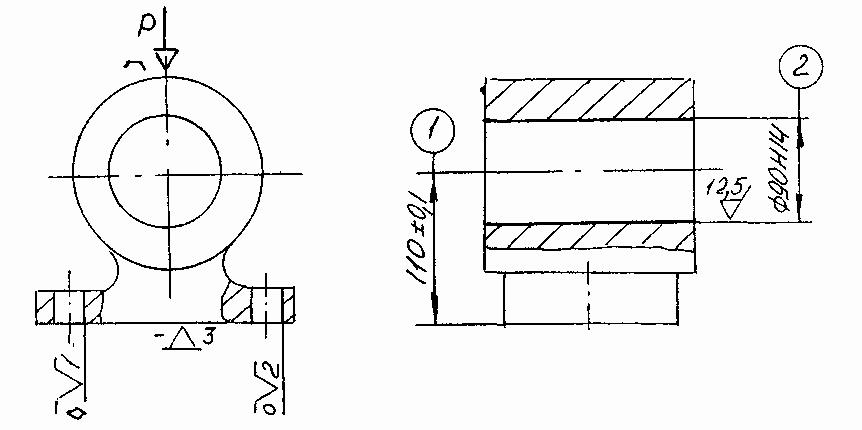

Рисунок 4. Операционный эскиз.

2.Определение сил действующих на заготовку.

В процессе обработки отверстия на заготовку действует сила Pz, действие ко-торой переменно по направлению. Наименее выгодный случай (по которому следует вести расчет силы зажима “W”) тот, при котором сила Pz направлена по вертикали верх (см. рис. 5а). При этом происходит отрыв заготовки от установочных элементов.

3.Выбор схемы взаимодействия сил резания и сил зажима.

Для расчета силы зажима может быть применена схема из 10 вариантов (с. 33/1/), представленная на рис. 5б.

а) б)

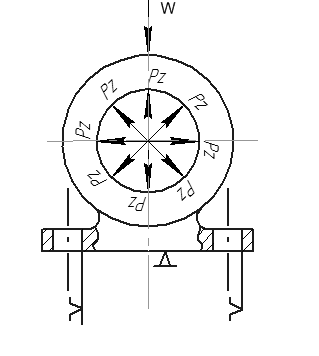

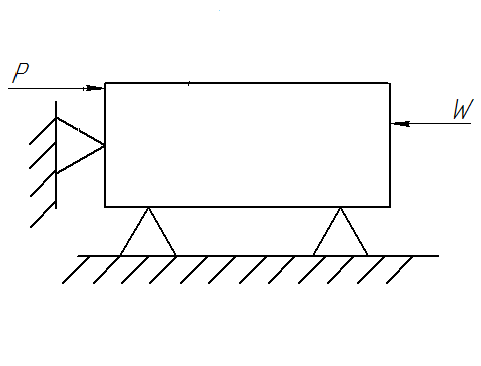

Рисунок 5.Схема взаимодействия сил резания и зажима:а) полный случай при обработке данной детали;б) упрощенный случай из литературы для расчета силы зажима “w”.

4.Формула для расчета силы зажима при использовании пневматического устройства (с. 34/1/): W=K•P, H (13)

где K – коэффициент запаса,

P – тангенциальная сила резания (______ Н по условию задачи).

5.Расчет коэффициент запаса k.

Коэффициент запаса K рассчитываем по формуле (с. 85/2/):

K= K₀ K₁ K₂ K₃ K₄ K₅ K₆ (14)

где K₀=1,5 – коэффициент гарантированного запаса;

K₁=1,0 – коэффициент учитывающий состояние технологической базы (базы при базировании заготовки по плоскости и 2-м отверстиям всегда чистовые);

K₂= – коэффициент, характеризирующий увеличение сил резания вследствие затупления режущего инструмента (табл. 9, с. 84/2/);

K₃=1,0 – коэффициент, учитывающий увеличение сил резания при прерывистом резании (с. 85/2/);

K₄=1,0 – коэффициент, характеризующий постоянство силы закрепления в зажимных механизмах (с. 85/2/);

K₅=1,0 – коэффициент, характеризующий эргономику ручных зажимов (с.85/2/);

K₆=1,5 – коэффициент(с. 85/2/), учитываемый при установке заготовки плоской поверхностью на постоянные опоры.

K=1,5•1• •1•1•1•1,5=

Принимаем К= (с. 85 /2/).

6.Расчет усилия зажима W: W= • = Н.

7. Расчет потребного усилия зажима.

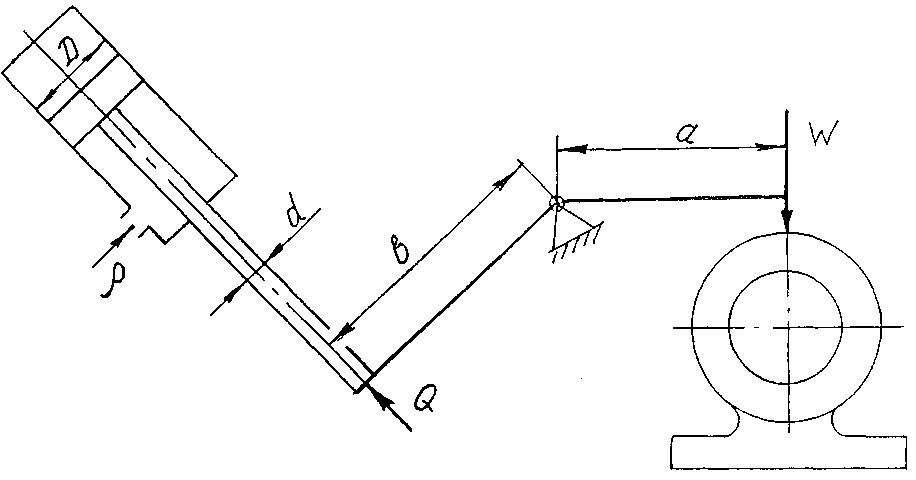

Для расчета потребного усилия пневмоцилиндра необходимо учитывать наличие механизма-усилителя зажима, выполненного в виде двухплечего рычага (см. рис.6). составляем уравнение моментов относительно опоры “O”:

Q_потрb=Wa (15)

откуда: Q_потр=W•a / b (16)

Рисунок 6.
