Практична робота №3. Вариант № .

Тема. Розрахунок сили затиску заготовок в пристосуванні. Визначення основних параметрів затискного механізму.

Мета. Вивчити методику розрахунку сили затиску заготівлі в пристосуванні.

Завдання. По заданому кресленню деталі для виконання зазначеної технологічної операції вичертити розрахункову схему дії сил на заготівлю. Розрахувати зусилля затиску заготівлі. По заданому типі виробництва вибрати тип затискного механізму і визначити його основні розміри. Підібрати затискної механізм за ГОСТом.

Виконання практичної роботи. Задача № 1.

Таблица 1. Вихідні данні до задачі.

Де- таль	Матеріал деталі, мех. властивості	Верс- тат	Вироб-ництво	Присто-сування	Ріжучий інстр.	Режими різання
						S	n	V
Зіроч ка	Сталь 20; 163НВ;σВ=490МПа	2Н125	Серійне	Кондуктор з пневмозатис-ком	Свердло Ø Р18	0, мм/об	1000 мин-1	м/мин

Содержание операции.

Сверлить отв. Ø___ на расстоянии ___±0,35мм от торца.

1.Выполняем операционный эскиз.

Рисунок 1. Операционный эскиз.

2.Определение сил , действующих на заготовку.

В процессе сверления отверстия на заготовку в приспособлении действуют следующие силы и моменты: момент резания "М'', осевая сила "Ро" , радиальная сила "Рр" и сила зажима "W"(см. рис. 2 а).Сила"' ро " прижимает заготовку к установочным элементам приспособления. Радиальная сила "Рр" разнонаправ-лена во время обработки и самым неблагоприятным вариантом является направление действия, противоположное направлению усилию зажима W.

3.Выбор схемы взаимодействия сил резания и сил зажима.

Выбор схемы производим из 10 вариантов схем (с 33 /1/).

С учётом количества составляющих силы резания , направляющий сил резания и сил зажима , а также их нахождения относительно баз детали выбираем вторую схему как наиболее соответствующую обработке( рис.2-б)

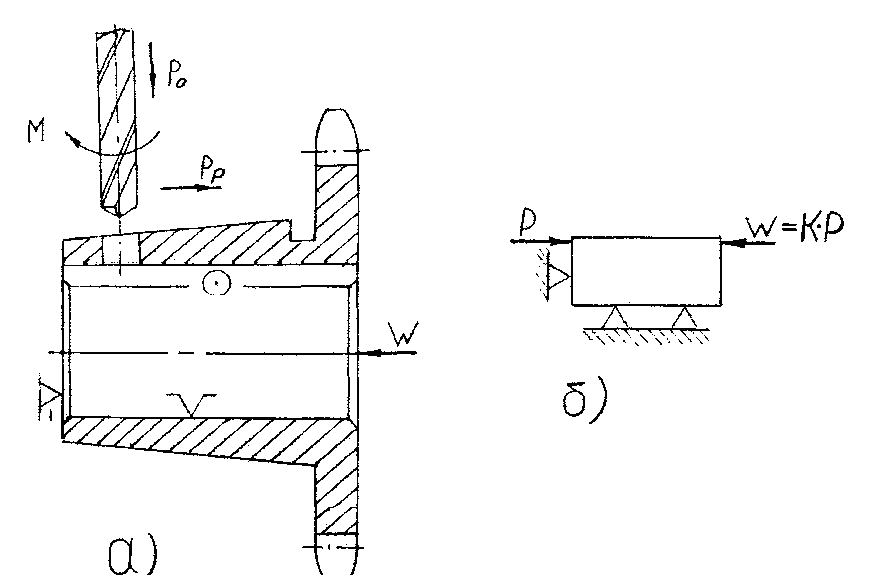

Рисунок 2. Схема взаимодействия сил резания и зажима: а) полный случай при обработке данной детали, б) упрощенный случай из литературы для расчета силы зажима.

4. Записываем формулу для расчета силы зажима (с.34 /1/):

W=K•P, H (1)

где К - коэффициент запаса,

Р - радиальная сила при сверлении , Н.

5. Рассчитываем силу резания.

Силу резания Р(Н) рассчитываем по формуле:

Р=2•М / D , (2)

где М - крутящий момент при сверлении, Нм;

D=__мм=_____м - диаметр сверла.

Крутящий момент рассчитывается по формуле (с. 277/2/):

М=10•С_м •D^g •S^y •К_p , (3)

где См=0,0345-коэффициент (табл. 32, с. 281 /2/);

g=2-показатель степени (табл. 32, с. 281 /2/);

у=0,8-показатель степени (табл. 32, с. 281 /2/);

Кр- коэффициент, учитывающий фактические условия обработки, в данном случае зависит только от материала обрабатываемой заготовки и определяется выражением (с. 280 /2/): Кp=Кмp. (4)

Значение коэффициента Кмр приведено в табл.9 (с.264 /2/):

(5)

M=10•0,0345•__ ²•___^0,8•0,7=____ H•м.

Р=__________ Н.
