Порядок проведення роботи

1. Використовуючи верстат та навчальний посібник до практичної роботи, ознайомитися з будовою верстата.

2. Накреслити схему верстата з заповненням найменувань позицій.

3. Заповнити графи паспорта токарно-гвинторізного верстата відповідно додатку 1.

Пояснення до заповнення граф паспорта верстата

Тип верстата. Зазначити різновид верстата – (токарно-гвинторізний).

Модель. Умовне позначення верстата (марка верстата). Узяти з таблички на верстаті.

Рис. 2. Схема визначення висоти центрів токарного верстата.

Найбільший діаметр виробу, який встановлюється над станиною. Визначити найменшу з відстаней l2 і l2 (рис. 2) від вісі центрів до внутрішніх кромок напрямних станини. В паспорті вказується 1,95 найменшого розміра. Цей розмір більше висоти центрів.

Відстань між центрами L (рис. 3). В шпиндель верстата і пінолі задньої бабки встановлюють центри. Вимірюють відстань при крайньому положенні задньої бабки так, щоб торець підвалини бабки був врівень з торцем станини. Піноль задньої бабки повинна бути утягнута в бабку. Точність вимірювання  1 мм.

Висота центрів. Виміряти розмір h по перпендикуляру від лінії центрів до площини напрямних станини (рис. 2). У випадку призматичних напрямних за площину приймається площина основи призм. Точність вимірювання  1 мм.

Найбільший діаметр прутка припускаємо рівним 0,97 найменшого отвору шпинделя.

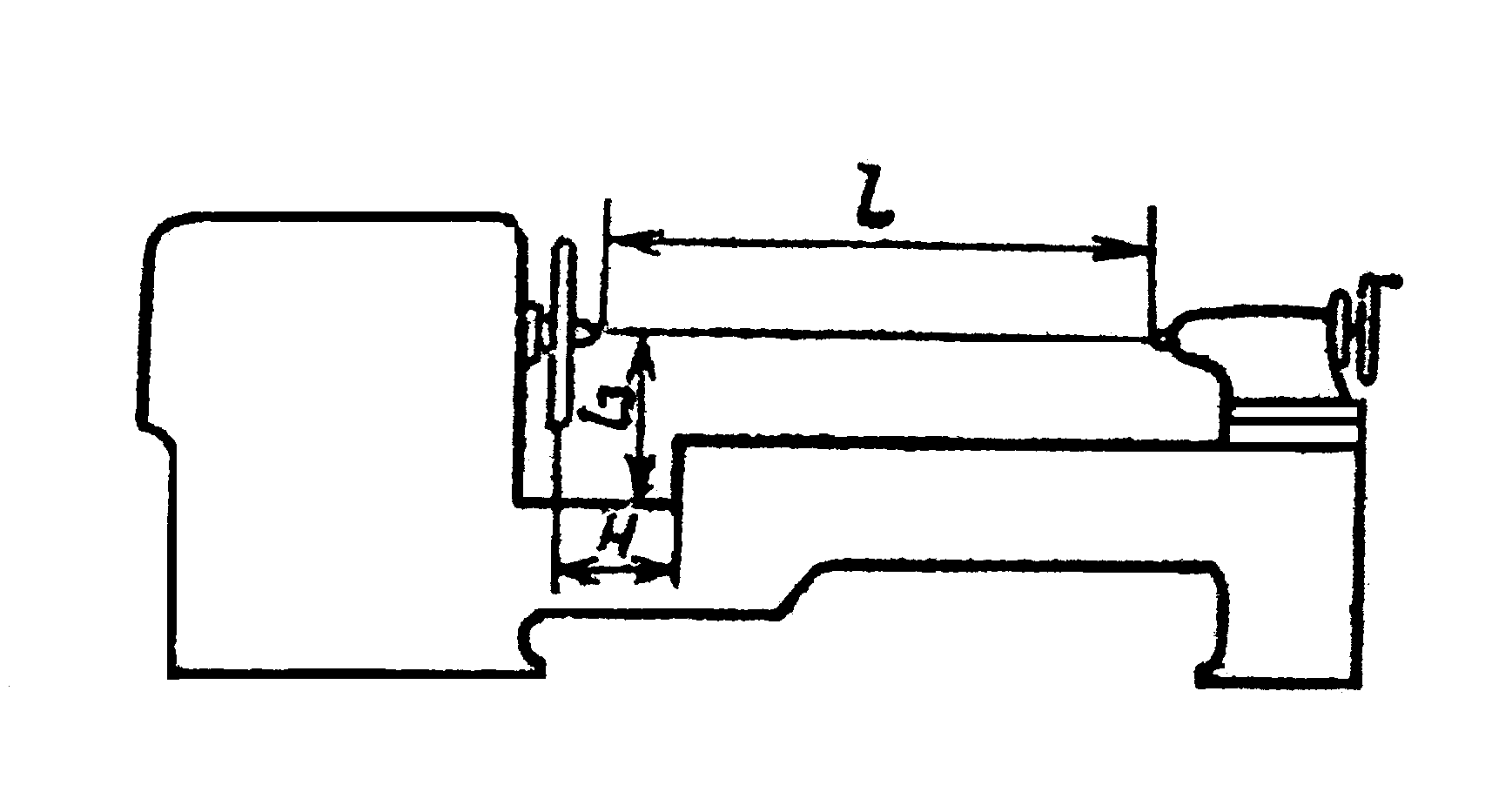

Рис. 3 Схема визначення відстані поміж центрами.

Найбільший діаметр оброблюваного виробу над верхнею частиною супорта. Визначити найменшу відстань l (рис. 2) від осі центрів до верхньої частини полозків супорта. У паспорті вказати розмір 1,95 l1.

Найбільший діаметр оброблюваного виробу над ніжною частиною супорта (рис. 2). Визначити найменшу відстань l (рис. 2) від осі центрів до напрямних поперечних полозків або до кожуха, який затуляє ці напрямні. У паспорті вказати розмір 1,95 l1.

Найбільша довжина обточування. Визначити максимальну довжину виробу, який встановлюється на верстаті і може бути обробленим при найбільшому ході супорта.

Найбільші розміри державки різця. Визначити найбільшу висоту і ширину державки різця, яка може бути встановлена в різцетримачі (рис. 2). Висота різця рахується від опорної поверхні до лінії центрів верстата.

Ціна поділки лімба. Переміщення супорта на одну поділку шкали лімба визначається повертанням лімба на один оберт при ліквідованому холостому ході; переміщення супорта на одну поділку лімба визначають діленням загального переміщення на кількість поділок лімба.

Від привода. Вказується вид привода (індивідуальний або трансмісійний).

Призначення електродвигуна (головний рух, для руху подач, для насоса та ін.).

Частоту обертання електродвигуна (у хвилину) узяти з таблички на електродвигуні.

Потужність електродвигуна узяти з таблички на електродвигуні.

Потужність на шпинделі Nшп, кВт розраховують за формулою

Nшп = Nе, кВт, (1)

де Nшп – потужність електродвигуна, кВт;

 - ккд верстата ( = 0,75).

зміст звіту

Зміст повинен містити:

  1. Ескіз загального вигляду токарно-гвинторізного верстата.

  2. Перелік усіх найменувань позицій токарно-гвинторізного верстата.

  3. Пояснення до заповнення граф паспорта токарно-гвинторізного верстата.

  4. Заповнений паспорт токарно-гвинторізного верстата (див. Додаток 1).

Додаток 1
