4.4. Регулирование червячного зацепления

При сборке редуктора (рисунок 5), установите на каждый стакан 10 по неравному количеству прокладок 24 (комплект их подобран при регулировке подшипников и добавлять к нему или убирать из него прокладки нельзя), поставьте стаканы с прокладками в гнезда и соедините их болтами 12 с корпусом редуктора.

Повращайте червяк и через вырез в корпусе редуктора установите, какой боковой поверхностью витки червяка контактируют с зубьями червячного колеса. На эти поверхности двух-трех витков червяка кисточкой нанесите тонкий слой гуаши.

Плавно вращайте червяк в том же направлении, какое было принято выше. Через вырез в корпусе редуктора наблюдайте за появлением на боковой поверхности зубьев червячного колеса пятен гуаши. Из-за неравномерного намазывания гуаши на витки червяка первые пятна могут быть искаженными, поэтому следует учитывать пятна гуаши на втором – третьем зубе и далее. Они должны быть такими как на рисунке 9, а, в.

Выньте стакан с прокладками, сотрите гуашь с витков червяка и зубьев колеса.

Разделите комплект прокладок на две равные части, установите их на стаканы, поставьте стаканы в гнезда корпуса редуктора и проделайте повторно работу по регулировке червячного зацепления (см. выше). Если следы гуаши будут симметричны относительно зуба червячного колеса (рисунок 9, б), то зацепление отрегулировано правильно.

Протрите витки червяка и зубья червячного колеса, соберите редуктор.

Если следы контакта будут смещены вправо или влево от середины зуба (рисунок 9, а, в), то определите, с какой стороны надо переставить часть прокладок на другую сторону, чтобы отрегулировать зацепление.



4.5. Произвести измерения:

- определить число заходов червяка Z₁. Отметив мелом один зуб на червячном колесе, вращая его, посчитать число зубьев Z₂;

- измерить шаг червяка р, мм (рисунок 10);

- измерить диаметр вершин червяка , мм (рисунок 10);

- измерить длину нарезанной части червяка b₁ ширину венца колеса b₂, мм.

4.6. Произвести расчеты:

- определить передаточное число редуктора

; (1)

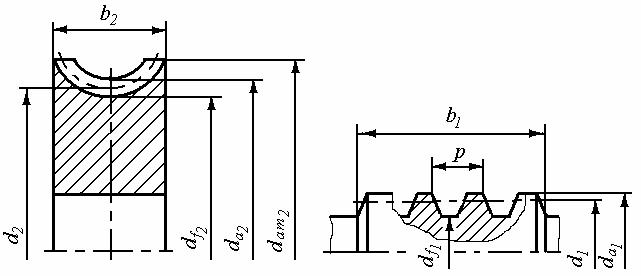

Рис.10. Геометрические параметры червяка и червячного колеса

- рассчитать модуль m, мм

, (2)

полученную величину m согласовывают с ближайшим стандартным значением: m= 2; 2,5; 3,15; 4; 6,3; 8; 10; 12,5 мм;

- определить коэффициент диаметра червяка q из формулы:

(3)

где d₁ – делительный диаметр червяка, мм,

отсюда коэффициент диаметра червяка q

, (4)

полученную величину q согласовывают с ближайшим стандартным значением: q = 8; 10; 12,5; 16; 20;

- межосевое расстояние а, мм

; (5)

- рассчитать угол подъема винтовой линии червяка, град

; (6)

- рассчитать геометрические параметры червяка и червячного колеса (рисунок 5), мм:

делительные диаметры:

, (7)

диаметры окружностей вершин:

, (8)

диаметры окружностей впадин:

; (9)

- рассчитать наибольший диаметр колеса, мм

. (10)
