8. Выбор монтажных кранов по техническим параметрам
Подбор монтажных кранов к каждому варианту производится на основании требуемых монтажных характеристик в следующем порядке:
А)
подбираем кран с длиной стрелы
;
Б)
по
устанавливаем соответствующие высоту
подъёма крюка и грузоподъёмность
;
В)
если
и
,
то делается заключение о возможности
принятия данного крана, в противном
случае переходят к рассмотрению более
мощного крана или разрабатываются
мероприятия по улучшению грузо-высотных
характеристик монтажных кранов.
Подбор монтажных самоходных стреловых кранов производится по трём параметрам:
1.Требуемая
грузоподъёмность
,
т
,
Где
-
масса монтируемого элемента, т.
-
масса захватного приспособления, т.

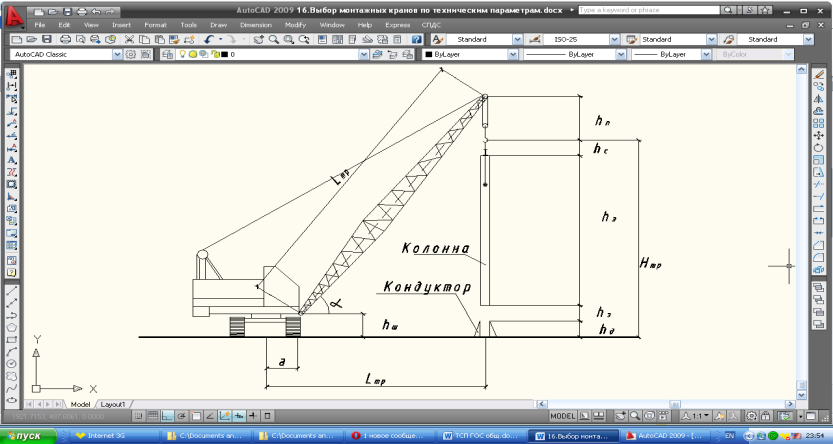

2.Требуемая
высота подъёма крюка крана
,м
Где
-
превышение проектного уровня установки
конструкции над уровнем стоянки крана,
м;
-
высота кондуктора( при монтаже колонн,
балок, если монтаж ведётся с применением
кондукторов), м;
=
0,5-1 м- посадочная высота( запас по
высоте), м;
-
монтажная высота элемента;
3. Требуемый вылет стрелы крана относительно оси вращения , м
Для стреловых кранов без гуська требуемый вылет определяется по формуле:
,
Где
-
требуемая длина стрелы, м;
-
угол наклона стрелы, град;
а = 1-1,5 м- расстояние от оси вращения крана до пяты стрелы.
Для стреловых кранов с гуськом, который применяется с целью уменьшения основной стрелы, длина гуська определяется из условия возможности монтажа крюком гуська плит покрытия, перекрытия:
,
м
Где
=75…77°-
угол подъёма основной стрелы, град;
=25°…30°-
угол между осями основной стрелы и
гуська.
В этом случае требуемый вылет стрелы определяется по выражению:
75…77°)+b/2+a
Выбор захватных и вспомогательных приспособлений осуществляем на основе спецификации сборных элементов, причём предпочтение при выборе следует отдавать приспособлениям с меньшей массой и расчётной высотой строповки.
3. Производство землеройно-транспортными машинами (скреперами.)
Скреперы – наиболее высокопроизводительные машины, используемые при отрывке котлованов и планировке поверхностей. Рабочий орган скрепера – ковш с ножом в передней части. Скреперы предназначены для послойного копания, транспортирования, послойной отсыпки, разравнивания и частичного уплотнения грунтов I – IV категорий. Различают два вида скреперов: прицепные к тракторам и самоходные двух – и трехосные. Главным параметром скрепера является геометрическая вместимость ковша. В зависимости от этого скреперы подразделяются на машины малой (до 5 м3), средней (5 – 15 м3) и большой (свыше 15 м3) вместимости.
Скреперами разрабатывают, трамбуют и укладывают песчаные, супесчаные, лессовые, глинистые и др. гр-ты. Суглинистые и глинистые грунты необходимо предварительно рыхлить. Скрепер снимает ковшом стружку грунта толщиной 0.12…0.32м и шириной 1.65…2.75м. Толщина отсыпаемого слоя 0.22…0.55м.
Чтобы быстрее и полнее загрузить ковш скрепера применяют трактор-толкач, обслуживающий скрепер на уч-ке загрузки.
Виды срезаемых стружек, схемы резания и схемы движения скрепера см. рис.
